도면 환경의 향상된 기능을 확인하십시오.
원점 표시기

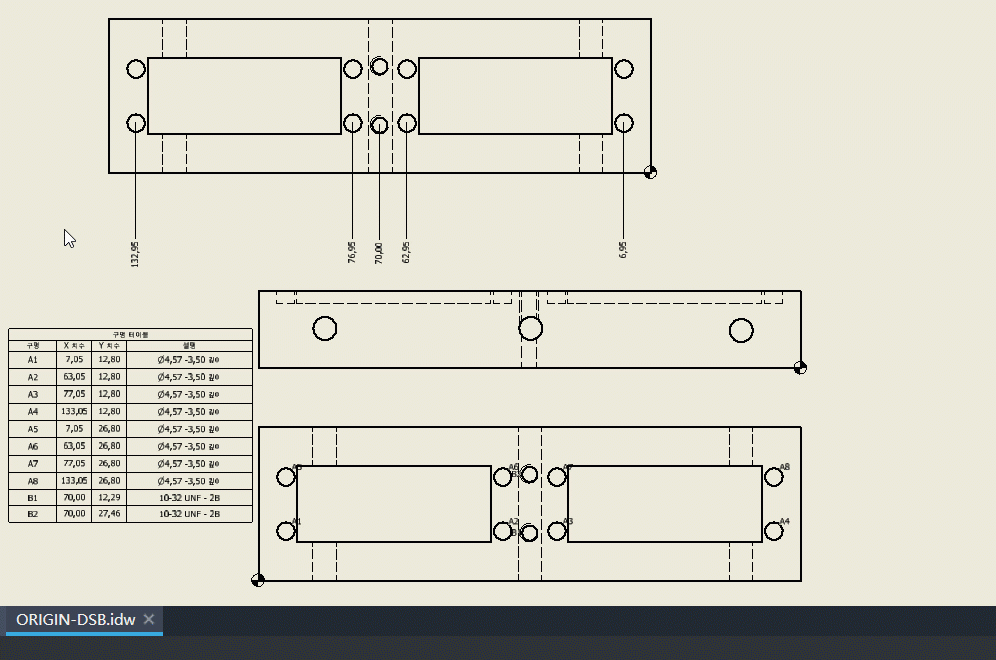

이제 원점 표시기를 삭제할 수 있습니다. 치수가 원점 표시기를 사용하는 경우 해당 치수도 삭제됩니다. 작업을 수행하기 전에 치수가 삭제되었음을 알리는 프롬프트가 표시됩니다.
다음과 같이 사용되는 원점 표시기를 삭제합니다.
- 세로좌표 치수
- 구멍 테이블
- 또는 원점 표시기 자체입니다.

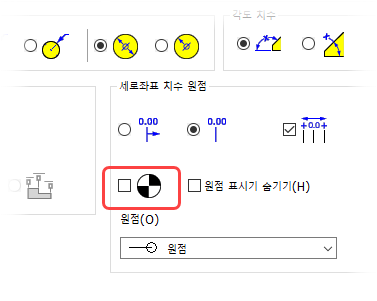

- 치수 스타일
옵션 탭 원점 표시기가 선택된 경우 세로좌표 치수 세트.
자세한 내용은 원점 표시기 및 원점 표시기 위치 또는 모양을 변경하거나 원점 표시기를 삭제를 참고하십시오.
시트 경계 내부만 내보내기
Inventor 도면에서는 시트 경계 외부에 뷰 및 부품 리스트를 작성하는 것이 매우 일반적입니다. AutoCAD DWG로 저장하면 시트의 모든 항목이 내보내지고, PDF로 내보낼 때 시트 경계 외부의 주석은 잘려지며 PDF에 포함되지 않습니다. 이 릴리즈에는 DWG로 내보낼 때 시트 경계 내에 컨텐츠만 포함할 수 있도록 내보내기 대상 대화상자에 새로운 "시트 컨텐츠만" 옵션이 추가되었습니다. 이 옵션을 선택하면 경계 상자가 시트 내부에 있거나 부분적으로 내부에 있는 경우 전체 객체가 포함됩니다.자세한 내용은 데이터를 DWG로 내보내려면을 참고하십시오.
