조립품 모델링 환경의 향상된 기능을 확인하십시오.
조립품 피쳐

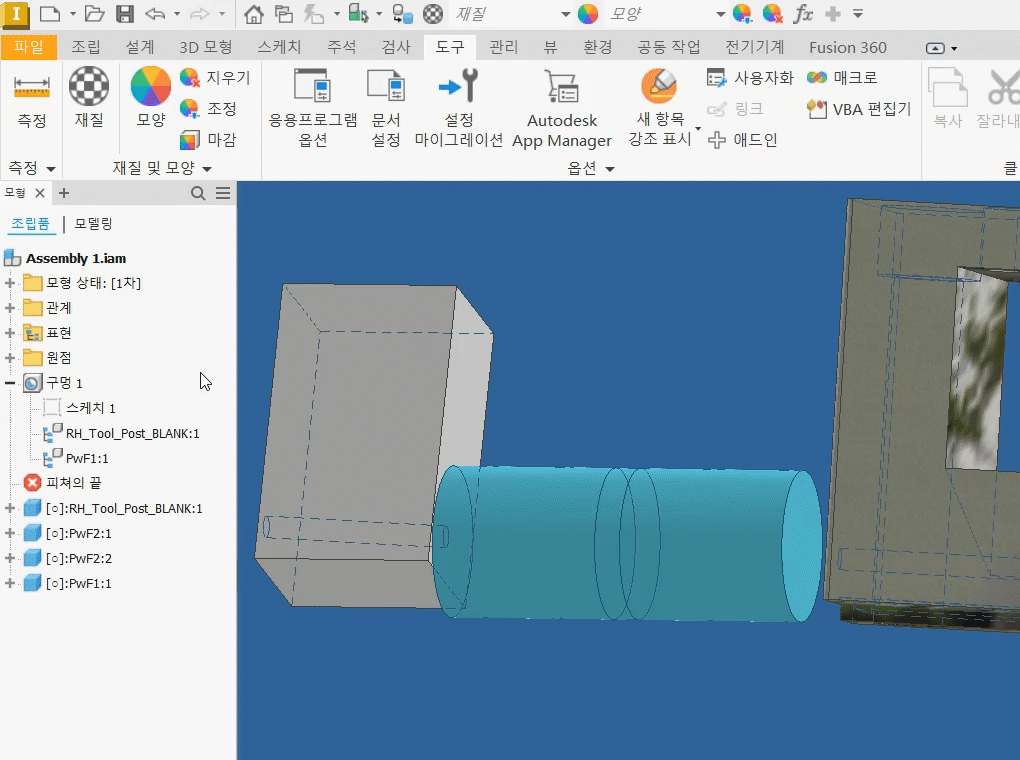

조립품 피쳐 또는 용접물 준비 피쳐에 관계부품을 추가하는 기능이 확장되어 여러 관계부품 선택을 지원합니다. 그리고 창 선택을 지원합니다. 피쳐를 마우스 오른쪽 버튼으로 클릭하고 관계부품 추가를 선택한 다음 피쳐에 포함되는 구성요소를 선택합니다.
자세한 내용은 조립품 피쳐 관계부품을 추가 및 제거하려면을 참고하십시오.
원점 작업 피쳐

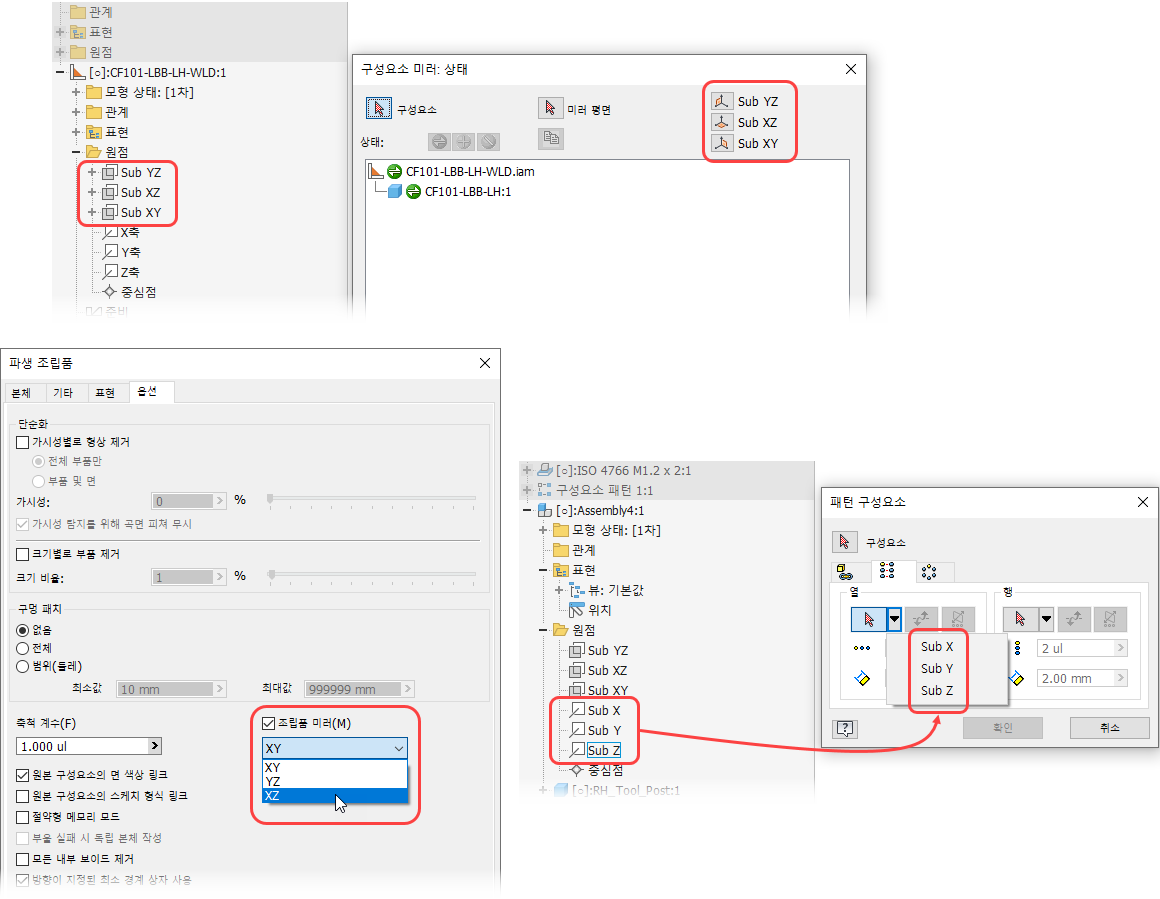

원점 작업 피쳐에 지정된 사용자 이름이 인식되어 구성요소 미러, 패턴 구성요소 및 파생 조립품과 같은 명령에 사용되는 다양한 대화상자가 채워집니다.
구속조건
구속조건 대화상자에 액세스하는 기능이 향상되었습니다. 이제 다음 방법 중 하나를 사용하여 구속조건을 편집할 수 있습니다.
- 검색기: 구속조건 아이콘을 두 번 클릭하여 편집 대화상자를 표시합니다.
- 캔버스 그림문자: 구속조건 그림문자를 두 번 클릭하여 편집 대화상자를 표시합니다.
자세한 내용은 조립품 구속조건 편집을 참고하십시오.
튜브 및 파이프 향상 기능

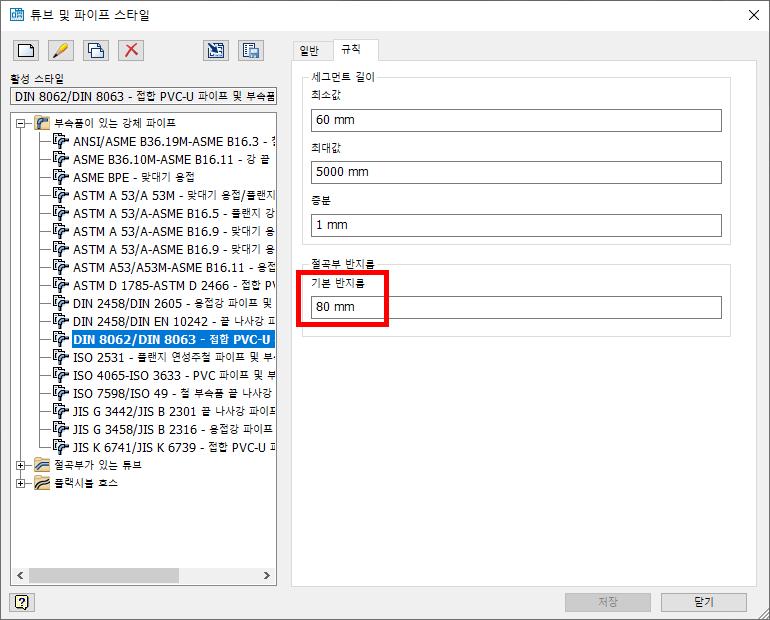

튜브 및 파이프 스타일 대화상자에서 이제 기본 반지름 편집 필드를 모든 튜브 및 파이프 스타일에 사용할 수 있습니다. 기본 절곡부 반지름은 2* 공칭 지름 값과 같습니다. 변경된 값은 새 사용자 절곡부에 사용됩니다. 사용자 절곡부가 있는 기존 루트가 새 절곡부 반지름 값을 반영하도록 업데이트됩니다.
자세한 내용은 새 튜브 및 파이프 스타일을 작성하려면을 참고하십시오.

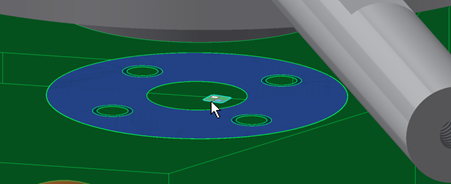

사용자 엘보우 또는 사용자 리턴 절곡부를 제작할 때 원형 모서리를 연결점 및 연결축으로 선택할 수도 있습니다.
