이 릴리즈에는 일상적인 설계 과제를 해결하는 데 도움이 되는 여러 가지 향상된 기능이 포함되어 있습니다.
Inventor 2024는 다음과 같은 기능을 제공합니다.
- 설계 의도 - 모양 데이터와 특성을 결합하여 실제 프로세스를 설명하고 문서화함으로써 새로운 마침 피쳐로 제조 프로세스를 캡처할 수 있습니다. 예를 들어 재질 코팅, 열처리, 표면 텍스처 및 페인트 등이 있으며, 이러한 항목은 서로 위에 레이어되거나 모형 상태로 억제 및 억제해제할 수 있습니다.
- 전문가 수준의 기능 - 튜브 및 파이프 환경 내에서 더욱 빨라진 구멍 및 펀치 피쳐 패턴화, 사용자 정의 엘보 또는 전환 엘보(45도 또는 90도로 제한되지 않음)를 작성하고, 사실적 렌더링을 에뮬레이트하기 위해 IBL(사용자 정의 이미지 기반 라이트) 환경을 지원합니다.
- 2D 및 3D 제도 실습 준수 - 3D 부품 및 조립품 환경 내에서 용접 기호에 주석을 달거나(용접물로 변환하지 않음), 도면에 시트 또는 뷰 기반 구름형 수정기호를 적용하거나, 새 ISO 13715 모서리 기호 주석을 활용할 수 있습니다.
- 고객 주도 개선 사항: 단면도 평면을 회전하고, 부품(파생 또는 단순화를 통해) 또는 조립품의 방향이 지정된 최소 경계 상자를 얻거나, iLogic 및 Vault Professional의 읽기 전용 지원을 받습니다. Autodesk Inventor 2024는 사용자와 Inventor 사용자 커뮤니티에서 요청한 향상된 기능을 계속해서 제공합니다. 새로운 기능에서
Inventor® Ideas 제출이라고 표시된 향상 기능은 고객의 요청에 대한 직접적인 결과로 제공된 새로운 기능을 나타냅니다. Inventor Ideas 포럼에서 아이디어를 공유하십시오.
디자인 의도
- 마침

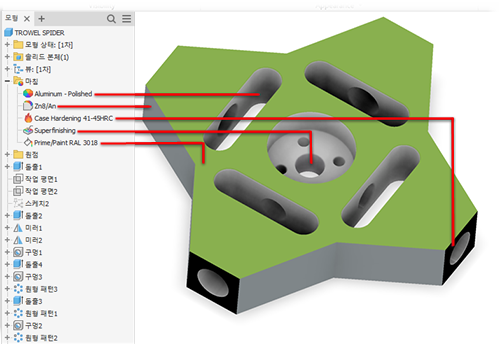

새로운 마침 기능을 사용하면 부품, 구성요소 및 조립품의 모양뿐만 아니라 재질 코팅 또는 표면 다듬질과 같은 제조 프로세스도 지정할 수 있습니다.
적용된 모든 마무리는 검색기의 새 마무리 폴더에 나열됩니다. 검색기 노드에서 마침의 순서를 재지정하고, 억제하거나, 이름을 바꾸거나, 삭제할 수 있습니다.
도면에서 새 "매개변수 - 마침" 유형 범주가 지시선 텍스트 및 텍스트 형식 대화상자에 추가되어 도면 주에서 마침 정보를 사용할 수 있습니다. 이러한 매개변수는 모델링 환경에서 변경되면 자동으로 업데이트됩니다. 이렇게 하면 문서에 제조 프로세스 정보를 추가하여 도면이 향상됩니다.

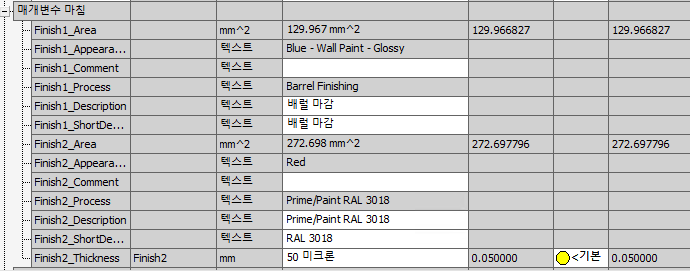

각 마침 피쳐 설정에는 매개변수 대화상자의 "매개변수 마침" 범주에 해당하는 고유 이름을 가진 매개변수가 있습니다. 모든 마침 매개변수를 내보낼 수 있습니다. 내보낸 매개변수는 iProperties에 표시됩니다. iProperties의 변경은 모형 피쳐 매개변수에 영향을 주지 않습니다.
자세한 내용은 구성요소에 마감을 지정하려면을 참고하십시오.

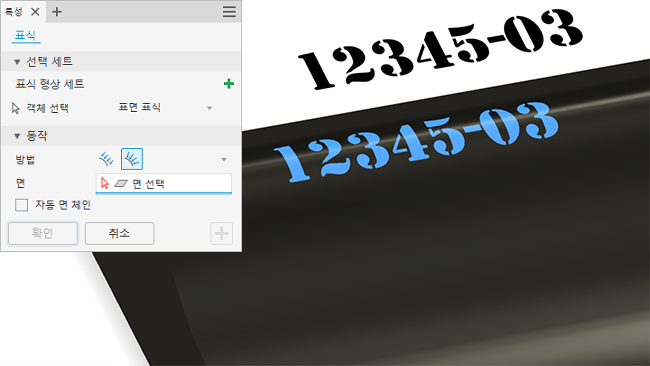

- 표식
- 동일 평면에 있지 않은 스케치를 사용하여 표식 스케치 형상을 정의합니다.
- 스케치를 비평면형 면에 감싸거나 투영합니다.
복잡한 면에는 투영 옵션을 사용하고 단순 곡면에는 감싸기 옵션을 사용합니다.
자세한 내용은 면에 표식을 지정하려면을 참고하십시오.
- Inventor Fusion 상호 운용성

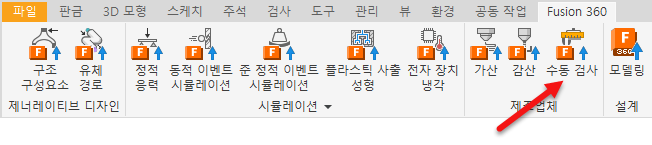

Inventor 내에서 부품(.ipt) 파일을 Fusion 360으로 전송하고 수동 검사 작업을 작성할 수 있습니다.
자세한 내용은 Fusion 360 작업공간에 연결하려면을 참고하십시오.
- Fusion 내보내기 워크플로우

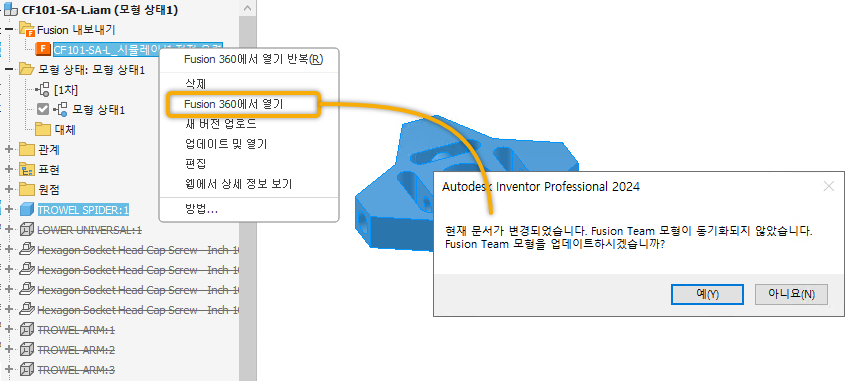

Fusion 360 내보내기에 사용된 Inventor 모형 상태 또는 설계 뷰에서 변경이 발생한 경우 내보내기 상황에 맞는 메뉴에서 Fusion 360에서 열기를 클릭하면 Inventor 모형 및 Fusion 360 모형이 동기화되지 않았으므로 열기 전에 Fusion 360 모형을 업데이트하는 옵션이 제공된다는 알림이 표시됩니다.
자세한 내용은 Fusion 360 작업공간에 연결하려면을 참고하십시오.
- 변환기
- UCS 지원

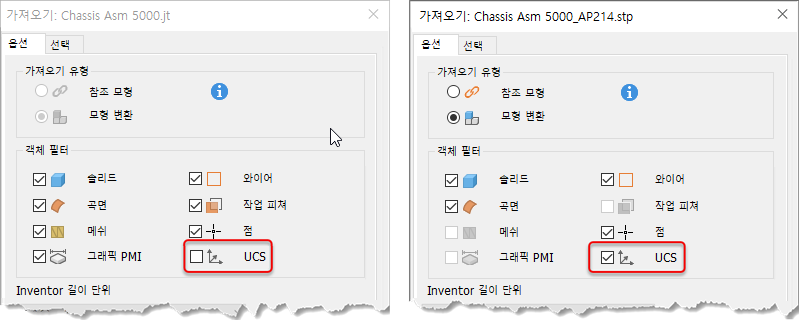

JT와 STEP은 가져올 때 UCS를 포함하는 옵션을 지원합니다.
주: UCS 가져오기는 PMI 없이 내보낸 STEP 파일에 사용할 수 있습니다.자세한 정보는 파일을 AnyCAD 참조로 가져오거나 모형을 변환하려면을 참고하십시오.
- OBJ 가져오기
OBJ 파일을 열 때의 성능이 향상되었습니다.
- SolidEdge
SolidEdge 2023 읽기에 대한 지원이 추가되었습니다.
- Parasolid
Parasolid 버전 35의 가져오기 및 내보내기에 대한 지원이 추가되었습니다.
- UCS 지원
전문가 수준의 기능
- 직사각형 패턴

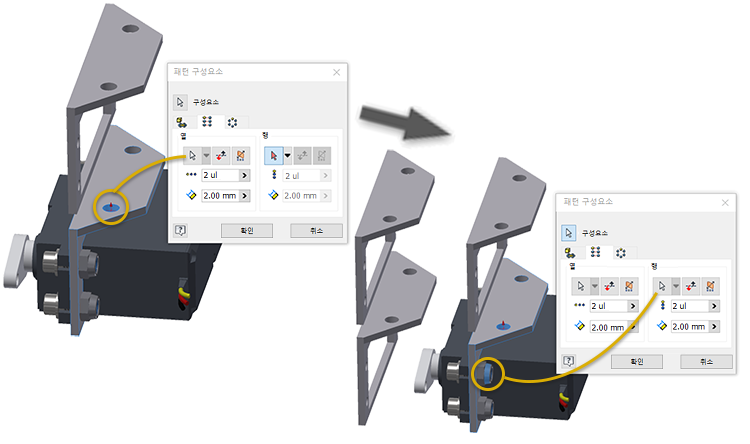

이제 회전된 면, 원통형 또는 원추형을 선택하여 구성요소 패턴의 방향을 정의할 수 있습니다. 패턴 구성요소 명령은 면 축을 사용하여 패턴 방향을 정의합니다. 표준 컨트롤을 사용하여 방향을 반전합니다.
원점 축을 사용할 때 선택기를 활성화할 필요가 없으며, 플라이아웃을 클릭하면 선택기가 활성화되고 선택한 축이 선택됩니다. 선택기를 활성화해도 방향 선택이 변경되지 않습니다. 새 방향을 선택해야 합니다.
자세한 내용은 구성요소의 직사각형 패턴 작성을 참고하십시오.

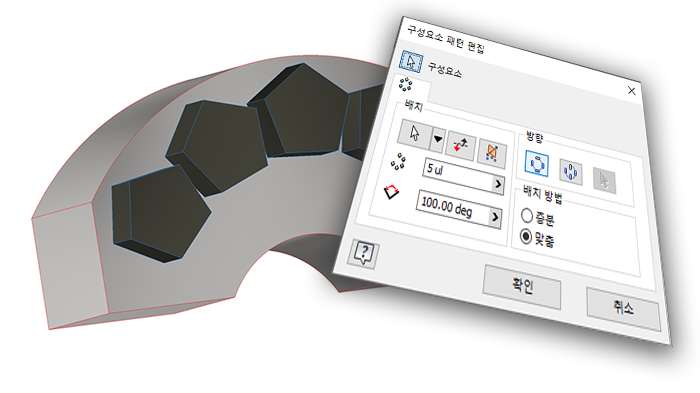

- 원형 패턴
구성요소의 원형 패턴이 개선되어 증분 및 맞춤 배치 방법을 제공합니다.
자세한 내용은 구성요소의 원형 패턴 작성을 참고하십시오.
- 사용자 엘보
이전 버전의 Inventor에서는 45도 또는 90도 엘보만 강체 파이프 런에 추가할 수 있었습니다. 이 릴리즈부터 사용자 지정 각진 엘보를 적용할 수 있습니다.
사용자 엘보가 있는 스타일이 활성화된 경우 루트 대화상자에서 사용자 엘보 옵션을 선택하고 곡선 화살표 조작기를 사용하거나 현재 위치를 기준으로 엘보의 각도를 조정하는 값을 입력합니다.
- 45도 또는 90도로 끌면 루트가 강체 엘보로 채워집니다. 강체 엘보는 표준 부품으로 배치됩니다.
- 45도 또는 90도 이외의 각도로 끌면 루트가 사용자 엘보로 채워집니다. 사용자 엘보는 사용자 부품으로 배치됩니다.
- 새 사용자 엘보 스타일
사용자 엘보(사용자 엘보 45, 사용자 각도 90) 사용을 지원하는 새 스타일은 튜브 및 파이프 스타일 대화상자에서 사용할 수 있습니다.
자세한 내용은 새 튜브 및 파이프 스타일을 작성하려면을 참고하십시오.
자세한 내용은 튜브 및 파이프 부품을 제작하려면을 참고하십시오.
- 사용자 환경 이미지 지원

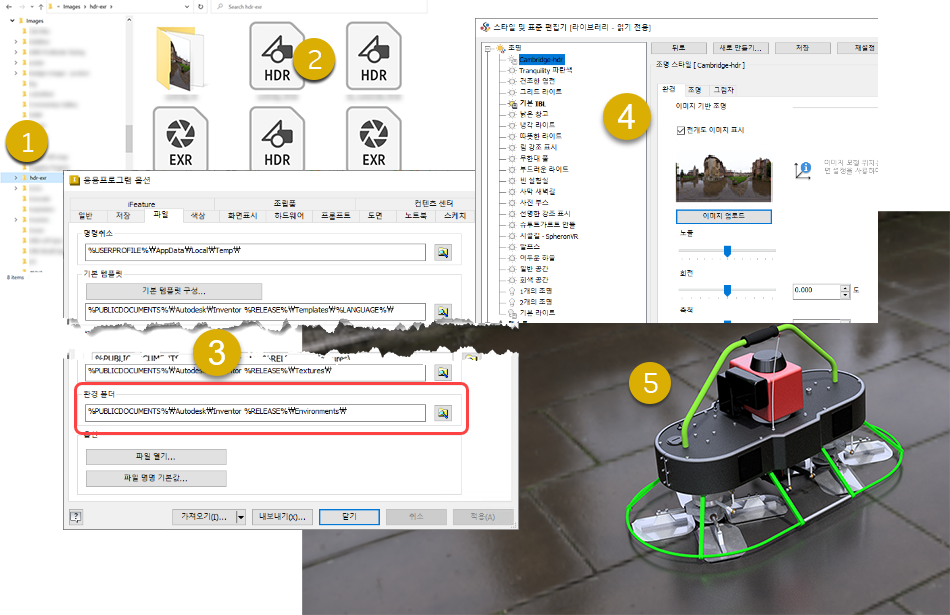

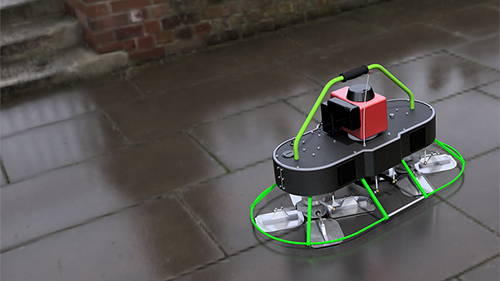

IBL 조명 스타일과 함께 사용자 HDR 및 EXR 이미지를 사용하기 위한 워크플로우가 크게 개선되었으며 CPU 및 GPU 광선 추적에 대해 지원됩니다.
- 환경 이미지를 로컬 또는 네트워크 폴더에 저장합니다.
- HDR 또는 EXR 이미지를 모두 지원합니다.
- 환경 폴더를 공유하려는 경우 응용프로그램 옵션
파일에서 환경 폴더 경로를 설정합니다(옵션).
- 새 조명 스타일을 작성하고 사용자 환경 이미지를 사용합니다.
- 조명 스타일을 활성화하여 이미지를 포함하거나 포함하지 않고 장면을 렌더링하는 데 사용합니다.
자세한 내용은 조명 스타일 정보, 조명 스타일로 작업하려면, 조명 스타일 대화상자 참조 및 파일 탭 참조를 참고하십시오.
- 안내 튜토리얼 업데이트
안내 튜토리얼은 홈 환경과 함께 제공되는 새로운 상호 작용 구성요소를 사용하도록 업데이트되었습니다.
자세한 내용은 시작하기 튜토리얼 및 안내 튜토리얼 작성을 참고하십시오.
- 공유 뷰

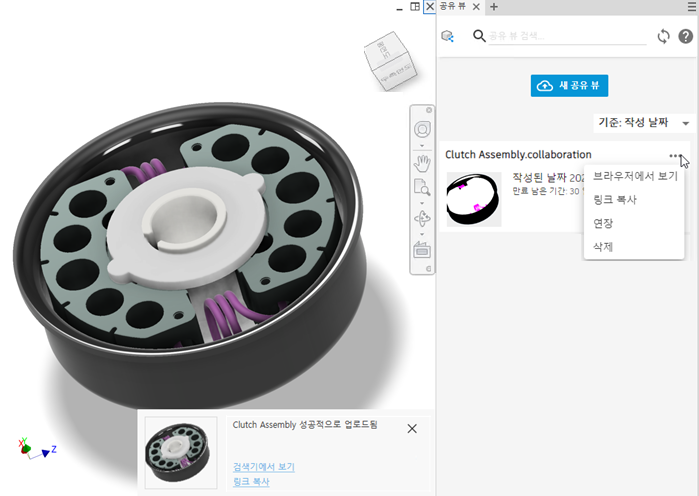

제품 간에 일관성을 높이기 위해 공유 뷰 환경이 패널을 사용하도록 업데이트되었습니다.
자세한 내용은 공유 뷰 정보를 참고하십시오.
2D 및 3D 제도 사례 준수
- MBD(모형 기반 정의)
- 주석 폴더

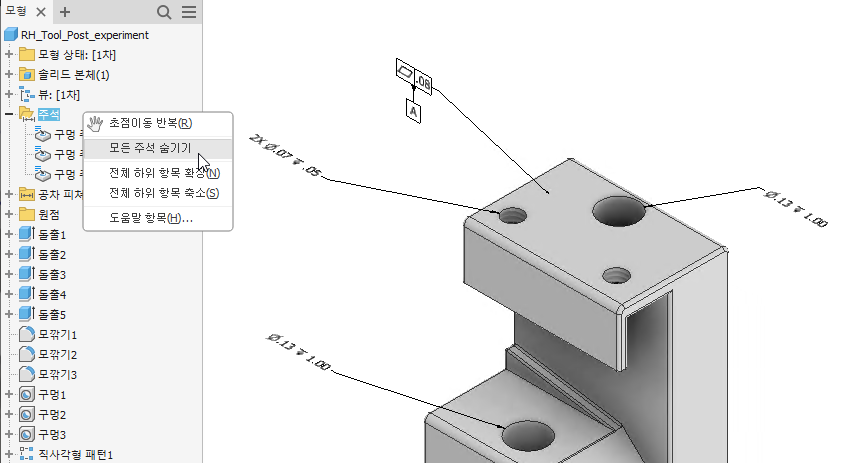

모든 3D 주석은 모형 검색기의 폴더에 배치됩니다. 모든 3D 주석은 폴더 상황에 맞는 메뉴의 모든 주석 숨기기를 통해 숨길 수 있습니다.
- 3DA 덮개 요구 사항 수정자
이제 구멍 주 및 치수에 덮개 요구사항 수정자를 사용할 수 있습니다. 주석 미리보기에서 치수를 클릭하고 도구막대에서 덮개 수정자를 선택합니다.

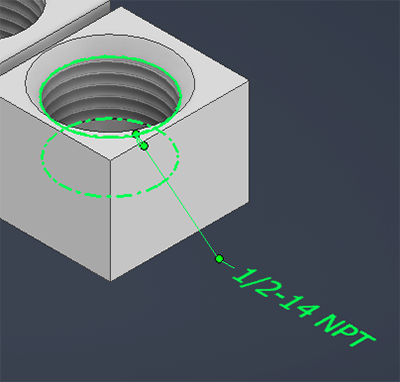

- 3DA 스레드 주
이제 3DA 스레드 주는 스레드 피쳐와 관련된 모든 면을 강조 표시합니다.

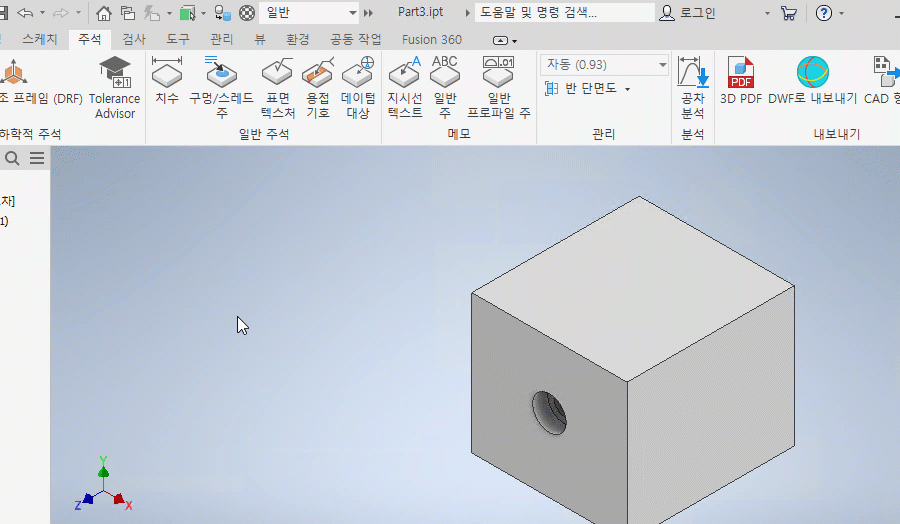

- 3D 용접 기호
이제 3D 용접 기호를 3D 주석 유형 중 하나로 사용할 수 있습니다. 부품 또는 조립품 모형에서 용접 및 하위 용접 기호를 작성 및 편집합니다. 그런 다음 도면에서 연관 기호를 검색합니다. 3D 용접 기호는 3D PDF, DWF 및 공유 뷰로 내보내기에 포함됩니다.

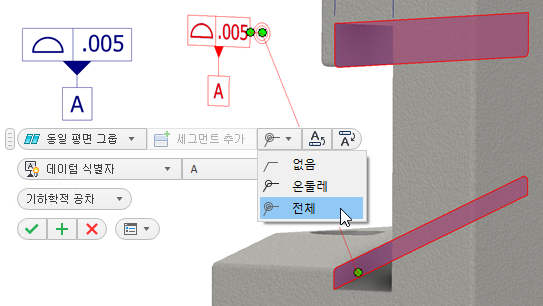

- 전체 수정자
전체 수정자를 이제 피쳐 제어 주석에 사용할 수 있습니다.

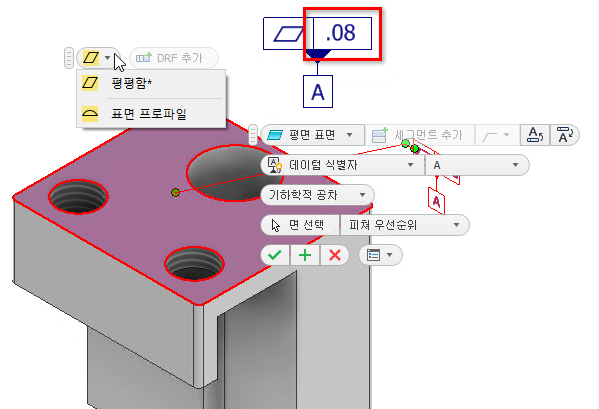

- 표면의 평면도 및 프로파일
이제 이러한 공차 옵션이 모형에 적용될 때 기본값을 갖습니다.

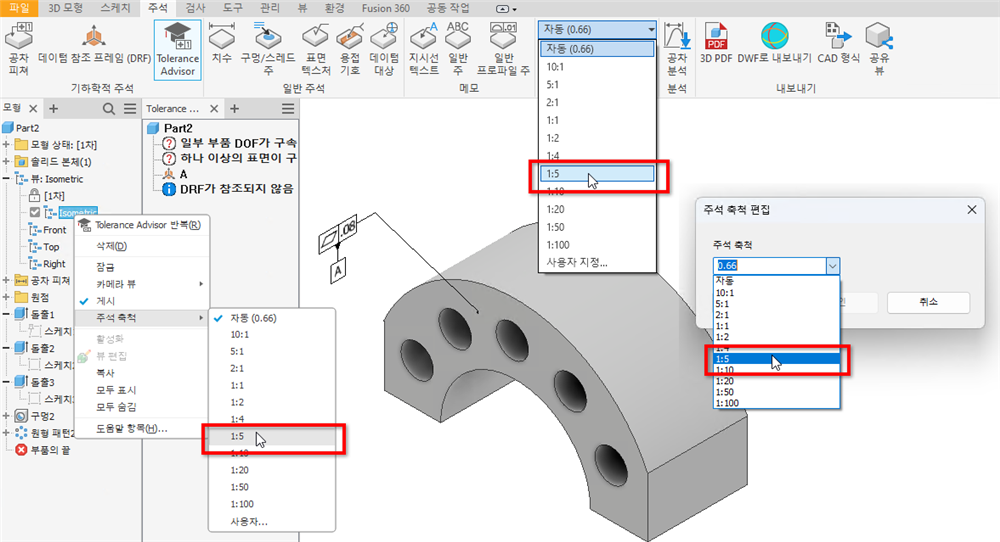

- 주석 축척
이 릴리즈에서는 1:5 축척이 DIN EN ISO 55455마다 주석 축척 드롭다운에 추가되었습니다.
- 데이텀 대상 검색기 노드
이제 확장된 이름 옵션을 사용할 때 데이텀 대상 검색기 노드에 대상 크기가 표시됩니다.
3DA 및 MBD에 대한 자세한 내용은 다음을 참고하십시오.
- 주석 폴더

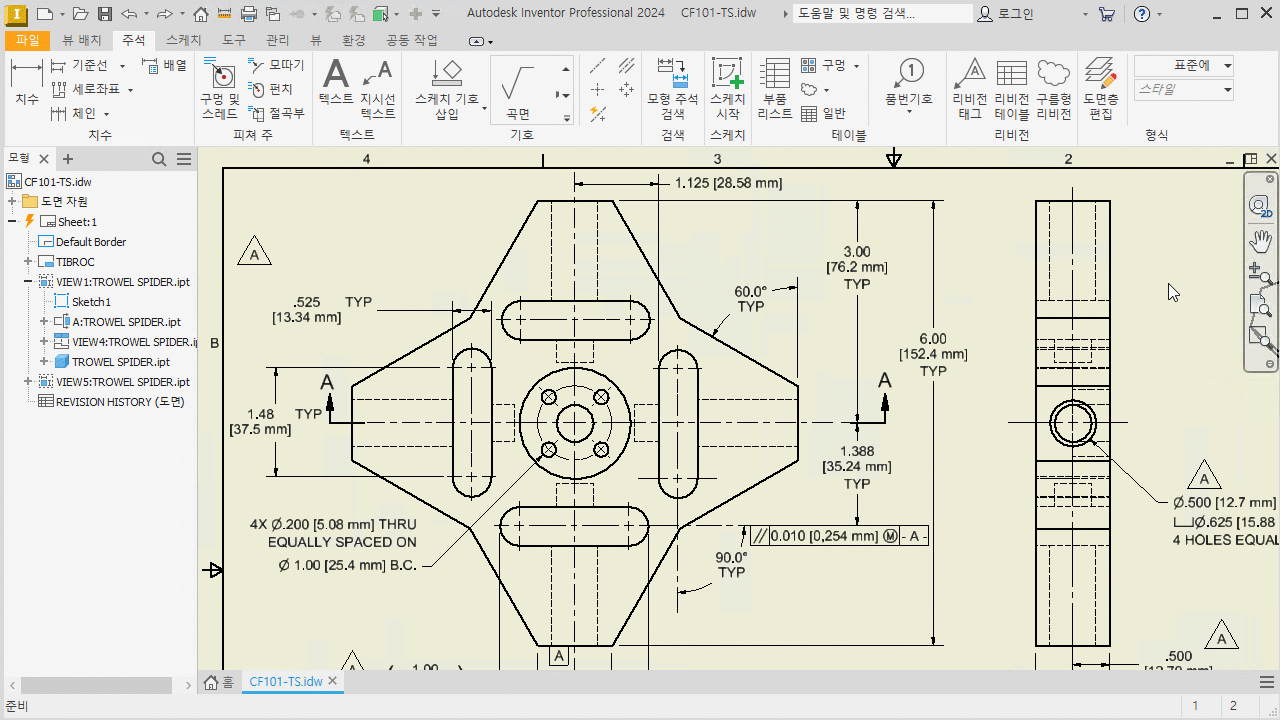

- 구름형 리비전
구름형 리비전은 SDK에서 도면 환경으로 이동합니다.
구름형 리비전은 Inventor 객체로, 더 이상 SDK에 없습니다. 도면 시트나 뷰에 시트 또는 스타일을 추가하고 주위로 이동하거나 꼭지점을 추가 또는 삭제하며, 다른 주석 스타일과 마찬가지로 스타일 편집기를 사용하여 형식이 관리됩니다. 스케치 기반인 이러한 객체는 클라우드 상태 또는 스케치에서 편집할 수 있습니다.
자세한 내용은 구름형 리비전으로 작업하려면을 참고하십시오.
- 모서리 기호
이 릴리즈의 Inventor부터 ISO 13715:2019 표준을 기반으로 모서리 기호를 정의할 수 있습니다. 새 모서리 기호 명령이 주석 탭의 기호 패널에 추가되었습니다.

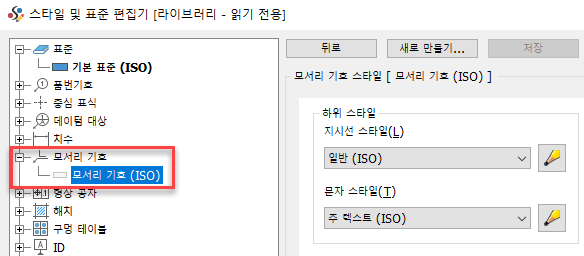

모서리 기호 스타일이 도면 스타일 및 표준 편집기에 추가됩니다.
자세한 내용은 모서리 기호 추가를 참고하십시오.
- 표준 업데이트
도면의 많은 2D 용접 기호가 ISO/BSI/DIN/GB 표준에 따라 업데이트되었습니다. 조립품의 3D 용접 기호의 경우 ISO/DIN 표준에 적용됩니다. 변경 사항에는 선택한 용접 유형에 따라 필드 이름을 업데이트하고 새 필드를 추가하는 작업이 포함됩니다. 예를 들어, 사각형 맞대기 용접, 모깎기 용접 또는 플러그 용접이 변경되었습니다.

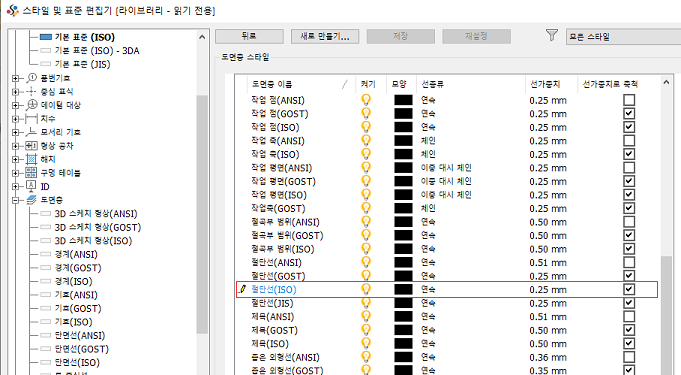

또한 ISO 표준의 "브레이크 아웃 선" 객체 유형이 변경되었습니다. 지금까지는 "두께"의 "가시적" 도면층이 0.5mm로 설정되었습니다. 이제 업데이트된 표준에 따라 "브레이크 아웃 선" 객체 유형이 두께가 0.25mm인 "끊기 선" 도면층에 설정됩니다. 이는 DIN/GB/JIS 표준에도 적용됩니다.
- 시트 이름 특성

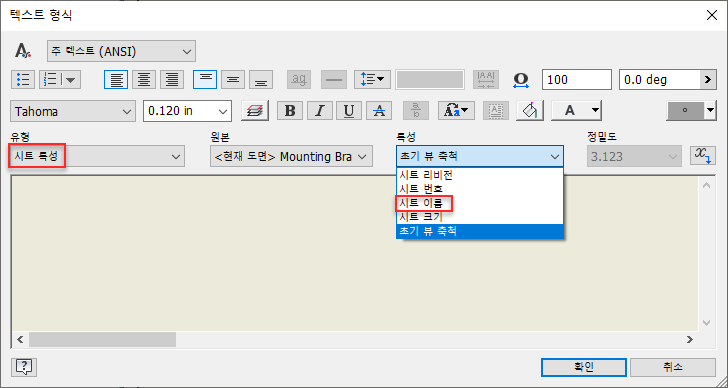

시트 이름은 시트 특성으로 추가되고 문자에 사용할 수 있습니다.
자세한 내용은 텍스트 형식 참조를 참고하십시오.
- 방향이 지정된 최소 경계 상자
-

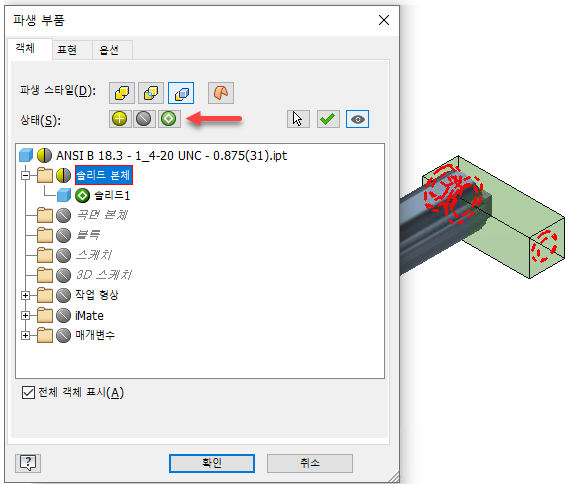

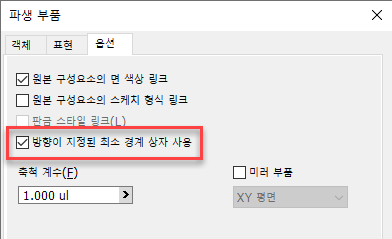

솔리드 본체를 방향이 지정된 최소 경계 상자로 파생시킬 수 있습니다. 파생 부품, 조립품 파생 및 부품 만들기 대화상자의 옵션 탭에 새 "방향이 지정된 최소 경계 상자" 옵션이 추가되었습니다. 기본적으로 이 옵션은 선택되어 있습니다. 본체를 직교 경계 상자로 파생시키려면 확인란의 선택을 취소합니다.
또한 파생 부품에서 선택한 구성요소를 직교 경계 상자로 나타내는 것도 부품에 사용할 수 있습니다. 파생 부품 및 부품 만들기 대화상자에 옵션이 추가되며, 하나의 본체 또는 전체 솔리드 본체 폴더만 설정할 수 있습니다.
자세한 내용은 파생 부품 또는 조립품을 작성하려면을 참고하십시오.
-

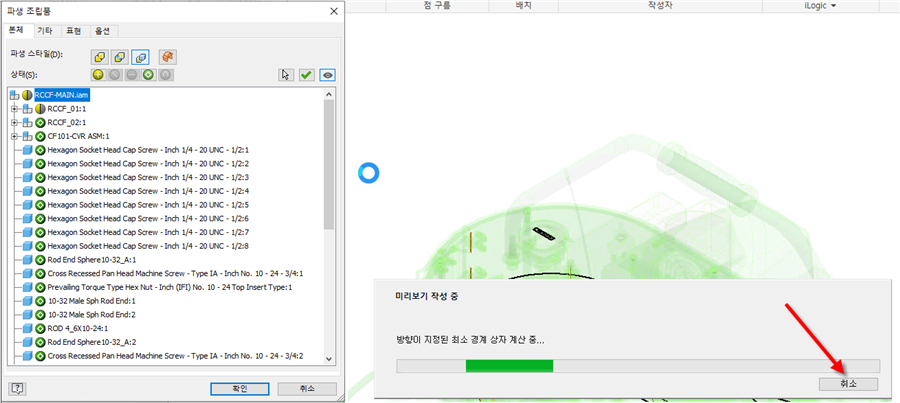

부품, 조립품을 파생할 때와 조립품을 단순화할 때 방향이 지정된 모형 경계 상자의 미리보기를 취소할 수 있습니다.
자세한 내용은 파생 부품 및 조립품 정보를 참고하십시오.

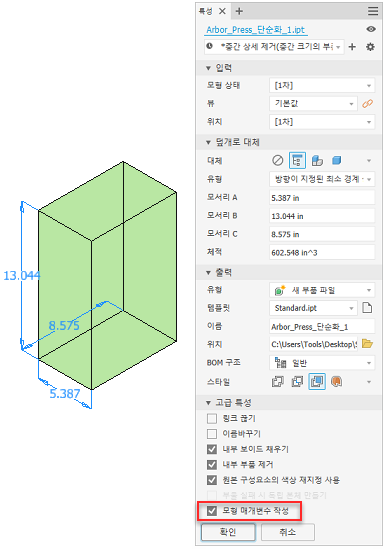

- 경계 상자 매개변수
조립품을 단순화하고 구성요소를 덮개로 대치할 때 방향이 지정된 최소 경계 상자 옵션을 선택할 수 있습니다. "덮개로 대체"가 "올인원 덮개"로 설정된 경우 특성 패널과 그래픽 창에서 "모서리 A", "모서리 B" 및 "모서리 C" 값을 설정할 수 있습니다.
새 "모형 매개변수 작성" 옵션이 특성 패널의 고급 특성에 추가되었습니다. 이 옵션을 선택하면 단순화된 파일에 "모서리 A", "모서리 B" 및 "모서리 C"에 대한 읽기 전용 매개변수 3개가 작성됩니다.
자세한 내용은 조립품에서 단순화된 부품 작성을 참고하십시오.
-
고객 중심의 기능 개선
-

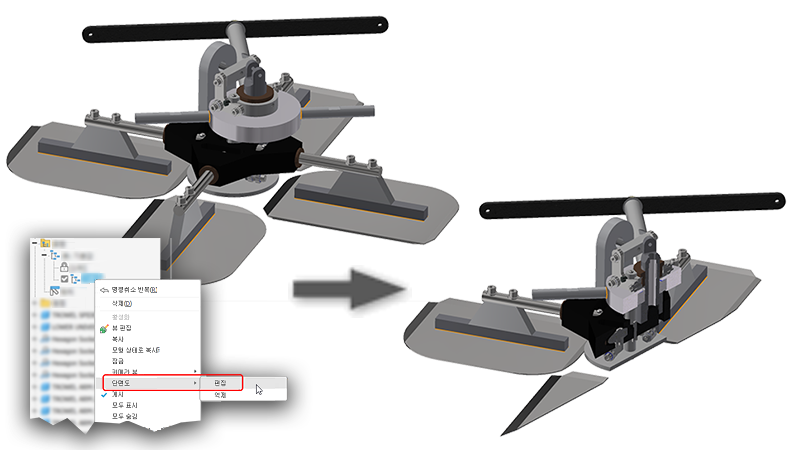

단면도 정의는 설계 뷰 표현에 유지됩니다. 이 릴리즈에서는 뷰 표현 노드를 마우스 오른쪽 버튼으로 클릭하고 단면도
편집을 클릭하여 단면도 정의를 쉽게 편집하거나 단면도를 억제할 수 있습니다.
자세한 정보는 단면도로 작업하려면을 참고하십시오.
-
대형 조립품 성능

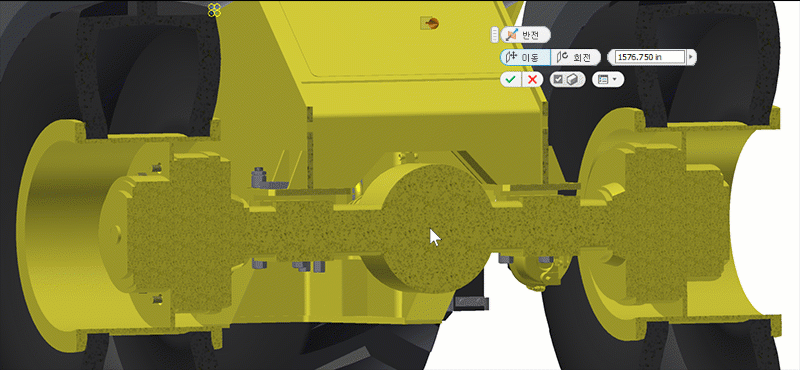

단면도 평면을 끄는 동안 단면도 끝막음 미리보기를 제어합니다.
끝막음 가시성은 부품 개수가 500개 이하인 경우 단면화된 형상의 끝막음을 표시하도록 기본적으로 설정됩니다. 부품 개수가 500개를 초과하면 끝막음이 표시되지 않습니다. 미니 도구막대에서 옵션을 선택하거나 선택취소하여 설정을 재지정할 수 있습니다.
자세한 정보는 단면도로 작업하려면을 참고하십시오.

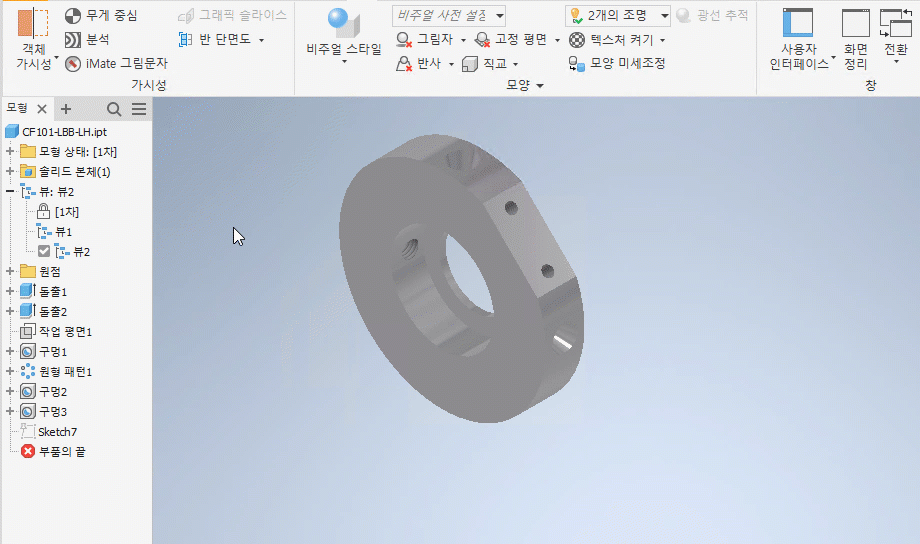

- 부품 단면도
단면도 정의는 설계 뷰 표현에 유지됩니다. 이 릴리즈에서는 뷰 표현 노드를 마우스 오른쪽 버튼으로 클릭하고 단면도
편집 또는 억제를 클릭하여 단면도 정의를 쉽게 편집하거나 단면도를 억제할 수 있습니다.

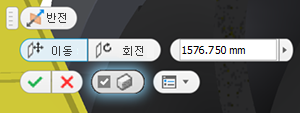

이전에는 상황에 맞는 메뉴 명령을 사용해야만 단면도에 액세스할 수 있었습니다. 이러한 명령을 사용하려면 불필요한 클릭이 필요했습니다. 이제 단면도 명령 및 옵션이 그래픽 창의 미니 도구막대에 직접 추가됩니다.
자세한 정보는 단면도로 작업하려면을 참고하십시오.
- 컨텐츠 센터 - 스레드 방향

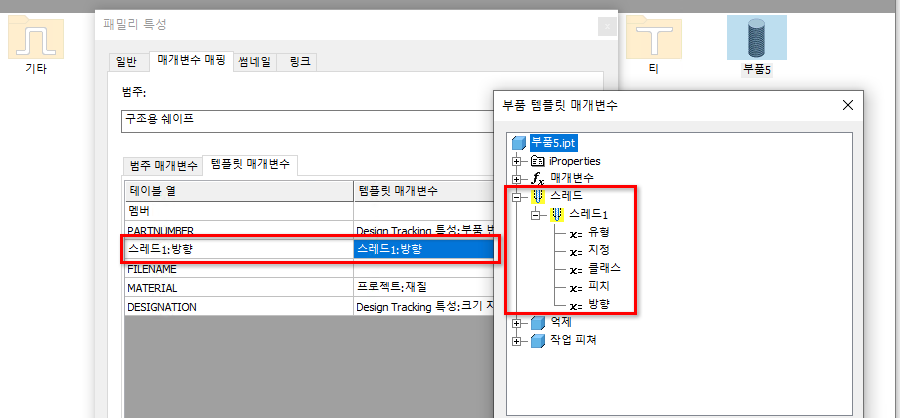

이제 스레드 방향(왼쪽 또는 오른쪽)을 부품 템플릿 매개변수에 매핑할 수 있습니다.
컨텐츠 센터 편집기를 사용하여 컨텐츠 센터 패밀리 테이블에 새 열을 추가합니다. 스레드 방향을 정의하는 원하는 스레드 특성을 채우고 이 열을 패밀리 특성
템플릿 매개변수 부품 템플릿 매개변수에서 사용 가능한 패밀리 템플릿 스레드 방향으로 매핑합니다.
- 판금
- 향상된 프로파일 탐지
판금에서 면을 지정할 때, 특히 여러 프로파일이 겹치는 경우 스케치에서 형상을 더 쉽게 선택할 수 있도록 닫힌 루프 탐지가 개선되었습니다.
- 스케치 패턴 성능
이 기능은 계산뿐만 아니라 검색기 뷰에서 마우스를 이동할 때 스케치 연계 패턴 발생을 강조하기 위한 스케치 연계 패턴의 일반적인 개선 사항입니다.
- 향상된 프로파일 탐지
- iLogic 기능 향상
-
Vault 워크플로우의 향상된 기능
Inventor 2024에서는 Vault를 사용하는 것이 더욱 쉬워졌습니다. iLogic에 새로 추가된 기능을 통해 Inventor는 체크 아웃, 파일 가져오기, Vault 검색 등을 자동으로 수행할 수 있습니다. 편집기에 추가된 Vault 코드 조각을 사용하면 빠르게 시작할 수 있습니다.
주: iLogic Vault 코드에는 Vault Professional이 필요하며 Vault Basic과 상호 작용하지 않습니다.
사용자 컨텐츠 센터 부품 추가
이제 iLogic에서 사용자 부품을 배치하고 정의할 수 있습니다. 컨텐츠 센터에서 사용자 부품을 작성하거나 표준 컨텐츠 센터 부품을 사용자 부품으로 삽입한 다음 현재 상태를 캡처하는 규칙을 작성합니다. "AddCustomConterCenterPart" 함수가 작성됩니다. 부품을 편집하고 캡처 작업을 반복하면 iLogic 규칙이 그에 따라 업데이트됩니다. 또한 규칙을 편집할 때 부품도 업데이트됩니다.
열린 서식 닫기
이 릴리즈의 Inventor에서는 열린 양식을 닫는 새 기능이 추가되었습니다. 이 기능은 모달이 아닌 형식에만 사용할 수 있습니다.
-

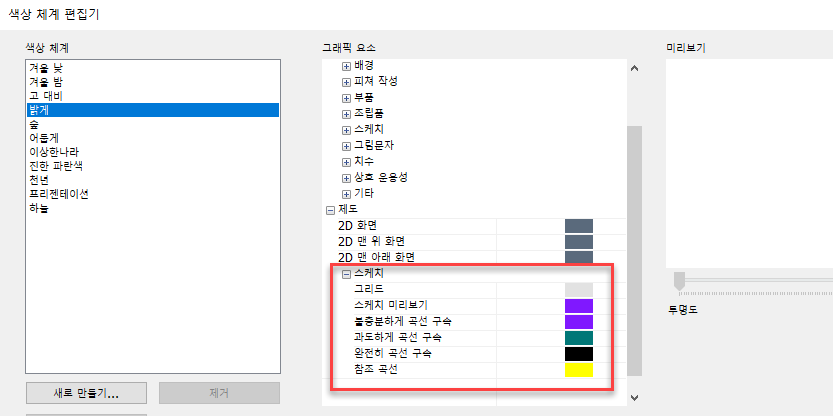

- 스케치 색상 체계
이 릴리즈에서는 도면 스케치 요소에 대해 색상 체계 설정을 지정할 수 있습니다. 지금까지는 요소 색상이 시트 색상 설정과 충돌하는 경우 요소 작업을 하기가 어려웠습니다. 제도 제목 아래의 새 스케치 옵션을 사용하면 도면 환경에 대해 스케치 요소의 색상을 설정할 수 있습니다.
- 직교 면이 있는 원근

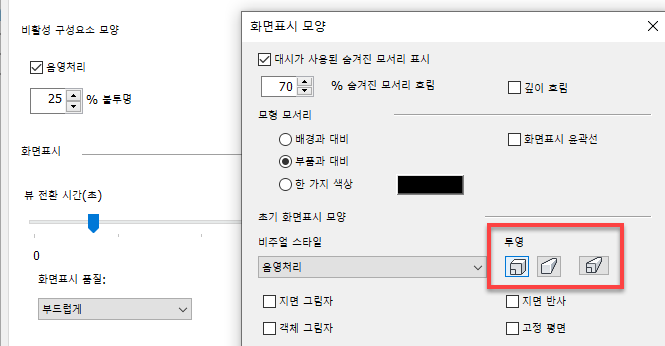

이제 문서 설정 및 응용프로그램 옵션 모두에서 직교 면이 있는 원근을 기본 뷰 설정으로 설정할 수 있습니다.
이 기능에 액세스하려면 다음으로 이동합니다.
- 응용프로그램 옵션 화면표시 탭 모양 설정 화면표시 모양 대화상자 초기 화면표시 모양 투영
- 모델링 문서를 엽니다. 문서 설정 표준 탭 화면표시 모양 설정 초기 화면표시 모양 투영
- 응용프로그램 옵션
- 구성요소 대체 상태

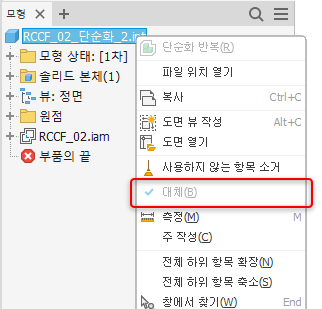

대체 구성요소인 부품 또는 조립품을 쉽게 식별할 수 있습니다.
파생 또는 단순화를 사용하여 부품 또는 조립품을 대체물로 작성할 때마다 결과 구성요소에 읽기 전용 대체 상태가 지정됩니다. 대체 상태가 구성요소 상황에 맞는 메뉴에 표시됩니다.
이 변경 사항은 부품 문서에 영향을 줍니다. 따라서 새 부품 문서에서도 상황에 맞는 메뉴에 읽기 전용 대체 상태가 표시됩니다. 이 옵션은 선택 취소되어 있습니다.
단순화된 대체에 대한 자세한 내용은 단순화된 부품 작성을 참고하십시오.
- 모형 매개변수 향상 기능
- 경도
경도는 이 Inventor 릴리즈에 추가된 완전히 새로운 단위 유형입니다. 이렇게 하면 마침 명령에서 경도를 지정할 수 있지만 자체적으로 사용할 수도 있습니다. 매개변수 대화상자에서 다음 유형을 사용할 수 있습니다.
- 브리넬(HB)
- 누프(HK)
- 록크웰(HRA)
- 록크웰(HRB)
- 록크웰(HRC)
- 비커(HV)
- 사용자 iProperty로 부울 매개변수 내보내기
이제 텍스트 및 부울(참/거짓) 값을 매개변수 대화상자에서 사용자 iProperties로 내보낼 수 있습니다. 그런 다음 도면 환경이나 3D 주석에서 이러한 객체를 검색할 수 있습니다. 파생 함수를 사용할 때 텍스트 및 부울 매개변수를 내보낼 수도 있습니다.
- 경도
- 부품 리스트 필터 지시자
이제 부품 리스트에 필터가 적용되었는지 보다 쉽게 확인할 수 있습니다. 필터 기호가 적용되면 검색기 및 부품 리스트 대화상자의 아이콘에 필터 기호가 표시됩니다.
- Inventor Studio 렌더링 출력

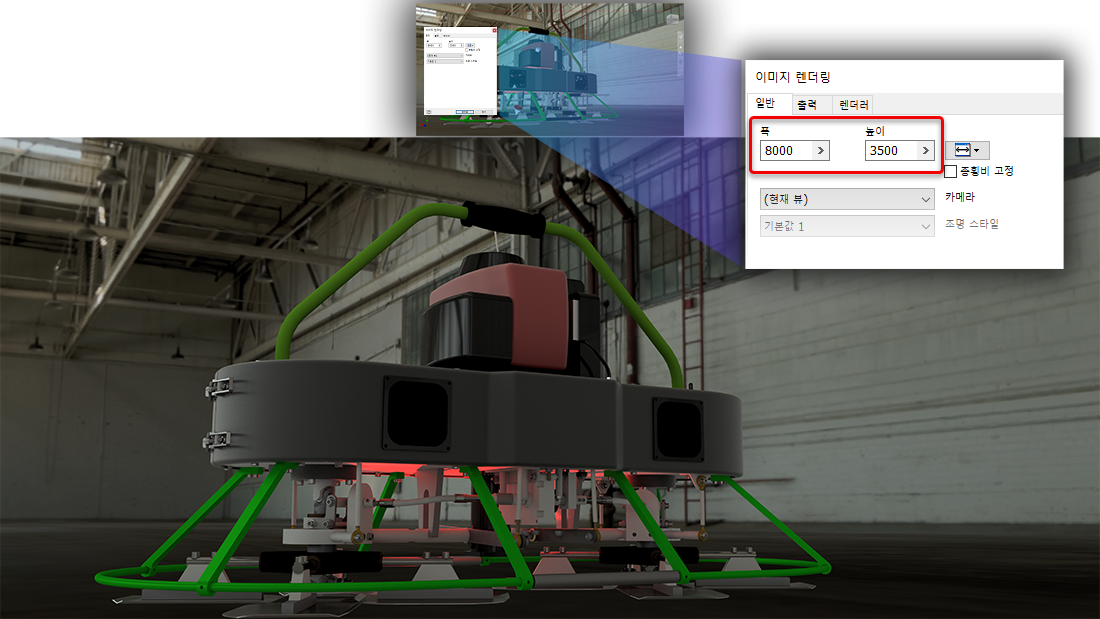

Inventor Studio에서는 지금까지 4096 x 4096 픽셀 렌더링 출력이 적용되었습니다. 이 제한이 제거되어 이제 Inventor Studio에서 그래픽 카드가 지원하는 해상도에 따라 최대 16K x 16K 해상도의 이미지를 렌더링합니다.
자세한 내용은 렌더링된 이미지를 작성하려면을 참고하십시오.
- GPU 광선 추적(시험판)
- IBL 배경 지원
이제 GPU 광선 추적이 IBL 배경을 사용한 렌더링을 지원합니다.
자세한 내용은 환경 이미지 향상 기능을 참고하십시오.
- 광선 추적 대화상자
광선 추적 대화상자가 향상되어 표시되는 옵션의 용도가 명확해졌습니다.
- GPU 스레드 렌더링
이제 GPU 광선 추적이 스레드 모양을 렌더링합니다.
주: AMD GPU의 경우 업데이트된 드라이버를 기다리는 동안 전사 및 스레드 렌더링을 사용할 수 없습니다.
자세한 내용은 GPU 광선 추적(시험판) 상세 정보를 참고하십시오.
- IBL 배경 지원
- 바로 가기 개선 사항

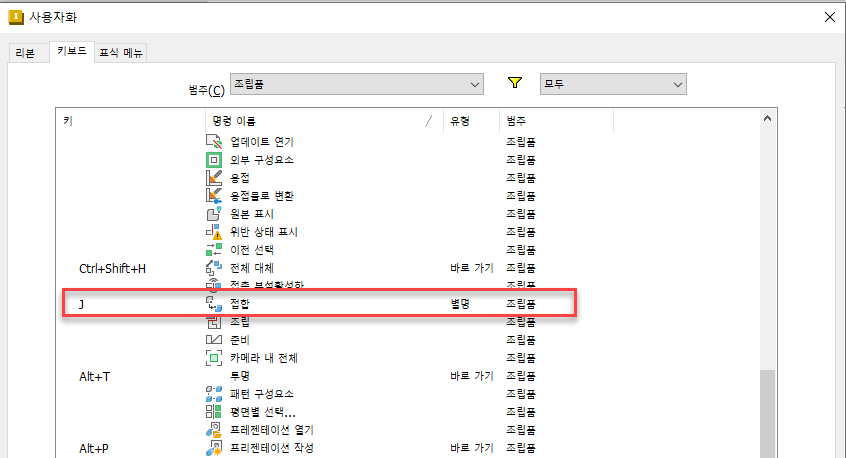

이제 조립품, 용접물 및 다이나믹 시뮬레이션에서 접합 배치 명령을 시작하기 위한 바로 가기 키로 "J" 키가 지정됩니다.
조립품 단면도
