연습 1: 데이터 테이블을 사용하여 피쳐 찾기

도면층에 대한 데이터 테이블을 표시합니다. 데이터 테이블을 필터링하여 구획 하위 세트를 나타냅니다(이 경우 Villa Drive의 구획만).

주: 이 연습에서는 이전 연습에서 작성하고 수정한 build_map1.dwg 지도를 사용합니다.

데이터 테이블을 사용하여 피쳐를 필터링하려면

1. 지도를 아직 열지 않은 경우 학습 4 지도 피쳐 작성에서 완성한 지도를 엽니다.
   • 열기 도면을 클릭합니다.
   • build_map1.dwg 파일을 찾습니다.
   • 해당 지도를 선택하고 열기를 클릭합니다.
2. 작업 창에서 화면표시 관리자로 전환합니다.
3. 화면표시 관리자에서 구획 도면층을 선택하고 테이블을 클릭합니다.

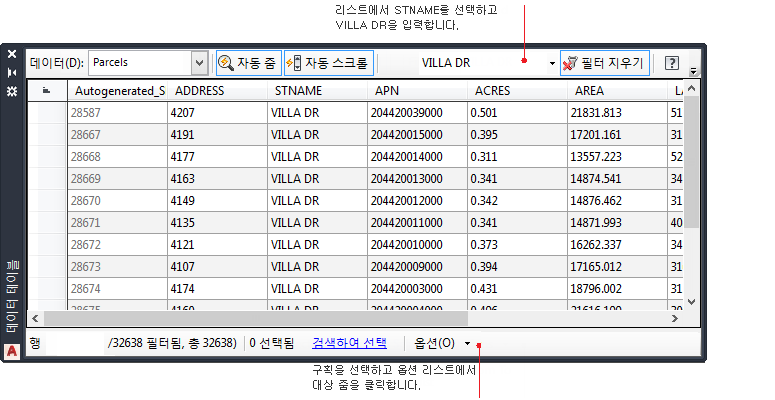

4. 데이터 테이블의 필터 기준 리스트에서 STNAME 필드를 선택하고 VILLA DR을 필드에 입력합니다.

   "Drive"라고 입력하면 안 됩니다.

5. 필터 적용을 클릭하여 Villa Drive의 구획만 나타냅니다.


   데이터 테이블을 사용하여, 보고 있는 구획을 필터링합니다.

6. 자동 줌이 켜져 있는지 확인합니다.

   이 버튼이 켜져 있을 때 외곽선이 그려져 있습니다.

7. 구획의 맨 왼쪽 진한 회색 필드를 클릭하여 해당 구획을 선택합니다.
   주: 데이터 테이블을 왼쪽으로 스크롤하여 맨 왼쪽 필드를 표시합니다.

   AutoCAD Map 3D 툴셋은 선택한 구획을 줌합니다.

8. 나중에 다시 사용해야 하므로 Autogenerated_SDF_ID 필드의 번호를 기록해 둡니다.
   주: 더 복잡한 검색을 수행할 수 있습니다. 홈 탭데이터 패널검색 찾기을 클릭합니다. 이 옵션을 사용하면 부울 조건을 사용하여 도면층을 조회할 수 있습니다. 예를 들어 ACRES > 1을 사용하여 1에이커보다 넓은 구획을 찾을 수 있습니다. 그러면 지도에 조회와 일치하는 객체만 나타납니다.
9. 지도를 저장한 후 다음 연습에서 사용할 수 있도록 열어 둡니다.

튜토리얼을 계속 보려면 연습 2: 피쳐 체크 아웃 및 편집으로 이동합니다.
