뷰포트를 처음 작성하면 전체 지도가 표시됩니다. 대신 이 지도 타일의 상세사항이 표시되도록 줌 확대할 수 있습니다.
주: 이 연습에서는 이전 연습에서 수정한 지도를 사용합니다.
- 이전 연습에서 작성한 새 뷰포트가 있는 배치 탭이 표시되어 있습니다. 그렇지 않을 경우 해당 배치 탭을 다시 엽니다.
- 새 뷰포트 내부에서 두 번 클릭합니다.

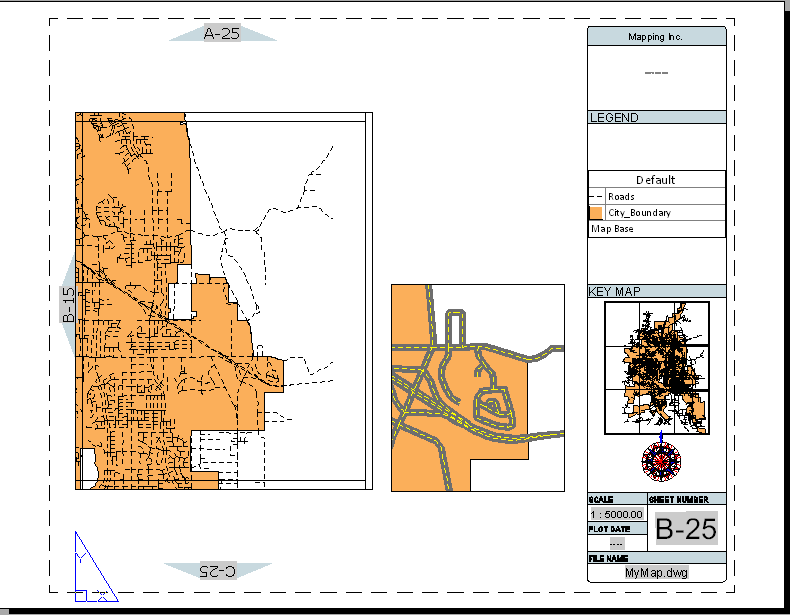

- 임의의 AutoCAD Map 3D 툴셋 줌 및 초점이동 명령을 사용하여 이 지도 타일의 원하는 영역을 표시합니다.
이 예에서는 지도를 줌 확대할 경우 복합 스타일이 표시되도록 도로에 스타일을 지정했습니다. 이 작업을 수행하는 방법은 "지도 작성" 튜토리얼의 학습 3: 줌 레벨에 따라 화면표시 변경을 참고하십시오.
주: 실제 예에서는 지도에 여러 도면층이 있을 수 있으며 삽입에 데이터가 너무 많아 도움이 되지 않을 수도 있습니다. AutoCAD LAYFRZ 명령을 사용하여 원하지 않는 도면층을 삭제하고 삽입을 단순화할 수 있습니다. 자세한 내용은 AutoCAD 도움말을 참고하십시오.
이번 연습 내용
각 지도 타일에 하나의 삽입을 작성했으며 이 삽입을 사용하여 지도의 상세사항에 대한 정밀한 뷰를 표시했습니다.
튜토리얼을 계속 보려면 학습 5: 지도 첩 게시로 이동합니다.
