변형, 부품 설계로부터의 편차

변형, 제품 설계로부터의 편차 결과는 최종 부품 형상과 원래 부품 설계(성형 수축을 보정하기 위해 확장되기 전 지오메트리) 사이의 지오메트리 편차를 보여줍니다.

참고: 이 결과를 사용하려면 공정 설정 마법사변형 설정 페이지에서 금형 수축 허용한계에 따라 구속조건 위치 조정 옵션을 선택하십시오.
팁: 3D 부품 두께 방향의 변형, 제품 설계로부터의 편차를 보려면 결과 표시를 등고선으로 변경하십시오(스터디 작업 창에서 결과 이름을 마우스 오른쪽 버튼으로 클릭하고 속성 > 방법 탭 > 등고선 선택).

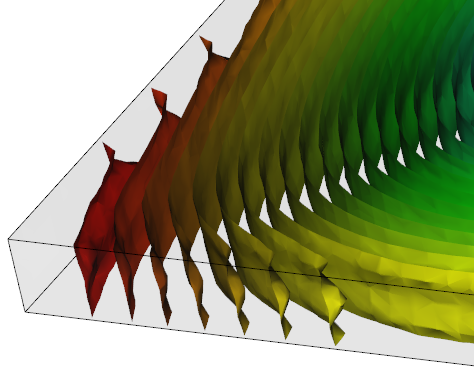

3D 등고선 변형

Dual Domain 부품은 표면 등고선만 표시하지만 대개 두께 방향의 변형, 제품 설계로부터의 편차 결과를 유추할 수 있습니다.

이 결과 사용

금형 수축 허용한계에 따라 구속조건 위치 조정 옵션이 활성화된 변형 해석은 총 변형 결과뿐만 아니라 최종 부품 형상과 원래 제품 설계 간의 지오메트리 편차를 출력합니다.

이 순 변형 플롯은 부품 설계로부터의 총 편차를 보여줍니다. 따라서 변형, 제품 설계로부터의 편차 결과는 공차 문제를 식별하고 설계를 최적화하기 위한 조사에 유용합니다.
