측정 도구를 사용하여 거리 측정

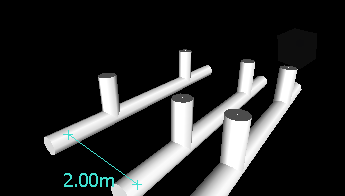

두 점 사이의 거리 측정

1. 검토 탭 > 측정 패널 > 측정 드롭다운 > 점 간 을 클릭합니다.

2. 장면 뷰에서 측정할 거리의 시작점과 끝점을 클릭합니다.

   선택적 치수 레이블에 측정된 거리가 표시됩니다.



두 점 사이의 거리를 측정할 때 동일한 시작점 유지

1. 검토 탭 > 측정 패널 > 측정 드롭다운 > 점과 여러 점 간 을 클릭합니다.

2. 측정할 시작점과 첫 번째 끝점을 클릭합니다. 두 점 사이에 측정선이 표시됩니다.

3. 측정할 다음 끝점을 클릭하여 등록합니다.

4. 필요한 경우 이 작업을 반복하여 추가 끝점을 측정합니다. 선택적 치수 레이블에는 항상 마지막으로 측정된 거리가 표시됩니다. 전체 과정에서 시작점은 동일하게 유지됩니다.

   팁: 시작점을 변경하려는 경우 장면 뷰에서 마우스 오른쪽 버튼을 클릭하고 새 시작점을 선택합니다.

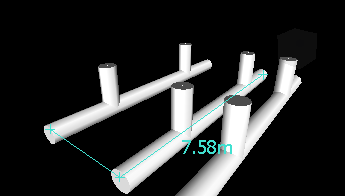

경로에 따른 총 거리 측정

1. 검토 탭 > 측정 패널 > 측정 드롭다운 > 점 선 을 클릭합니다.

2. 측정할 시작점과 두 번째 점을 클릭합니다.

3. 경로를 따라 다음 점을 클릭합니다.

4. 이 작업을 반복하여 전체 경로를 측정합니다. 선택적 치수 레이블에 선택한 경로의 총 거리가 표시됩니다.



   팁: 시작점을 변경하려는 경우 장면 뷰에서 마우스 오른쪽 버튼을 클릭하고 새 시작점을 선택합니다.

두 객체 사이의 최단 거리 측정

1. Ctrl 키를 누른 채 선택 도구 를 사용하여 장면 뷰에서 두 객체를 선택합니다.

2. 검토 탭 > 측정 패널 > 최단 거리 측정 을 클릭합니다.

   장면 뷰가 자동으로 측정된 영역으로 줌됩니다. 선택적 치수 레이블에 선택한 객체 간의 최단 거리가 표시됩니다.

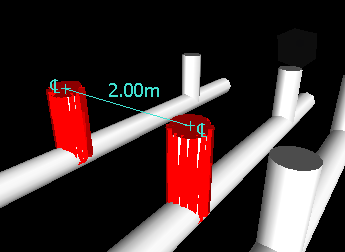

두 파라메트릭 객체 사이의 최단 거리 측정

1. Ctrl 키를 누른 채 선택 도구 를 사용하여 장면 뷰에서 두 파라메트릭 객체를 선택합니다.

2. 측정 도구 창을 열고 옵션을 클릭합니다.

3. 옵션 편집기 > 인터페이스 노드 > 측정 페이지에서 중심선 사용 확인란을 선택하고 확인을 클릭합니다.

4. 검토 탭 > 측정 패널 > 최단 거리 측정 을 클릭합니다.

   거리 상자와 선택적 치수 레이블에 선택한 파라메트릭 객체 중심선 사이의 최단 거리가 표시됩니다.



측정선의 두께와 색상 변경

1. 측정 도구 창을 열고 옵션을 클릭합니다.
2. 옵션 편집기 > 인터페이스 노드 > 측정 페이지에 있는 선 두께 상자에 원하는 숫자를 입력합니다.
3. 색상 팔레트에서 필요한 색상을 선택합니다. 기본적으로 측정선은 흰색입니다.
4. 확인을 클릭합니다.

측정선 지우기

1. 검토 탭 > 측정 패널 > 측정 드롭다운 > 지우기 를 클릭합니다.
