TakeoffObjectMap 노드에서 특성 사용자화

  1. 사용자화할 특성 맵 파일의 백업 복사본을 만듭니다. 이는 C:\Program Files\Autodesk\Navisworks Manage [연도]\Quantification\TakeoffPropertyMap.xml이거나 선택한 Navisworks xml 특성 맵 파일일 수 있습니다.

    즉, 필요한 경우 원래 파일로 되돌릴 수 있습니다.

  2. Navisworks에서 모형을 엽니다.

  3. 홈 탭 > 선택 및 검색 패널 > 항목 찾기 를 클릭합니다.

  4. 왼쪽 탐색 창에서 모형을 클릭합니다(개별 객체와 반대).

  5. 범주 열의 드롭다운 리스트에서 요소를 선택합니다.

  6. 특성 열의 드롭다운 리스트에서 범주를 선택합니다.

  7. 조건 열의 드롭다운 리스트에서 =을 선택합니다.

  8. 값 열의 드롭다운 리스트에서 벽을 선택합니다.

  9. 내보내기를 클릭하고 XML 파일을 로컬로 저장합니다.

  10. XML 파일을 마우스 오른쪽 버튼으로 클릭 > 메모장 또는 유사한 텍스트 편집기에서 엽니다.

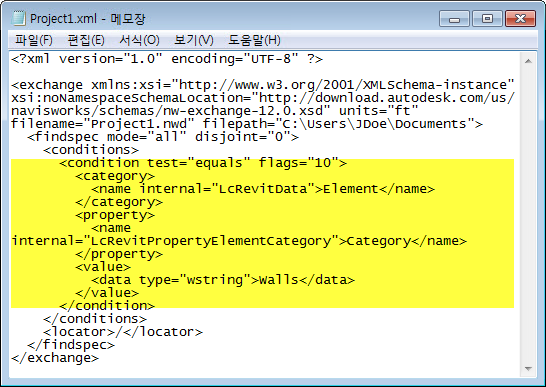

    XML 파일은 다음과 유사하게 나타납니다.

  11. XML 파일에서 위의 노란색으로 강조 표시된 조건 노드에 해당하는 코드 행을 복사합니다.

  12. 특성 맵 파일(여기에서는 C:\Program Files\Autodesk\Navisworks Manage [연도]\Quantification\takeoff_maps\TakeoffPropertyMap.xml)을 엽니다. 또는 선택한 파일 맵 템플릿을 사용합니다. 복사한 텍스트를 특성 맵 파일에 붙여넣습니다. 기존 조건 노드가 파일에 있는 경우 찾아 바꿉니다.

  13. 특성 맵 파일에서 코드를 찾고 벽 맵 텍스트를 TakeoffObjectMap에 사용할 다른 이름으로 변경합니다.

  14. 다음 파일 경로에 xml 파일을 저장합니다. C:\Program Files\Autodesk\Navisworks Manage [연도]\Quantification\...

    Navisworks에서 Quantification을 닫고 다시 열면 사용자화된 특성이 자동으로 선택됩니다.
