참조 뷰
참조 뷰는 전체 장면에서 사용자의 현재 위치에 대한 전체 뷰를 얻고 카메라를 신속하게 큰 모형의 한 위치로 이동하는 경우에 유용합니다. 이 기능은 3D 작업공간에서 사용할 수 있습니다.
Navisworks에서는 다음 두 가지 유형의 참조 뷰를 사용할 수 있습니다.
- 단면 뷰
- 평면 뷰
참조 뷰는 모형의 고정된 뷰를 표시합니다. 기본적으로 단면 뷰는 모형 정면에서의 뷰를 표시하고, 평면 뷰는 모형의 상단 뷰를 표시합니다.
참조 뷰는 고정 가능한 창 내부에서 표시됩니다. 삼각형 표식은 현재 관측점을 나타냅니다. 이 표식은 사용자 탐색 시 함께 이동하여 뷰의 방향을 표시합니다. 표식 위에서 마우스 왼쪽 버튼을 누르고 끌어 장면 뷰에서 카메라를 이동할 수도 있습니다.
평면 뷰 사용
뷰 탭 > 탐색 보조 패널 > 참조 뷰 드롭다운 > 평면 뷰 확인란을 클릭합니다.

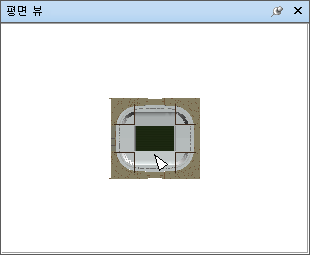

모형의 참조 뷰가 포함된 평면 뷰 창이 열립니다.
참조 뷰의 삼각형 표식을 새 위치로 끕니다. 장면 뷰의 카메라가 뷰의 표식 위치와 일치하도록 해당 위치를 변경합니다.
또는 장면 뷰의 다른 위치로 이동합니다. 참조 뷰의 삼각형 표식이 장면 뷰의 카메라 위치와 일치하도록 해당 위치를 변경합니다.
참조 뷰를 조작하려면 평면 뷰 창의 아무 곳이나 마우스 오른쪽 버튼으로 클릭합니다. 상황에 맞는 메뉴를 사용하여 뷰를 원하는 대로 조정합니다.
명령 입력: Ctrl+F9
단면 뷰 사용
뷰 탭 > 탐색 보조 패널 > 참조 뷰 드롭다운 > 단면 뷰 확인란을 클릭합니다.
모형의 참조 뷰가 포함된 단면 뷰 창이 열립니다.
참조 뷰의 삼각형 표식을 새 위치로 끕니다. 장면 뷰의 카메라가 뷰의 표식 위치와 일치하도록 해당 위치를 변경합니다.
또는 장면 뷰의 다른 위치로 이동합니다. 참조 뷰의 삼각형 표식이 장면 뷰의 카메라 위치와 일치하도록 해당 위치를 변경합니다.
참조 뷰를 조작하려면 단면 뷰 창의 아무 곳이나 마우스 오른쪽 버튼으로 클릭합니다. 상황에 맞는 메뉴를 사용하여 뷰를 원하는 대로 조정합니다.
명령 입력: Ctrl+F10
