점군 데이터 탭 > 편집 패널 > 등록 옵션을 사용하여 서로 다른 두 위치에서 측정된 겹치는 점군 데이터를 병합합니다. 그 결과로 얻은 클라우드는 공통 좌표계로 병합되므로 점을 함께 사용할 수 있습니다.
주: 등록 옵션은 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.
두 개의 점군 데이터를 등록하려면 다음을 수행합니다.
- 점군 데이터 탭 > 선택 패널 > 선택 모드 > 쌍을 클릭하고, 각 점군 데이터에서 3개 이상의 점을 선택하여 점이 겹치는 위치를 식별합니다.

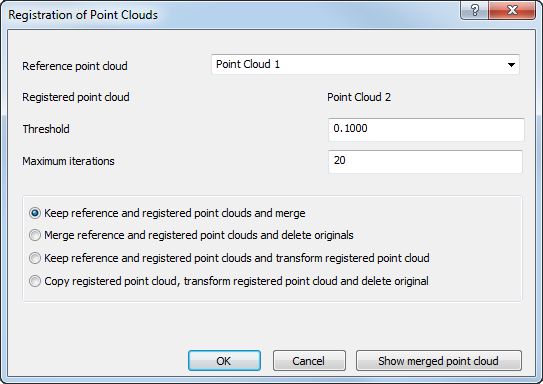

- 점군 데이터 탭 > 편집 패널 > 등록을 클릭합니다. 점군 데이터 등록 대화상자가 표시됩니다.
- 참조 점군 데이터 목록에서 점군 데이터를 등록하는 데 사용할 좌표계의 점군 데이터를 선택합니다. 두 번째 점군 데이터가 이 항목을 기준으로 이동되고 등록된 점군 데이터로 표시됩니다.
- 임계값 상자에 변환 계산의 이동 제한을 입력합니다. 이전 계산과 현재 계산 간의 이동이 지정된 값보다 작으면 등록이 중지됩니다.
- 최대 반복 횟수 상자에 PowerInspect에서 수행할 최대 계산 수를 입력합니다.
- 옵션을 선택하여 원래 점군 데이터를 처리할 방법을 지정합니다. 다음 중에서 선택합니다.
- 참조 및 등록된 점군 데이터 유지 및 병합 - 원래 점군 데이터를 변경하지 않고 그대로 두고, 두 원본의 점을 포함하는 새 점군 데이터를 만듭니다.
- 참조 및 등록된 점군 데이터 병합 및 원본 삭제 - 원래 점군 데이터를 삭제하고, 두 원본의 점을 포함하는 새 점군 데이터를 만듭니다.
- 참조 및 등록된 점군 데이터 유지 및 등록된 점군 데이터 변환 - 참조 점군 데이터를 기준으로 등록된 점군 데이터를 이동합니다.
- 등록된 점군 데이터 복사, 등록된 점군 데이터 변환 및 원본 삭제 - 등록된 점군 데이터의 복사본을 만들고, 참조 점군 데이터를 기준으로 복사본을 이동합니다.
- 변경 사항을 저장하기 전에 등록을 확인하려면 병합된 점군 데이터 표시를 클릭합니다.
- 확인을 클릭하여 대화상자를 닫고 점군 데이터를 등록합니다.
등록은 2단계로 진행됩니다. PowerInspect가 먼저 점군 데이터를 대략적으로 축정렬한 다음, 사용자가 선택한 점 쌍을 사용하여 최적의 변환을 수행합니다. 프로세스의 각 반복은 점군 데이터 등록의 왼쪽 하단에 표시됩니다. 언제든지 Esc 키를 눌러 이 프로세스를 중지할 수 있습니다.

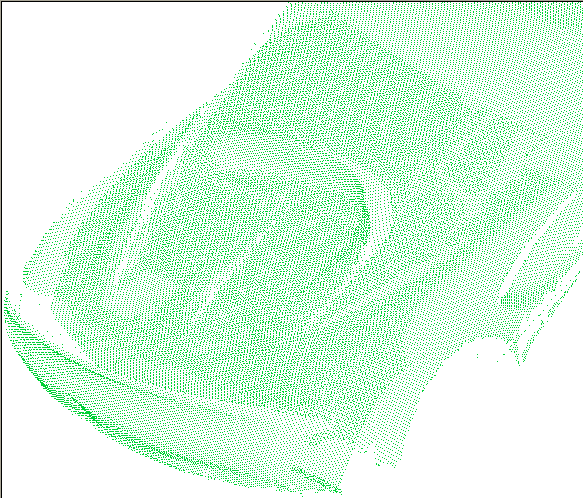

등록 프로세스가 성공적으로 완료되면 측정 순서가 업데이트되고 결과가 CAD 뷰에 표시됩니다. 예를 들면 다음과 같습니다.
