객체를 스캔한 후 정의된 평면 선택 모드를 사용하여 스캔된 객체 아래의 테이블 표면에 있는 점과 같이 불필요한 점을 제거할 수 있습니다.
정의된 평면 아래의 모든 점을 선택하여 삭제하는 방법
- 점군 데이터 탭 > 선택 패널 > 선택 모드 > 정의된 평면을 클릭합니다.

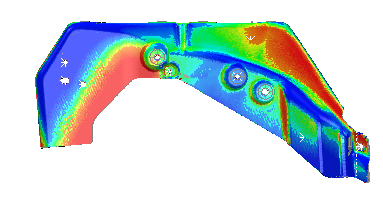

- 위에서 점군 데이터를 보는 동안 점을 선택합니다. 예를 들면 다음과 같습니다.

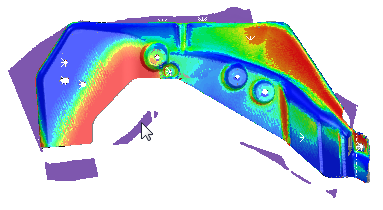

평면이 선택한 점을 기준으로 피팅되고 평면 아래의 모든 점이 선택됩니다.
- 선택한 점을 삭제하려면 점군 데이터 탭 > 편집 패널 > 점 삭제를 클릭합니다.
- 선택 모드를 종료하려면 리본에서 정의된 평면 버튼을 선택 취소합니다.
정의된 평면의 공차를 변경하는 방법
- 정의된 평면 선택 모드가 활성화된 상태에서 CAD 뷰를 마우스 오른쪽 버튼으로 클릭합니다.

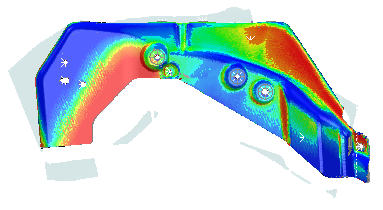

- 아래와 같이 평면이 원치 않는 모든 점을 선택할 만큼 충분히 높지 않은 경우 다음을 수행합니다.
정의된 평면 공차 대화상자에서 정의된 평면 공차를 높입니다.
