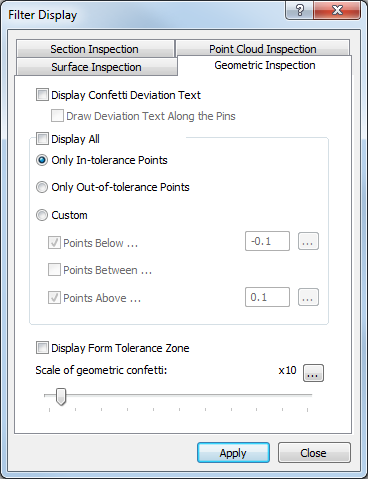

CAD 뷰에서 측정된 형상 피쳐 점의 화면표시를 필터링하려면 뷰 탭 > 뷰 옵션 패널 > 필터 디스플레이를 클릭하고 요소 측정 탭을 선택합니다.
이 탭에는 다음과 같은 설정이 포함되어 있습니다.
- 콘페티 편차 텍스트 표시 - 각각의 프로빙된 점에 대해 계산된 편차를 디스크 또는 편차 선을 따라 표시하려면 이 확인란을 선택합니다.
예를 들면 다음과 같습니다.
- 핀을 따른 그리기 편차 텍스트 - 프로빙된 점의 편차가 선 또는 벡터로 표시되는 경우 계산된 편차를 선 또는 벡터를 따라 표시하려면 이 확인란을 선택합니다.
예를 들면 다음과 같습니다.
- 모두 표시 - 피쳐의 형상 공차에 관계없이 각 형상 피쳐의 프로빙된 점을 모두 표시하려면 이 확인란을 선택합니다. 표시할 점을 선택하려면 이 확인란을 선택 취소합니다. 다음 중에서 선택합니다.
- 공차 범위 내 점만 - 형상 공차 내에 있는 점만 표시합니다.
- 공차 범위 외 점만 - 형상 공차를 벗어난 점만 표시합니다.
- 사용자 - 표시할 점의 하한과 상한을 지정합니다. 지정된 하한 공차보다 아래에 있는 점을 표시하려면 아래 점 확인란을 선택하고, 지정된 상한 공차보다 위에 있는 점을 표시하려면 위 점 확인란을 선택하고, 지정된 상한 공차와 하한 공차 사이에 있는 점을 표시하려면 사이 점 확인란을 선택합니다.
항목의 형상 공차를 화면표시 제한의 기준으로 사용하려면 측정 순서에서 항목을 선택한 다음,

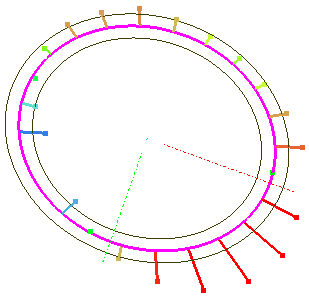

아이콘을 클릭합니다. 그러면 공차가 절반이 되고 인접한 상자에 표시됩니다. - 공차 위치로부터 보여주기 - CAD 뷰에서 각 피쳐의 형상 공차 한도를 표시하려면 이 확인란을 선택합니다.
예를 들면 다음과 같습니다.
- 기하학항목 표시 라인들의 스케일 - 슬라이더를 이동하여 점 표시기와 형상 공차 영역이 표시되는 배율을 변경할 수 있습니다. 확대 한도를 변경하려면 아이콘을 클릭하고 새로운 최대값을 입력합니다.
적용을 클릭하여 변경 사항을 저장하고 CAD 뷰에 표시합니다.
