측정 장치의 좌표계를 CAD 모델의 좌표계에 매핑합니다.

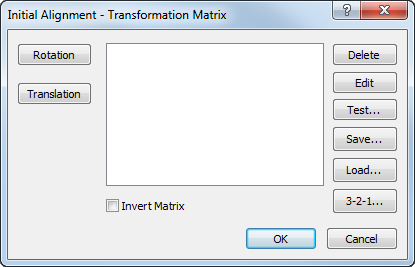

변환 매트릭스 대화상자는 일반적인 대화상자입니다. 옵션은 변환 사용 방법에 따라 달라집니다.
예를 들어 CAD - 변환 매트릭스 대화상자에는 미러 및 스케일 버튼이 표시됩니다. 초기 축정렬 - 축변환 매트릭스 대화상자에는 3-2-1 버튼이 표시됩니다.
이 대화상자에는 다음과 같은 옵션이 포함될 수 있습니다.
- 회전 - 지정된 축을 중심으로 모델을 회전합니다.
- 이동 - X, Y, Z축을 따라 지정된 거리만큼 모델을 이동합니다.
- 스케일 - CAD 뷰에서 모델의 크기를 늘리거나 줄입니다.
- 미러 - 지정된 평면에서 CAD 모델을 반전합니다.
- 변환 목록 - 회전, 이동, 스케일 및 미러 구성의 순서를 지정합니다. 항목을 선택하고 끌어서 순서를 변경할 수 있습니다.
- 삭제 - 선택한 축변환을 삭제합니다.
- 편집 - 선택한 축변환을 편집합니다.
- 테스트 - 지정된 위치의 축변환 전 좌표와 축변환 후 좌표를 비교합니다.
- 저장 - 축변환을 축변환 매트릭스(.mat) 파일로 저장합니다.
-
불러오기 - CAD 파일에서 이전에 저장한 축변환 매트릭스 또는 워크플랜을 로드합니다.
- 사용하려는 축변환이 포함된 .mat 파일 또는 모델 파일을 로드합니다. 기존 축변환은 모두 삭제됩니다.
- 모델 파일에 워크플랜이 여러 개 있는 경우 작업할 워크플랜을 선택할 수 있습니다.
- 3-2-1 - 기계 데이텀과 (PCS) CAD 데이텀 사이에 초기 축정렬을 생성합니다.
주: OMV에서는 3-2-1 버튼을 사용할 수 없습니다.
- 역변환 매트릭스 - 축변환 매트릭스를 반전합니다.
예를 들어 스케일 비율이 2이고 X축을 중심으로 30도 회전하는 매트릭스를 반전하면 X축을 중심으로 -30도 회전하고 스케일 비율이 0.5인 매트릭스가 생성됩니다.
회전 대화상자
지정된 축에서 모델을 회전합니다.
- 축 회전 옵션은 다음과 같습니다.
- X축 회전(YZ 평면) - 0도는 Y축, 90도는 Z축을 따라 회전합니다.
- Y축 회전(ZX 평면) - 0도는 Z축, 90도는 X축을 따라 회전합니다.
- Z축 회전(XY 평면) - 0도는 X축, 90도는 Y축을 따라 회전합니다.
- 각(도 단위) - 축에서 모형을 회전할 각도를 지정합니다.
이동 대화상자
주 축을 따라 모델을 이동합니다.
- X, Y 및 Z 상자는 각 축에서 모델을 이동할 거리를 지정합니다.
버튼은 축 값을 반전합니다.
미러 대화상자
모델을 미러링합니다.
- 평면 - CAD 모델을 미러링할 평면입니다.
- 좌표 - 선택한 축에서 모델을 미러링할 위치입니다.
스케일 대화상자
모델의 크기를 늘리거나 줄입니다.
- X, Y 및 Z - PCS 데이텀을 기준으로 하는 확장 중심의 위치입니다.
- 계수 - 모델의 스케일 계수입니다.
예를 들어 모델 크기를 두 배로 늘리려면 2를 입력합니다.
버튼은 지정된 계수를 역수로 변경합니다.
예를 들어 계수 4는 0.25로 변경됩니다.
