충돌 없는 링크 경로 항목을 만드는 방법

충돌 없는 링크 경로 항목을 사용하여 부품과의 접촉을 자동으로 피하는 중간 프로브 경로를 부품의 피쳐 간에 생성합니다.

주: 이 옵션은 CNC 및 OMV 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.

충돌 없는 링크 경로 항목을 만들려면 다음을 수행합니다.

1. 측정 순서에서 충돌 없는 중간 프로브 경로를 생성하려는 순서 항목 사이로 삽입 커서()를 이동합니다.

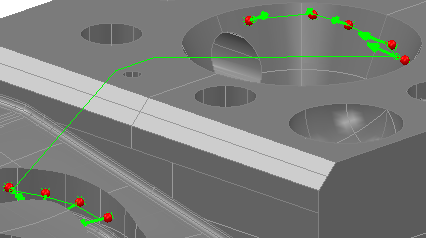

2. 홈 탭 > 프로브 경로 패널 > 링크 > 충돌 없는 링크 경로를 클릭합니다. 중간 경로 대화상자가 피쳐 탭에 표시되고, 중간 경로 항목이 측정 순서에 추가되고, 프로브 경로가 CAD 뷰에 표시됩니다. 예를 들면 다음과 같습니다.



   프로브 경로가 유효하지 않은 경우 프로브 경로가 생성되지 않으며, 측정 순서에서 항목 옆에 잘못됨() 아이콘이 표시됩니다.

3. 피쳐 탭에서 아이콘을 클릭하여 항목을 저장합니다.

프로빙 방법을 변경하여 기존 중간 경로 항목을 충돌 없는 링크 경로 항목으로 변환할 수 있습니다.

중간 경로 항목을 충돌 없는 링크 경로 항목으로 변환하려면 다음을 수행합니다.

1. 작업 순서창에서 변환할 중간 경로 항목을 선택합니다.

   중간 경로 대화상자가 피쳐 탭에 표시됩니다.

2. 아이콘을 클릭하여 형상 항목을 편집합니다.
3. 프로빙 방법 목록에서 최적의 CollisionAvoidance 방법을 선택합니다. 측정 순서의 항목 아이콘이 모양에서 모양으로 변경되고 새 프로브 경로가 CAD 뷰에 표시됩니다.
4. 아이콘을 클릭하여 항목을 저장합니다.

주: PowerInspect에서 모든 충돌 없는 링크 경로 항목을 관리하게 하려면 홈 탭 > 프로브 경로 패널 > 자동 회피 확인란을 선택합니다.
