옵셋 축정렬을 사용하면 지정된 단일 위치를 측정하여 부품을 축정렬할 수 있습니다. 부품의 축은 측정 장치의 축에 맞춰 정렬해야 하므로 CMM(Coordinate Measuring Machine)에만 사용해야 합니다.
주: 옵셋 축정렬은 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.
옵셋 축정렬을 만들려면 다음을 수행합니다.
- 측정 순서에서 정의 레벨을 선택합니다.

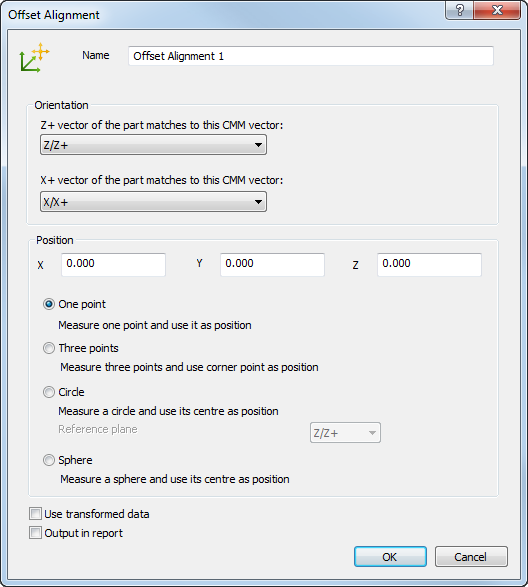

- 축정렬 및 데이텀 탭 > 축정렬 패널 > 옵셋을 클릭합니다. 옵셋 축정렬 대화상자가 표시됩니다.
- 축정렬의 이름을 입력합니다.
- 파트의 Z+ 벡터가 이 CMM 벡터와 일치함 목록에서 PCS(CAD 데이텀)의 Z+ 벡터에 해당하는 기계 데이텀의 축을 선택합니다.
- 파트의 X+ 벡터가 이 CMM 벡터와 일치함 목록에서 PCS(CAD 데이텀)의 Z+ 벡터에 해당하는 기계 데이텀의 축을 선택합니다.
- X, Y 및 Z 상자에 부품에서 측정한 점에 해당하는 점의 PCS 좌표를 입력합니다.
- 측정 방법을 선택합니다. 다음 중에서 선택합니다.
- 점 1개 - 지정된 좌표에 해당하는 점을 프로빙합니다.
- 점 3개 - X, Y, Z축에서 점을 프로빙하여 주 평면의 위치를 지정합니다. 축정렬 점을 계산하는 기준은 평면이 만나는 모서리입니다.
- 원 - 원 측정의 중심에서 점의 위치를 계산합니다. 드롭다운 목록에서 항목을 선택하여 원이 있는 참고 평면을 지정합니다.
- 구 - 구 측정의 중심에서 점의 위치를 계산합니다.
- 다른 측정 장치 또는 다른 장치 위치에서 측정한 값을 사용하여 작성된 피쳐가 측정 순서에 포함된 경우 변환된 데이터 사용 확인란을 선택합니다. 이렇게 하면 장치 좌표가 CAD 좌표로 변환되어 모든 계산에 공통 참조 시스템이 사용됩니다.
검사의 모든 좌표가 한 위치에서 하나의 측정 장치를 사용하여 수집되는 경우 또는 작성된 피쳐가 측정 순서에 없는 경우에는 이 확인란이 영향을 주지 않습니다.
- 이 항목의 상세 정보를 보고서에 포함하려면 보고서에 포함 확인란을 선택합니다.
- 확인을 클릭하여 축정렬을 저장하고 대화상자를 닫습니다.
주: 축정렬을 측정하기 전에, 부품의 축이 측정 장치의 축에 올바르게 정렬되었는지 확인합니다.
