측정 중에 여러 축정렬을 사용하려면 측정 순서에서 각 항목과 각 그룹에 사용되는 축정렬을 지정하면 됩니다.
축정렬을 지정하려면 다음을 수행합니다.

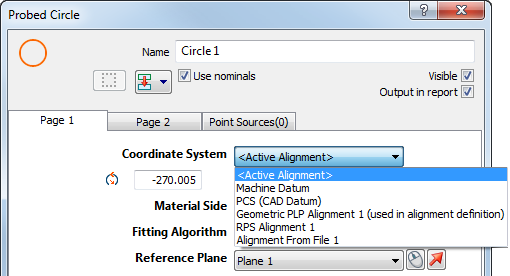

- 측정 순서의 항목에 대한 항목 대화상자를 열고 좌표계 목록에서 축정렬을 선택합니다.

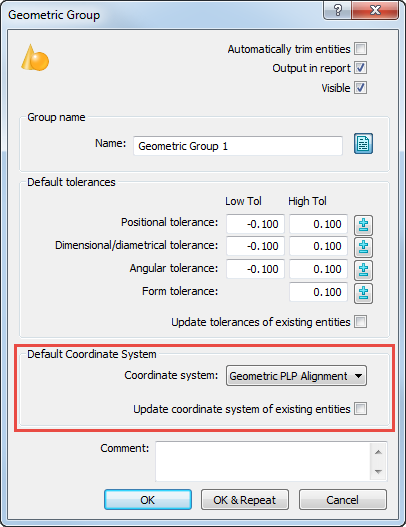

또는 그룹 대화상자를 열고 좌표계 목록에서 축정렬을 선택하여 요소 측정그룹에 추가된 모든 항목의 기본 축정렬을 지정할 수 있습니다. 선택한 좌표계를 이미 그룹에 있는 항목에 적용하려면 설정된 좌표계로 업데이트 적용 확인란을 선택합니다.
측정 순서에 축정렬이 하나만 포함된 경우 좌표계 목록을 <활성화된 축정렬>의 기본 설정으로 유지합니다. PowerInspect는 측정 순서에서 해당 축정렬 또는 마지막 베스트 핏 항목을 자동으로 사용합니다.

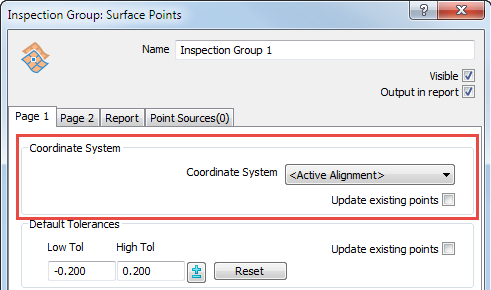

- 요소 측정그룹, 단면 그룹 및 점군 데이터 그룹의 경우 그룹 대화상자를 열고 좌표계 목록에서 축정렬을 선택합니다.
좌표계를 변경하면 그룹 내의 모든 점 측정값이 새 축정렬을 기준으로 다시 계산됩니다. PowerInspect가 그룹 내의 점군 데이터를 새 축정렬로 변환하도록 하려면 기존 점 업데이트 확인란을 선택합니다.
- 베스트 핏 항목의 경우 베스트핏 정의 편집 대화상자를 열고, 축정렬 목록에서 베스트 핏을 계산할 축정렬을 선택합니다.
최적화된 축정렬 상자에는 이 베스트 핏 항목에 의해 최적화된 항목의 이름이 표시됩니다. 축정렬 목록에서 선택한 축정렬이 이전에 최적화되지 않은 경우 해당 축정렬이 최적화됩니다. 선택한 축정렬이 다른 베스트 핏 항목에 의해 이미 최적화된 경우 이 축정렬을 기반으로 하는 최신 베스트 핏 항목이 최적화됩니다.
베스트 핏 항목이 적용되는 최적화된 축정렬을 표시하려면 측정 순서에서 항목 옆에 있는
아이콘을 클릭합니다. - 점군 데이터 그룹의 경우 점군 데이터 그룹을 만들 때 점군 데이터 그룹 대화상자가 표시됩니다. 이 대화상자에서 점군 데이터 항목을 만들 때 사용되는 기본 축정렬을 선택할 수 있습니다.
