부품 또는 장치를 재배치할 때 PowerInspect는 이동 전에 측정한 값과 이동 후에 측정한 값을 일치시키고, 이러한 측정값을 사용하여 축변환을 생성합니다. 이 축변환은 위치 변경 후에 수행되는 모든 측정값에 자동으로 적용되며, 원래 좌표계에서 측정을 계속할 수 있습니다.
새 위치를 만들려면 다음을 수행합니다.
- 측정 장치에 연결합니다.
- 좌표계 대화상자에서 위치 변경 버튼(
)을 클릭합니다. 장치 위치 변경 마법사가 표시됩니다.

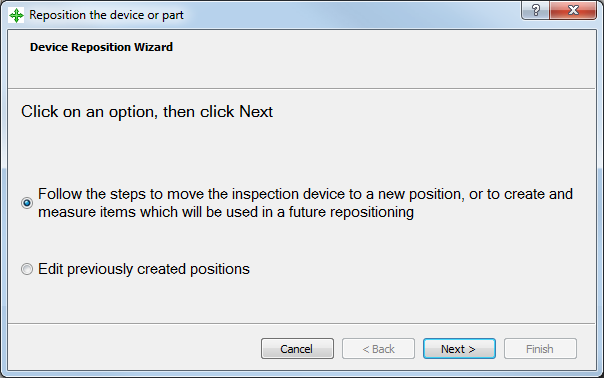

- 단계에 따라 측정기를 새 위치로 이동을 선택하여 새 위치를 생성하고 다음을 클릭합니다. 마법사의 2페이지가 표시됩니다.

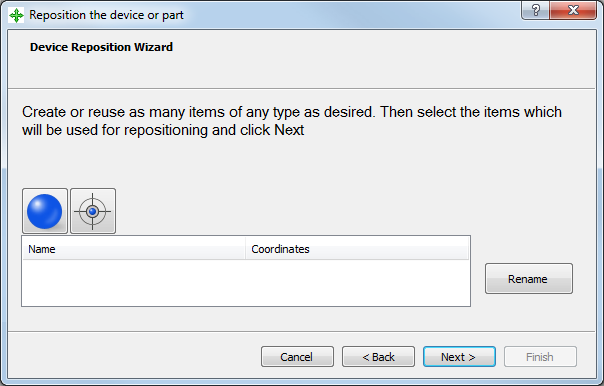

- 측정할 피쳐를 지정합니다.
구 - 구 항목을 생성하려면 이 버튼을 클릭합니다.
점 - 점 항목을 작성하려면 이 버튼을 클릭합니다. 점을 측정할 때 Rigid 프로브를 사용해야 합니다.
기본적으로 피쳐에는 Item 1부터 시작하여 순차적으로 번호가 매겨집니다. 항목의 이름을 바꾸려면 목록에서 해당 항목을 선택한 다음, 이름 바꾸기를 클릭하고 새 이름을 입력합니다.
항목을 삭제하려면 항목을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 삭제를 선택합니다. 확인 대화상자에서 확인을 클릭합니다.
- 목록에서 측정할 항목을 선택하고 다음을 클릭합니다. 마법사의 3페이지가 표시됩니다.

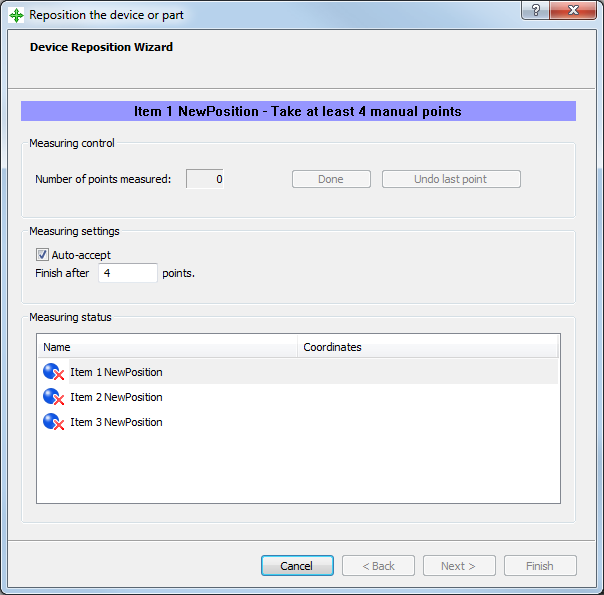

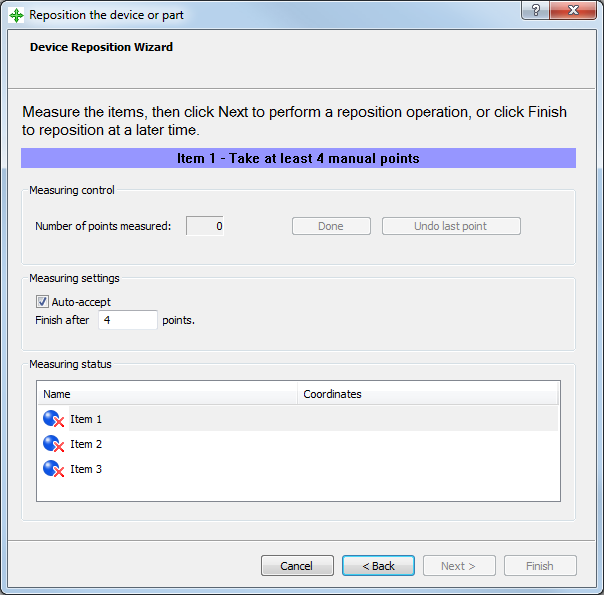

- 목록의 각 항목을 측정합니다. 측정 방법은 다음과 같습니다.
- 점을 측정하려면 목록에서 점을 선택하여 프로빙합니다.
- 구를 측정하려면 구의 점을 4개 이상 프로빙하고 실행을 클릭합니다.
또는 자동 측정을 선택하고 구를 측정하는 데 필요한 점 개수를 입력한 다음, 항목을 프로빙합니다. 지정된 개수의 점을 프로빙하면 PowerInspect가 측정값을 자동으로 저장합니다.
항목의 측정 상태를 초기화하려면 목록에서 해당 항목을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 측정 안 됨 설정을 선택합니다.
- 항목을 모두 측정했으면 다음을 클릭합니다. 마법사의 4페이지가 표시됩니다.

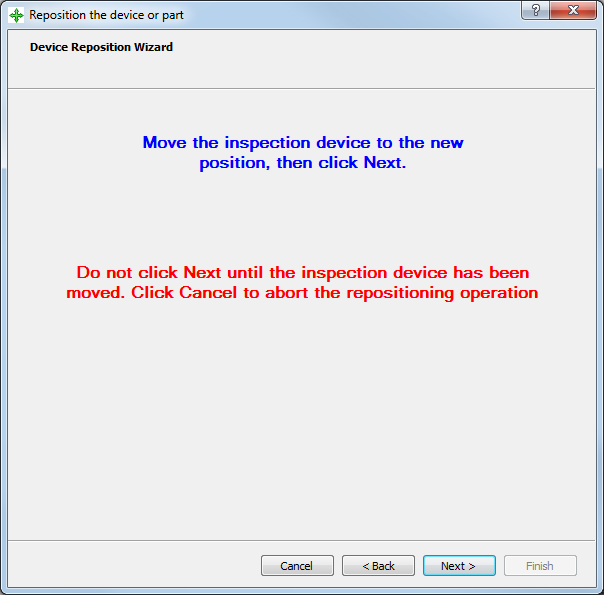

- 측정 장치 또는 부품을 이동하고 다음을 클릭합니다. 마법사의 5페이지가 표시됩니다.
- 목록의 모든 항목을 다시 측정한 후 다음을 클릭합니다. 마법사의 6페이지가 표시됩니다.

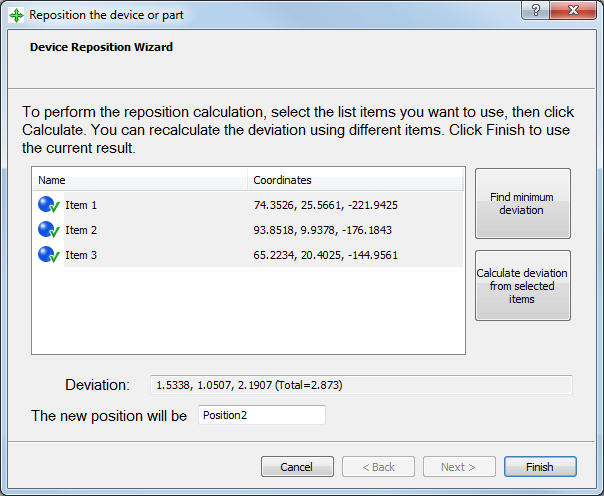

- 새 위치를 계산합니다. 다음 옵션 중에 클릭합니다.
- 최소 편차 찾기 - 최상의 결과를 생성하는 항목만 사용합니다.
- 선택한 항목에서 편차 계산 - 모든 항목을 사용합니다.
편차 영역에는 선택한 항목의 새 위치와 원래 위치의 총 편차가 표시됩니다.
- 위치의 라벨을 다시 지정하려면 새 위치 상자에 이름을 입력합니다.
- 완료를 클릭합니다. 새 위치가 활성화되고 저장되었음을 확인하는 메시지가 표시됩니다. 확인을 클릭하여 메시지와 마법사를 닫습니다.
