평면을 RPS 축정렬의 첫 번째 항목으로 사용하는 경우 방향에 따라 두 개의 회전 축이 잠깁니다. 평면 노미날을 사용하여 이동 축을 잠글 수도 있습니다.
평면을 사용하여 RPS 축정렬을 만들려면 다음을 수행합니다.
- 홈탭 > 생성 패널 > 축정렬 > RPS 축정렬을 클릭하여 RPS 축정렬 정의 대화상자를 표시합니다.
- 축정렬의 이름을 입력합니다.
- 왼쪽의 드롭다운 목록에서 평면을 선택하거나,

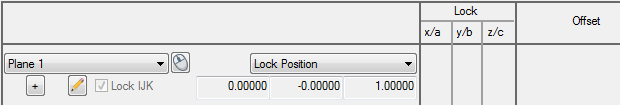

아이콘을 클릭하고 CAD 뷰에서 피쳐를 선택합니다. 예를 들면 다음과 같습니다.
이렇게 하면 평면의 방향에 따라 결정된 두 개의 회전 축이 잠깁니다.
- 오른쪽 드롭다운 목록에서 옵션을 선택합니다. 다음 중에 선택합니다.
- 위치 잠금 - 평면의 방향을 고정하고 해당 노미날을 따라 평면을 제자리에 잠급니다.
- 방향 잠금 - 평면의 방향을 고정합니다. 이렇게 하면 두 회전 축이 잠기지만, 평면에 수직인 축을 따라 위치를 자유롭게 이동할 수 있습니다.
- 나머지 제약 항목을 축정렬에 추가합니다.
- 축정렬에 대한 항목을 모두 선택했으면 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.
