이중 열 모드에서는 측정 순서를 시뮬레이션하면 단일 열 모드와 동일한 방식으로 프로브 패스를 확인합니다. 단, 한 번에 하나의 열만 시뮬레이션할 수 있으므로 확인할 열을 지정해야 한다는 점은 다릅니다.
측정 순서를 시뮬레이션하려면

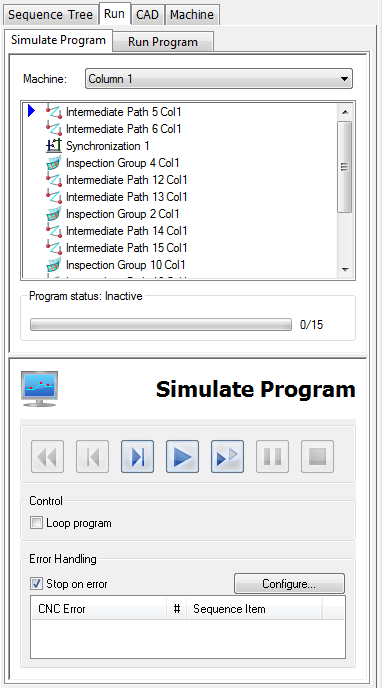

- 실행 탭을 선택한 다음, 시뮬레이션 프로그램 탭을 선택합니다.
- 기계 리스트에서 시뮬레이션하려는 열에 대한 시뮬레이터를 선택합니다. 열에 할당된 아이템이 시뮬레이션 프로그램 탭에 나열되고 열 및 프로브 어셈블리가 CAD 뷰에 표시됩니다.
- CAD 뷰에 표시된 기계를 변경하려면 도구 탭 > 시뮬레이터 패널 > 이중 열 > 시뮬레이터 구성을 클릭합니다.
- 순서에서 아이템의 하위 세트만 시뮬레이션하려면 아이템 리스트를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴를 사용하여 범위를 생성합니다.
- 시뮬레이션 프로그램 대화상자의 버튼을 사용하여 측정 순서를 시뮬레이션합니다. 예를 들어, 선택한 열에 할당된 모든 아이템을 시뮬레이션하려면 모든 아이템 실행
을 클릭합니다.
