피쳐 파라메터 대화상자에서 주변 포인트 필터를 사용하여 선택항목의 경계를 제어할 수 있습니다(예: 인접한 피쳐에 속하는 원치 않는 포인트를 제거하려는 경우).
PowerInspect는 각 포인트의 지정된 반지름 내에 있는 포인트 수를 계산하여 선택항목의 경계 포인트를 결정합니다.
다음 옵션을 설정할 수 있습니다.
- 방법 — 주변 포인트 필터가 적용되는 방법을 지정합니다.
- 적용은 반지름 필드에 입력한 반지름 값을 사용하여 필터를 적용합니다.
- 비적용은 포인트를 선택할 때 필터를 적용하지 않습니다.
- 자동은 필터를 적용하고 사용할 반지름 및 선택영역을 자동으로 결정합니다.
- 반지름 — 특정 반지름으로 사용할 값을 입력합니다.
- 선택영역 — 필터링할 포인트의 백분율을 지정합니다.

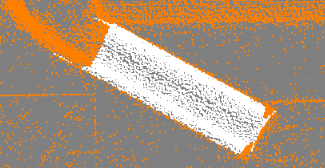

다음 예는 주변 포인트 필터가 적용되지 않은 경우 원통에 대해 선택한 점을 보여줍니다.

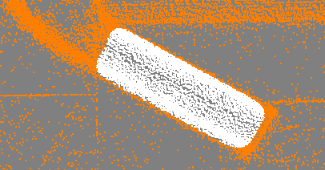

필터를 적용(반지름은 5로 설정하고 선택영역은 10%로 설정)하면 원치 않는 포인트가 제거됩니다.
