다음 파라메터를 사용하여 프로브 패스에서 포인트의 분산을 지정할 수 있습니다.
포인트 — 포인트 파라메터는 피쳐 주위에 고르게 분포되어 프로빙될 포인트 수를 지정합니다.
파라메터 대화상자에서 개수 값을 증가 또는 감소시켜 슬라이스 및 포인트 수를 변경할 수 있습니다.
선, 슬롯 및 직사각형과 같은 피쳐의 경우 여백 사용 파라메터는 피쳐의 경계와 프로브 포인트 위치 사이에 여백을 지정합니다. 여백을 변경하려면 해당 상자를 클릭하고 현재 값 위에 겹쳐서 입력합니다.
여백 없이 피쳐를 프로빙하려면 여백 사용 확인란을 선택 취소합니다.
피치 — 피치 파라메터는 피쳐 둘레에 있는 포인트 사이의 거리를 지정합니다. 포인트 밀도를 증가시키려면 더 작은 피치 값을 입력합니다.
Chordal — Chordal 공차 파라메터는 두 프로브 포인트 사이의 현이 원의 둘레에서 나올 수 있는 최대 거리를 지정하여 프로브 포인트 수를 제어합니다.
포인트 밀도를 증가시키려면 더 작은 Chordal 공차 값을 입력합니다.
헤드 터치 이동 — 헤드 터치 이동 방법은 REVO와 같이 헤드 터치 이동을 지원하는 프로브 헤드에 사용됩니다. 프로브 헤드의 회전 축을 사용하여 포인트를 가져오도록 최적화됩니다. 예를 들어 이 방법을 사용하면 헤드가 정적으로 유지되는 동안 피벗 및 회전하여 원 내부의 각 포인트를 가져올 수 있습니다.
다음 예는 다양한 계산 방법이 원의 프로브 패스에 미치는 영향을 보여줍니다.

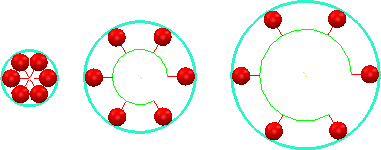

슬라이스 포인트, 포인트 = 6:

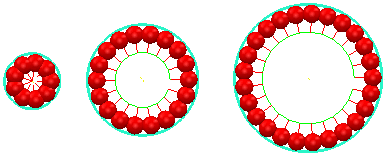

슬라이스 피치, 피치 = 2mm:

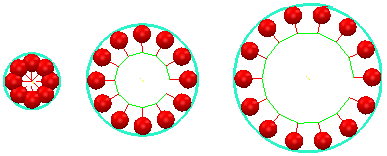

슬라이스 Chordal, Chordal 공차 = 0.5mm:
