정보 탭에는 측정 순서에서 선택한 아이템의 세부사항이 표시됩니다. 선택한 측정에 저장된 측정 세부사항을 표시합니다.
아이템에 대해 노미날 사용을 활성화한 경우 값은 다음과 같은 색상으로 표시됩니다.
- 측정치가 공차를 초과하는 경우 빨간색
- 측정치가 공차 미만인 경우 파란색
- 측정치가 공차 내인 경우 녹색

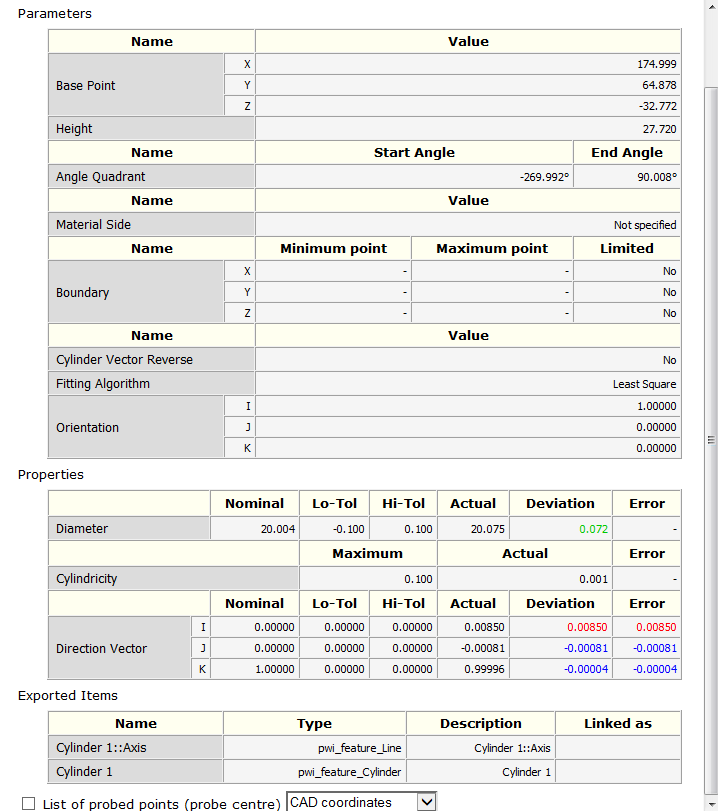

예를 들면 다음과 같습니다.
팁: 옵션 대화상자의 색상 > 라벨 및 그래픽 치수 페이지를 사용하여 상태 색상을 변경할 수 있습니다.
측정된 아이템의 프로빙된 포인트를 보려면 프로브된 포인트 리스트 (프로브 중심) 확인란을 선택한 다음, 측정치를 보고할 기준 좌표계를 선택합니다. 다음 중에서 선택합니다.
- 기계 좌표계 — 측정 장치의 좌표를 기준으로 포인트 위치를 보고합니다.
- CAD 좌표계 — CAD 좌표를 기준으로 포인트 위치를 보고합니다.
- 로컬 좌표계 — 아이템에 대해 지정된 좌표계를 기준으로 포인트 위치를 보고합니다. 이 옵션은 데이텀을 아이템의 좌표계로 지정하지 않은 경우 CAD 좌표계와 동일한 위치를 보고합니다.

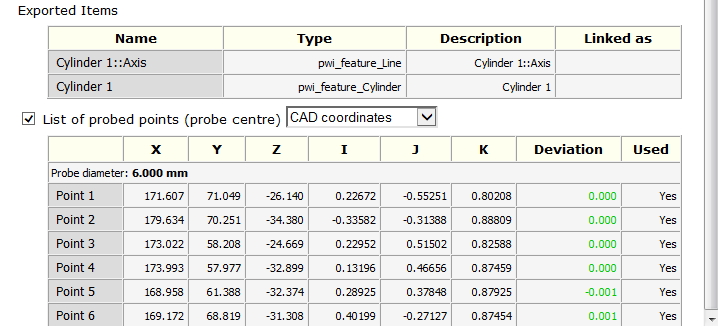

아이템에 대한 노미날을 지정한 경우 색상을 사용하여 포인트가 공차 내에 있는지 또는 공차 범위를 벗어나는지 나타냅니다. 예를 들면 다음과 같습니다.
주: 측정된 포인트 리스트에 표시된 좌표는 보정되지 않으며 속성 영역에 보고된 좌표와 다를 수 있습니다. 아이템 측정에 사용되는 포인트를 지정하려면 형상 항목 점 대화상자를 사용합니다.
