GD&T 데이텀 아이템을 생성하려면

GD&T 아이템에서 데이텀으로 사용할 특정 피쳐를 식별하고 해당 데이텀에 이름을 지정하려면 GD&T 데이텀 아이템을 사용합니다. GD&T 데이텀 아이템을 사용하면 다음과 같은 두 가지 이점이 있습니다.

GD&T 데이텀을 생성하려면

  1. 측정 순서에서 요소 측정그룹을 엽니다.
  2. 형상 탭 > GD&T 패널 > 위치 > 데이텀을 클릭합니다. GD&T 데이텀 대화상자가 표시됩니다.
  3. 보고서에서 이 아이템을 제외하려면 보고서에 포함 확인란을 선택 취소합니다.
  4. 데이텀 피쳐 심볼 상자에 데이텀이 조정 프레임에 표시될 때 사용할 데이텀 이름을 입력합니다. I, O 또는 Q를 제외한 하나 이상의 대문자를 지정할 수 있습니다.
  5. 기본적으로 측정 순서 및 다른 아이템에서 GDT 데이텀 아이템을 참조하는 이름은 데이텀 피쳐 심볼을 기반으로 합니다. 이 아이템에 다른 이름을 지정하려면 을 클릭하고 이름 상자를 편집합니다.
  6. 참고 피쳐 리스트에서 데이텀으로 사용할 아이템을 선택합니다.

    참고 피쳐를 참조하는 모든 아이템의 각도 공차 내에 해당 참고 피쳐가 있어야 합니다.

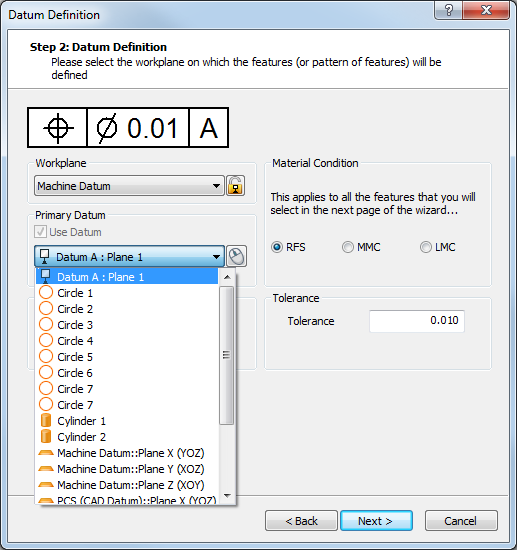

  7. 확인을 클릭하여 GD&T 데이텀 아이템을 생성하고 대화상자를 닫습니다. GD&T 측정 아이템의 데이텀 리스트에서 아이템을 선택할 수 있습니다. 예를 들면 다음과 같습니다.

조정 프레임에 있는 참고 심볼의 배경을 통해 GDT 데이텀 아이템이 GD&T 아이템에서 사용되는 경우를 식별할 수 있습니다. 즉, GDT 데이텀 아이템의 경우 참고 심볼이 흰색 배경에 표시되고, 순서 아이템의 경우 참고 심볼이 패턴 배경에 표시됩니다.
