파라메트릭 구성요소를 카탈로그에 추가합니다.

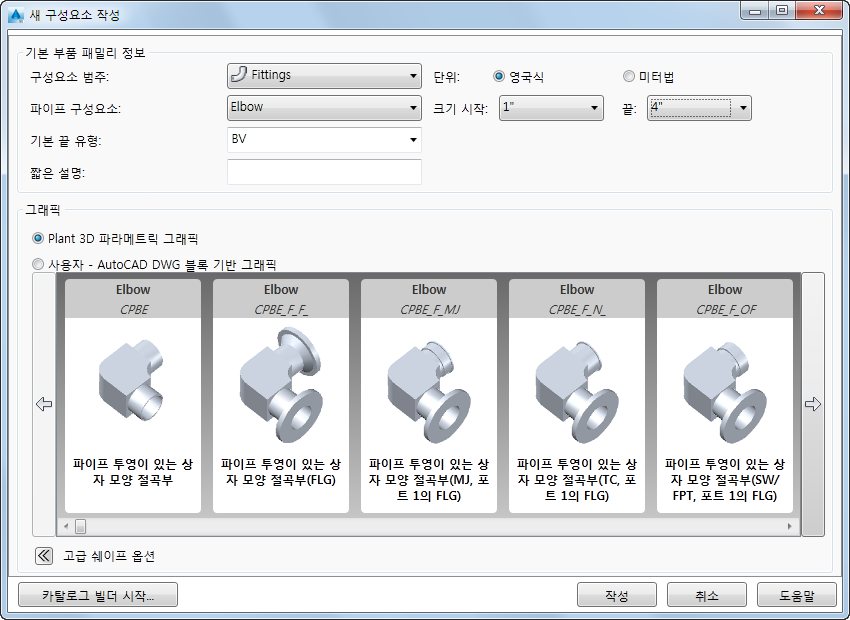

옵션 리스트
구성요소를 작성한 후에는 파이프 구성요소 및 그래픽을 변경할 수 없습니다. 부품을 작성한 후 카탈로그 편집기 탭에서 추가 특성을 수정할 수 있습니다.
- 구성요소 범주
-
파이프 구성요소 및 그래픽 그룹을 리스트로 설정합니다.
- 파이프 구성요소
-
리스트에서 Plant 3D 클래스를 지정합니다. AutoCAD Plant 3D toolset에서는 리스트에 클래스를 추가할 수 없습니다.
주: ValveBody는 작동기 대체를 지원합니다.
- 짧은 설명
-
간략한 설명을 지정합니다. 구성요소를 카탈로그에 추가한 후 이 값을 변경할 수 있습니다.
- 기본 끝 유형
-
현재 카탈로그의 끝 유형 리스트에서 끝 유형을 지정합니다. 새 기본 끝 유형을 입력할 수도 있습니다. 기본 끝 유형은 연결 포트의 기본값입니다.
기본 끝 유형을 사용하여 카탈로그 검색기에서 구성요소를 필터링할 수도 있습니다.
부품을 작성한 후 카탈로그 편집기 탭에서 특정 연결 포트를 기본값에서 변경할 수 있습니다.
주:작동기에 대한 빈 기본 끝 유형을 설정하십시오.
- 크기 범위
-
초기 크기 범위를 지정합니다. 부품을 작성한 후 카탈로그 편집기 탭을 사용하여 범위에서 크기를 제거하거나 새 크기를 추가할 수 있습니다.
- 고급 쉐이프 옵션
-
모든 쉐이프를 표시합니다. 기본적으로 현재 구성요소 범주에 있는 쉐이프만 표시됩니다. 예를 들어, 스트레이너에 대한 T형 쉐이프를 지정할 수 있습니다.
- 카탈로그 빌더 시작
-
카탈로그 빌더를 실행합니다.

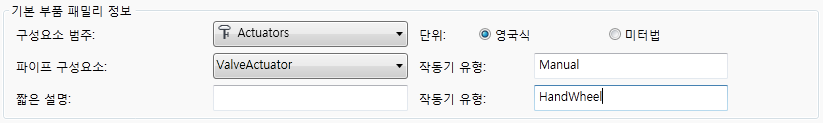

작동기
- 작동기 유형
-
작동기를 지정합니다(예: 수동).
- 작동기 유형
-
작동기를 지정합니다(예: 휠 손잡이).
다른 구성요소와 달리, 오퍼레이터 및 작동기 크기에는 공칭 지름이 없습니다. 작동기는 카탈로그 편집기 크기 탭에 정의되지 않은 크기로 표시됩니다.
