클래스 매핑 탭에 클래스를 추가한 후에는 형상 탭의 클래스 리스트에도 추가해야 변환이 완료됩니다.
사용할 3D 쉐이프를 지정하고 파라메트릭 치수를 매핑하여 크기를 정확하게 지정할 수 있습니다. 즉, 각 클래스가 모형에 표시되는 모양을 설명합니다.
Plant 3D 쉐이프에는 정의된 연결 포트가 있습니다. 또한 끝 유형을 식별하는 데 도움이 되는 이름이 있으며, 이러한 이름은 스크립트 이름에 추가됩니다. 밑줄 확장자가 없는 쉐이프 이름은 맞대기 용접/베벨이며, 종종 플랜지도 수용할 수 있습니다. _OF로 끝나는 쉐이프 이름은 포트가 스레드 암 또는 용접 소켓 암 끝임을 나타냅니다. _OM으로 끝나는 쉐이프 이름은 포트가 스레드 수 또는 용접 소켓 수 끝임을 나타냅니다.
다음은 일반적으로 사용되는 그래픽 스크립트의 예입니다.
| 샘플 스크립트 이름 | 샘플 설명 | 샘플 이미지 |
|---|---|---|
| CPB(밑줄 확장자 없는 이름) | 베벨, 맞대기 용접 또는 플랜지 끝 유형 |
 |
| CPB_OFOF | 각 포트의 끝 유형이 암 용접 소켓 또는 스레드(_OFOFOFOF는 각 포트의 끝 유형이 암 용접 소켓 또는 스레드인 4방향 밸브를 나타냄) |
 |
| CPB_OMOF | 한 포트의 끝 유형이 암 용접 소켓 또는 스레드이고, 다른 포트의 끝 유형이 수 용접 소켓 또는 스레드 |
 |
| CPB_OMOM | 각 포트의 끝 유형이 수 용접 소켓 또는 스레드 |
이전 예의 CPB_OMOF와 동일하지만 각 포트의 끝 유형이 수 |
| CPJRCL | 동심원 감소 구성요소 |
 |
| CPJREL | 편심(간격띄우기 또는 중심선 이동) 감소 구성요소 |
 |
각 스크립트에는 끝 유형 작성 방법을 나타내는 연관된 특성이 있습니다. AutoPLANT 또는 CADWorx 특성은 AutoCAD Plant 3D toolset 버전과 일치합니다. 대부분의 경우 컨텍스트에 따라 다양한 쉐이프의 클래스를 원할 수 있습니다. 예를 들어, AT_TEE(AutoPLANT) 또는 티(CADWorx)의 경우 서로 다른 위치에서 용접 티, 용접 소켓 티 또는 플랜지 티를 원할 수 있습니다. 사용할 그래픽 쉐이프에 대한 기준으로 일치시킬 특성 이름을 하나 이상 지정할 수 있습니다.

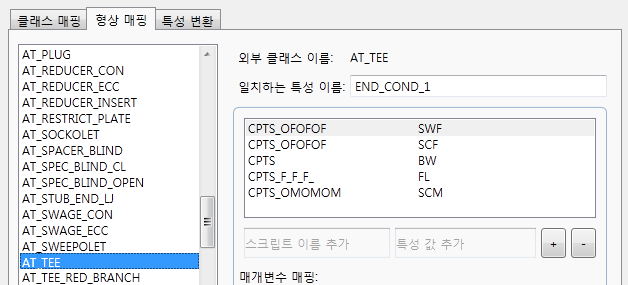

예를 들어, AT_TEE의 경우 다른 쉐이프를 사용할 때 구분하기 쉽도록 외부 특성 END_COND_1을 일치 조건으로 지정할 수 있습니다. 다음은 END_CONDITION_1이 SWF 또는 SCF인 경우 CPTS_OFOFOF를 사용하고, END_CONDITION_1이 BW인 경우 CPTS를 사용하도록 지정하는 예입니다.
각 형상 매핑에는 해당하는 매개변수 세트도 있으며, 이러한 매개변수 세트는 쉐이프에 따라 달라질 수 있습니다. 아래의 그림에서는 카탈로그 편집기(크기 탭)에 표시된 Plant 3D 스레드 암 티를 해당 매개변수와 함께 보여 줍니다.

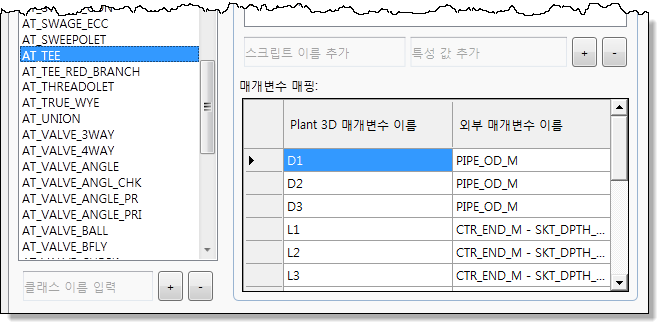

이러한 매개변수를 Plant 3D 매개변수 이름 열의 매핑 테이블에 입력하여 해당 AutoPLANT 특성 이름(또는 값)에 매핑할 수 있습니다.
