CADWorx 특성 값을 Plant 3D의 해당 특성 값으로 변환합니다.
옵션 리스트
CADWorx 특성 값을 Plant 3D의 해당 특성 값으로 변환합니다. 변환은 프로젝트의 모든 클래스에 영향을 줍니다.
- [왼쪽 창의 리스트]
-
CADWorx 사양에서 값을 받아 변환해야 하는 추가된 Plant 3D 특성을 나열합니다.
- Plant 3D 특성 추가
-
새 Plant 3D 특성을 추가합니다. 상자에 문자를 입력하거나 + 버튼을 클릭하여 특성을 추가합니다.
주: 기존 스크립트를 재사용하려면 기존 특성을 마우스 오른쪽 버튼으로 클릭하여 매핑 정보를 복사한 다음 새 특성을 마우스 오른쪽 버튼으로 클릭하여 정보를 붙여넣습니다. 이 동작은 이 탭에만 영향을 줍니다. - + 버튼
-
새 Plant 3D 특성을 리스트에 추가합니다.
- - 버튼
-
선택한 3D 특성을 리스트에서 삭제합니다.
- 변환할 특성 값
-
왼쪽에 CADWorx 특성이 있고 해당하는 Plant 3D 특성이 있는 2열 테이블을 표시합니다.
- 외부 특성 값
-
왼쪽 창의 리스트에서 선택한 특성에 대한 CADWorx 값을 표시합니다.
- Plant 3D 동일한 값
-

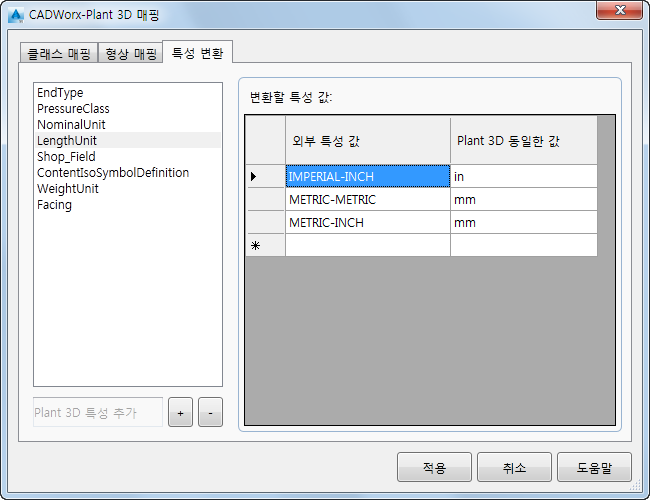

왼쪽 창의 리스트에서 선택한 특성에 대한 Plant 3D 동일한 값을 지정합니다. 예를 들어, 그림의 대화상자에는 CADWorx IMPERIAL INCH 특성 값이 Plant 3D 언어의 in에 매핑(변환)되어 있습니다.
