카탈로그에서 파이프 구성요소를 추가하려면

현재 모형의 자리 표시자인 구성요소를 사양에 추가합니다. 사양에서 기존 구성요소를 수정할 수도 있습니다.

파이프 구성요소의 카탈로그를 찾아서 사양에 추가할 구성요소(부품)를 선택합니다.

구성요소를 사양에 추가하려면

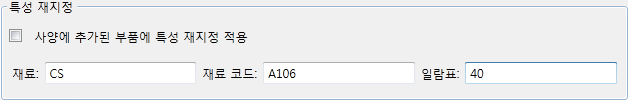

1. 카탈로그 창에서 사양에 추가된 부품에 특성 재지정 적용을 선택합니다.
2. 재료 상자에 재료를 입력합니다(예: CS).
3. 재료 코드 상자에 재료 코드를 입력합니다(예: A106).
4. 일람표 상자에 일람표를 입력합니다(예: 40).

5. 크기 범위를 지정합니다(예: 2"~12").
6. 사양에 추가를 클릭합니다.
   주: 긴 설명과 같은 추가 특성을 수정하려면 부품을 사양에 추가한 후 사양 시트 창에서 부품을 편집하면 됩니다.
