사양에서 파이프 구성요소를 수정하려면

사양에서 구성요소 크기를 추가 및 제거합니다. 사양에서 구성요소 특성을 설정합니다. 카탈로그에 적용된 변경 사항으로 사양을 업데이트합니다.

사양 시트에서 새로운 특성 및 설명을 설정하거나 카탈로그 값과 다른 특성 및 설명을 설정합니다. 사용되지 않는 구성요소 크기를 제거합니다.

사양에서 필요 없는 구성요소 크기를 제거합니다. 카탈로그에서 구성요소를 복사할 때 범위를 벗어난 크기를 추가합니다.

사양 시트에서 구성요소 제거

1. 사양 편집기의 사양 시트 창에서 부품 또는 그룹을 클릭합니다.
2. 사양에서 제거를 클릭합니다.

사양 시트 설명 편집

1. 사양 편집기의 사양 시트 창에서 왼쪽 위 구석의 설명 영역을 마우스 오른쪽 버튼으로 클릭합니다. 사양 설명 편집을 클릭합니다.
2. 사양 설명 편집 대화상자에서 설명을 입력합니다.
3. 확인을 클릭합니다.

사양 시트 부품에 주 추가

1. 사양 편집기의 사양 시트 창에서 그룹 이름(예: --- 파이프 ---)을 마우스 오른쪽 버튼으로 클릭합니다.
2. 주 추가를 클릭합니다.
3. 그룹에 주 추가 대화상자에서 주를 입력합니다.
4. 확인을 클릭합니다.

   사양 시트 창의 그룹 위에 주가 표시됩니다. 주를 마우스 오른쪽 버튼으로 클릭하여 제거할 수 있습니다.

미터법 또는 영국식 단위 표시

1. 사양 편집기의 사양 메뉴에서 배치 및 설정을 클릭합니다.
2. 사양 편집기 배치 및 설정 대화상자의 사양에 호칭 크기를 다음으로 표시 리스트에서 단위 유형을 클릭합니다.
3. 확인을 클릭합니다.

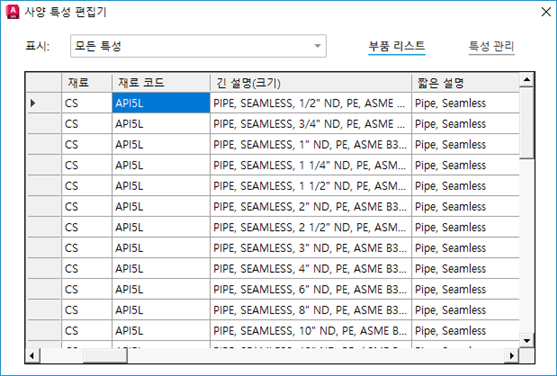

사양에서 구성요소 특성 수정

1. 사양 편집기의 사양 시트 창에서 부품(예: 파이프, PE, ASME B36.10)을 클릭합니다.
2. 특성 편집기를 클릭합니다.
3. 테이블에서 셀을 선택하고 값을 입력합니다. 예를 들어, 재료 코드 열에서 API5L을 지정합니다.

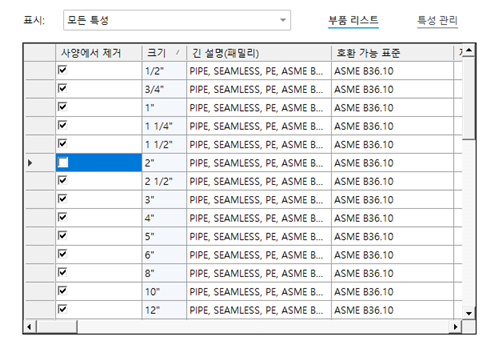

사양에서 구성요소 크기 추가 및 제거

1. 구성요소 크기를 제거하려면 제거할 각 크기(예: 3/4” 및 3”)에 대해 사양에서 제거를 선택합니다.
2. 구성요소 크기를 추가하려면 다음을 수행합니다.

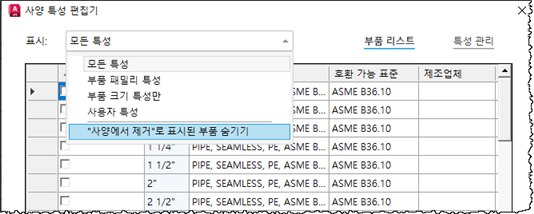

   • 표시 드롭다운 리스트를 클릭하고 "사양에서 제거"로 표시된 부품 숨기기를 선택 취소합니다.

   • 추가할 각 크기(예: 2")에 대해 사양에서 제거를 선택 취소합니다.

     주: “사양에서 제거”로 표시된 부품 숨기기를 선택 취소할 때 추가하려는 구성요소 크기가 표시되지 않으면 카탈로그 편집기를 사용하여 크기를 추가할 수 있습니다.
3. 적용을 클릭합니다.

사양에서 구성요소에 사용자 특성 추가

1. 사양 편집기의 사양 시트 창에서 부품(예: 체크밸브, 스윙, 300 LB, BW, ASME B16.10)을 클릭합니다.
2. 특성 편집기를 클릭합니다.
3. 사양 특성 편집기 대화상자에서 특성 관리를 클릭합니다.
4. 특성 정의 아래의 표시 이름 상자에 이름(예: 밸브 ID)을 입력합니다.
5. 필드 유형 리스트에서 유형(예: 숫자 값)을 클릭합니다.
6. 기본값 상자에 기본값을 입력합니다.

   필드 유형이 True/False인 경우 기본값(True 또는 False)을 지정합니다.

7. 필드 유형이 텍스트인 경우 필드 크기 상자에 1에서 255 사이의 크기를 입력합니다.
8. 추가를 클릭합니다.
9. 확인을 클릭합니다.

카탈로그 변경 사항으로 사양 업데이트

1. 사양 메뉴카탈로그에서 업데이트 확인을 클릭합니다.

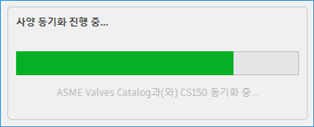

   사양 동기화가 시작됩니다.

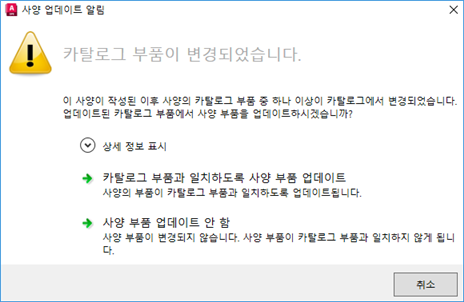

2. 작업이 완료되면 사양 업데이트 알림 대화상자가 표시됩니다. 카탈로그 부품과 일치하도록 사양 부품을 업데이트할지 여부를 선택합니다.

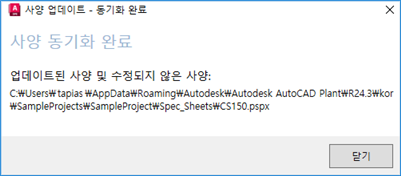

카탈로그 변경 사항으로 여러 사양 일괄 업데이트

1. 업데이트할 사양 파일이 열려 있으면 닫습니다.
2. 사양 메뉴 카탈로그의 사양 일괄 업데이트를 클릭합니다.
3. 열기 대화상자에서 하나 이상의 사양 파일을 선택합니다.
4. 열기를 클릭합니다.

주: 사양을 카탈로그와 동기화하려면 사양 파일이 닫혀 있어야 하며 사양 파일에 대한 독점적 액세스 권한이 필요합니다.
