전역 특성(예: 긴 설명, 압력 클래스, 일람표 등)은 모든 클래스에 한 번 매핑할 수 있습니다. 반면, 개별 클래스 특성은 해당 Plant 3D 클래스 특성에 일대일로 매핑됩니다.
전역 특성 재지정

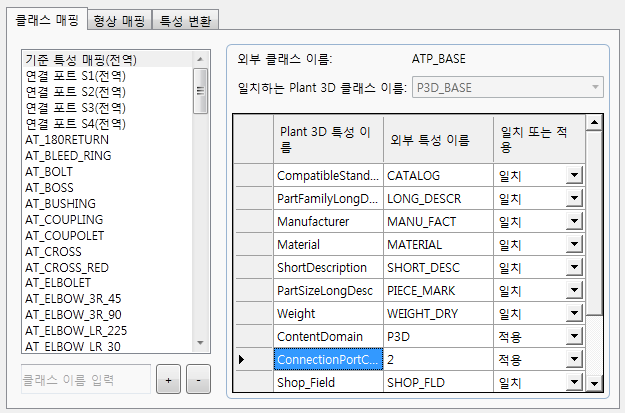

개별 클래스 속성 매핑이 전역 매핑에 우선합니다. 예를 들어, AutoPLANT-Plant 3D 클래스 매핑 대화상자에서 ConnectionPortCount의 전역 매핑은 2입니다.
다음 예에서는 AutoPLANT 데이터를 사용하지만 개념적으로는 CADWorx 매핑에도 적용됩니다.

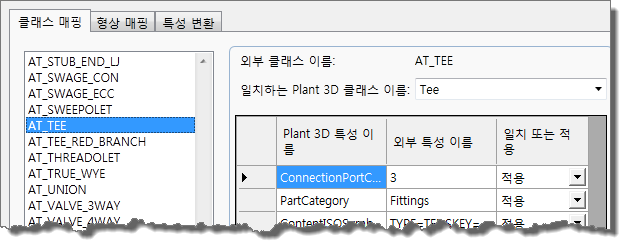

AT_TEE도 이 특성을 정의하는 경우 해당 특성 값이 사용됩니다. 예를 들어, AT_TEE 특성 ConnectionPortCount가 값 3으로 설정된 경우 이 값이 전역 매핑 값을 재지정합니다. 이 경우 다른 모든 클래스의 값은 2이며, AT_TEE 값만 3입니다.

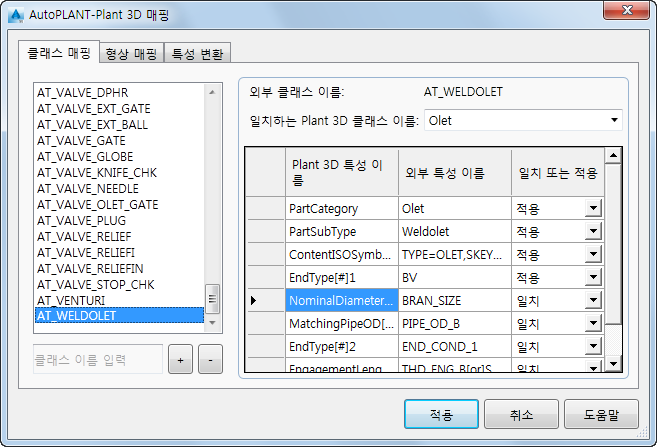

[#] 연산자를 사용하여 특정 포트 번호에 대한 전역 연결 포트 특성을 재지정할 수 있습니다. 다음 예에서는 연결 포트 2에 대한 전역 매핑이 Olet에 대해 재지정되었습니다. 이 경우 NominalDiameter 특성이 Bran_size에 매핑됩니다.
일치 또는 적용
특성을 매핑할 때 해당 값을 일치시키고 대칭하거나 특정 상수 값을 적용할 수 있습니다. 다음은 두 방법에 대한 예입니다.
AT-BOLT AutoPLANT bolt-dia 특성이 Plant 3D 특성 Boltsize에 매핑/일치되어 있습니다. 그러나 Plant 3D 값 Fasteners는 PartCategory 특성에 적용됩니다. 이 예에서 Bolt-dia는 특성으로 일치되지만 Fasteners는 특성 값으로 적용됩니다.
