계단진행 구성요소 인스턴스(instance) 특성

인스턴스(instance) 특성을 수정하여 개별 계단진행의 위치선, 상대 높이, 돌음디딤면 상세 정보 등을 변경합니다.

인스턴스(instance) 특성을 변경하려면 요소를 선택하고 특성 팔레트에서 특성을 변경합니다.

이름	설명
구속조건
위치 선	계단진행을 작성하기 위해 사용되는 위쪽 방향 경로에 상대적인 계단진행의 위치를 지정합니다. 다음 옵션 중에서 선택할 수 있습니다. 외부 지지: 왼쪽(1) 계단진행: 왼쪽(2) 계단진행: 중심(3) 계단진행: 오른쪽(4) 외부 지지: 오른쪽(5)
관련 기준 높이	계단의 베이스 고도에 상대적인 기준 높이를 지정합니다.
상대 상단 높이	계단의 베이스 고도에 상대적인 계단진행의 상단 높이를 지정합니다.
계단진행 높이	계단진행의 계산된 높이를 표시합니다. (읽기 전용)
시공

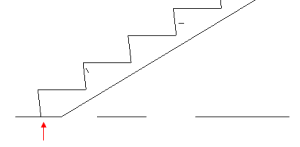

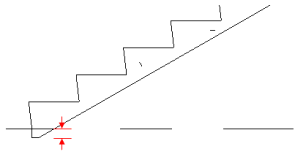

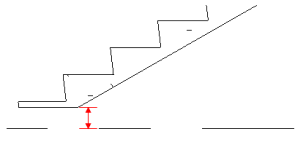

베이스 아래로 확장	계단의 베이스 레벨 아래로 계단진행을 확장할 거리를 지정합니다. 계단진행이 바닥 표면에 있지 않고 바닥 개구부 면에 부착되는 경우에 유용합니다. 계단진행을 바닥 아래로 확장하려면 음수를 입력합니다. 예제: 베이스 아래로 확장 = 0 베이스 아래로 확장 = 0' 5" 베이스 아래로 확장 = -0' 2"
챌판으로 시작	계단진행의 시작에 챌판을 추가하려면 이 옵션을 선택합니다. 시작 챌판을 제거하고 인접한 디딤판을 베이스 고도에 배치하려면 이 옵션의 선택을 해제합니다. 이 옵션의 선택 해제하면 계단진행의 챌판 수가 변경됩니다. 원래 높이를 유지하려면 수동으로 챌판을 추가해야 합니다. 주: 챌판으로 시작이 선택된 경우 계단진행 끝에 노치 연결 방법을 사용할 수 없습니다.
챌판으로 끝남	계단진행의 끝에 챌판을 추가하려면 이 옵션을 선택합니다. 끝 챌판을 제거하려면 이 옵션의 선택을 해제합니다. 이 옵션의 선택 해제하면 계단진행의 챌판 수가 변경됩니다. 원래 높이를 유지하려면 수동으로 챌판을 추가하거나 제거해야 합니다. 주: 챌판으로 끝남이 선택된 경우 계단진행 끝에 노치 연결 방법을 사용할 수 없습니다.
구조
구조	요소에 해석 모델이 있음을 나타냅니다.
돌음디딤면 주: 돌음디딤면 특성은 L자형 및 U자형 돌음디딤면 계단진행에 유효합니다.
돌음디딤면 스타일	돌음디딤면 계단진행 계단에 대한 계산을 지정합니다. 다음 중에서 선택할 수 있습니다. 균형 - 대칭 배치 스타일. (기본값) 단일 점 - 비대칭 배치 스타일. 돌음디딤면 스타일은 단일 중심점에서 계산됩니다.

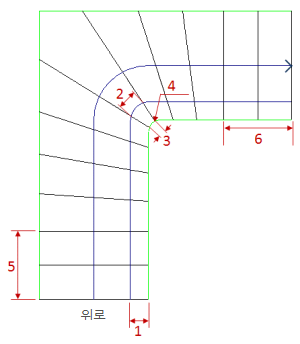

돌음디딤면 특성(주석)	내부 보행시선 간격띄우기 내부 보행시선 최소 폭 내부 경계의 최소 폭 모깎기 반지름 시작할 때 평행 디딤판 끝날 때 평행 디딤판
내부 보행시선 간격띄우기	돌음디딤면 계단진행의 실내 경계에서 내부 보행시선 경로의 거리를 지정합니다. 이 거리는 내부 보행시선 최소 폭을 측정할 위치를 지정합니다. (돌음디딤면 특성의 1을 참조하십시오.)
내부 보행시선 최소 폭	내부 보행시선 간격띄우기에서 측정된 최소 디딤판 깊이를 지정합니다. (읽기 전용)(돌음디딤면 특성의 2를 참조하십시오.)
내부 경계의 최소 폭	돌음디딤면 계단진행의 실내 코너에서 최소 디딤판 깊이를 지정합니다. (돌음디딤면 특성의 3을 참조하십시오.)
코너에서 모깎기	L자형 돌음디딤면 계단진행의 실내 코너 또는 U자형 돌음디딤면 계단진행의 실내 코너 양쪽에 모깍기 형상을 적용하려면 이 옵션을 선택합니다.
모깎기 반지름	돌음디딤면 계단진행의 실내 코너에서 모깎기 형상에 사용될 반지름을 지정합니다. (돌음디딤면 특성의 4를 참조하십시오.)
시작할 때 평행 디딤판	돌음디딤면 계단진행의 시작에 추가할 균일 계단의 수를 지정합니다(선택사항). (돌음디딤면 특성의 5를 참조하십시오.)
끝날 때 평행 디딤판	돌음디딤면 계단진행의 끝에 추가할 균일 계단의 수를 지정합니다(선택사항). (돌음디딤면 특성의 6을 참조하십시오.)
치수
실제 계단진행 폭	독립 측면 지지의 폭을 제외한 디딤판 폭의 값을 지정합니다.
실제 챌판 높이	챌판 높이의 값을 지정합니다. (읽기 전용)
실제 디딤판 깊이	계단 경로를 따라 측정되는 대로 디딤판 깊이의 값을 지정합니다. 읽기 전용 값입니다.
챌판의 실제 수	(읽기 전용)
디딤판의 실제 수	(읽기 전용)
Identity 데이터
ID 데이터 특성의 정의는 계단 구성요소 인스턴스(instance) 특성을 참고하십시오.
공정
공정 특성의 정의는 계단 구성요소 인스턴스(instance) 특성을 참고하십시오.
