계단 디딤판 및 챌판 번호 지정

구성요소 기반 계단의 경우 평면도, 입면도 또는 구획도에서 계단진행의 디딤판/챌판 번호를 표시할 수 있습니다.

다른 주석과 마찬가지로, 이러한 번호는 배치된 뷰에서만 볼 수 있습니다.

디딤판 또는 챌판 번호를 추가하려면

주석 탭태그 패널(디딤판 번호)를 클릭합니다.
특성 팔레트에서 인스턴스(instance) 특성을 수정합니다.
이러한 특성 값은 저장되고 모델에 추가된 추가 디딤판/챌판 번호의 기본값으로 사용되어, 이러한 기본 설정을 한 번 설정하는 방법을 제공합니다.

옵션을 사용하여 디딤판이나 챌판에 주석을 달고, 태그의 방향을 선택하고, 번호에 대한 문자 크기를 변경할 수 있습니다.
평면 뷰에서 번호를 배치할 참조(계단진행 내 위치)에 커서를 놓아 하이라이트합니다.
- 왼쪽
- 왼쪽 1/4
- 중심
- 오른쪽 1/4
- 오른쪽
클릭하여 디딤판/챌판 번호를 배치합니다. (기본적으로 챌판에는 번호가 지정되어 있습니다.)
주: 구획도 또는 입면도에서 디딤판/챌판 번호는 계단 경로만 배치를 위한 참조로 사용할 수 있습니다.
원하는 경우, 이전 단계를 반복하여 계단의 모든 계단진행에 디딤판/챌판 번호를 추가합니다.
디딤판/챌판 번호는 계단의 모든 계단진행에 대해 순차적입니다.
선택 패널에서 (수정)을 클릭하여 명령을 종료합니다.

배치 후 디딤판/챌판 주석을 수정하려면

디딤판/챌판 주석을 선택합니다(필요한 경우 Tab 키를 사용하여 하이라이트합니다).
필요한 경우, 옵션 막대에서 시작 번호 값을 변경합니다.
디딤판/챌판 번호 순서가 새 값에 따라 자동으로 변경되며 계단의 모든 디딤판/챌판 주석이 업데이트됩니다.
특성 팔레트에서 인스턴스(instance) 특성을 수정합니다.
주석이 배치된 후 특성을 편집할 때 주석 배치에 사용된 참조를 변경할 수도 있습니다.
선택한 디딤판/챌판 주석을 삭제하려면 Delete 키를 누릅니다.

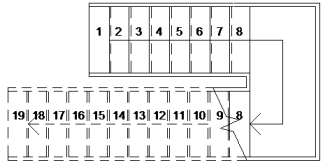

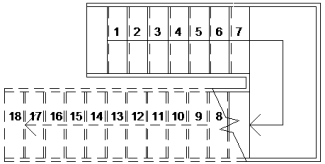

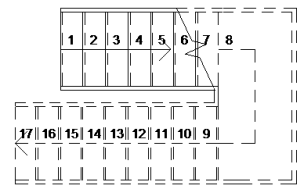

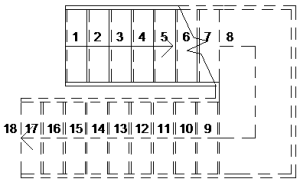

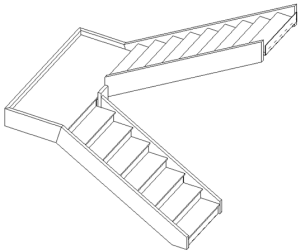

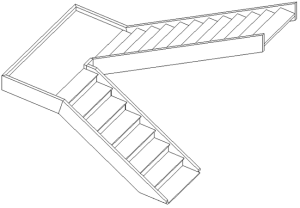

챌판으로 시작하고 끝나는 계단진행

주: 챌판으로 끝나는 계단진행에서 디딤판에 번호를 지정하는 경우 마지막 디딤판의 번호는 계단참에 해당합니다(이전 그림에서 8번).
