계단참 구성요소를 스케치하여 작성

계단 조합을 작성할 때 경계를 스케치하여 사용자 모양의 계단참 구성요소를 작성합니다.

계단참 구성요소를 스케치하면 사용자 모양의 계단참을 작성할 수 있습니다. 계단 작성 중에 불규칙한 모양을 만들기 위해 자동으로 작성된 계단참 구성요소를 수정해야 하는 경우 스케치 기반으로 변환 도구를 사용하여 구성요소를 스케치 기반 구성요소로 변환하고 스케치를 편집합니다.

중요사항: 스케치하여 구성요소를 작성하는 경우 공통 구성요소 도구를 사용하여 계단 구성요소를 작성할 때처럼 구성요소 간의 관계가 자동으로 설정되지 않습니다. 예를 들어, 계단진행 및 계단참 구성요소를 스케치하고 계단진행 폭을 변경하는 경우 계단참 모양이 자동으로 변경되지 않습니다. 스케치된 구성요소는 수동으로 업데이트해야 합니다.

계단참 구성요소를 스케치하여 작성하려면

1. 평면 뷰 또는 3D 뷰를 엽니다.
2. 계단 조합 편집 모드로 전환합니다.
   • 스케치된 계단진행의 계단참 구성요소를 스케치하려면 계단진행을 선택하고 편집 패널에서 (계단 편집)을 클릭합니다.
   • 새 계단 조합에 대한 계단참 구성요소를 스케치하려면 건축 탭순환 패널(계단)을 클릭합니다.
3. 수정 | 계단 작성 탭구성요소 패널(계단참)을 클릭합니다.
4. 그리기 갤러리에서 (스케치 작성)을 클릭합니다.
5. 그리기 패널에서 (경계)를 클릭합니다.

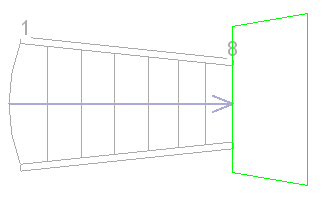

6. 그리기 도구를 사용하여 계단참 경계를 스케치합니다. 스케치 요소를 참고하십시오.

7. 선택적으로, 보행시선을 표시하기 위해 사용자 계단 경로를 그릴 수 있습니다. (계단 경로)를 클릭하고 경로를 스케치합니다.
   주: 계단 경로 스케치는 주석 계단 경로를 생성하기 위해 사용됩니다. 계단 경로가 표시되는 방식을 변경하려는 경우 계단 경로 스케치를 편집할 수 있습니다.
8. (편집 모드 완료)를 클릭하여 스케치 모드를 종료합니다.
