패밀리 매개변수 연관

패밀리 매개변수를 연관시키면 호스트 패밀리에 내포된 패밀리 매개변수를 프로젝트 뷰에서 제어할 수 있습니다. 인스턴스 매개변수 또는 유형 매개변수를 제어할 수 있습니다.

매개변수를 연관시키려면 매개변수 유형이 동일해야 합니다. 예를 들어, 호스트 패밀리의 문자 매개변수를 내포된 패밀리의 문자 매개변수와 연관시킵니다.

비디오: 내포된 패밀리에 패밀리 매개변수 연관

호스트 패밀리 매개변수를 유형이 동일한 두 개 이상의 내포된 패밀리 매개변수와 연관시킬 수 있습니다. 또한 이 매개변수를 내포된 다중 패밀리와 연관시킬 수 있습니다.

예제:

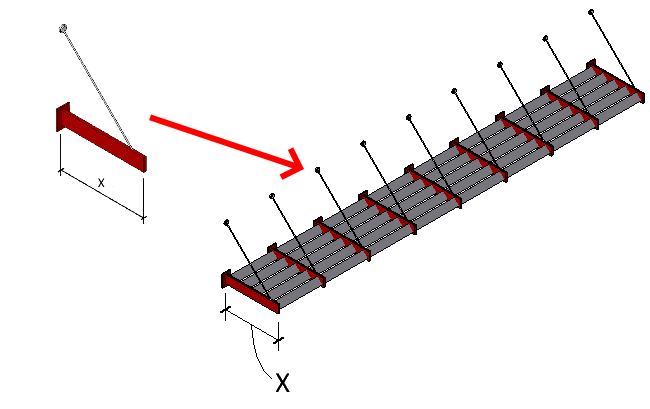

• 벽 장착 음영 패밀리에서 지지는 배열의 형상을 보다 쉽게 제어할 수 있도록 하는 내포된 패밀리입니다. 배치될 때 음영의 길이에 따라 필요한 개수의 지지가 배열됩니다. 지지 길이 매개변수는 지지가 벽에서 연장되는 거리를 정의하고 해당 값을 지지의 내포된 패밀리 형상으로 전달해야 합니다.

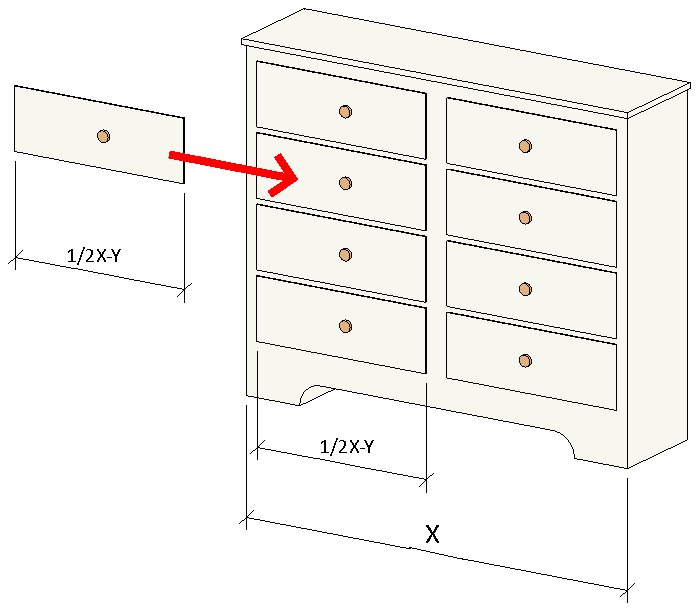

• 서랍장에는 서랍이 내포된 패밀리로 포함되어 있습니다. 상자 패밀리의 폭 매개변수가 내포된 서랍 패밀리로 전달되므로 상자 개구부에 올바르게 맞출 수 있습니다.


패밀리 매개변수를 연관시키려면

1. 사용 가능한 유형 중에서 인스턴스(instance) 매개변수 또는 유형 매개변수를 가진 패밀리를 작성합니다.
2. 패밀리를 저장하고 호스트 패밀리에 로드합니다.
3. 새 패밀리를 연 상태에서 작성 탭모델 패널(구성요소)을 클릭한 다음 로드된 패밀리의 인스턴스를 원하는 만큼 배치합니다.
4. 수정 탭특성 패널(패밀리 유형)을 클릭합니다.
5. 패밀리 유형 대화상자의 매개변수에서 추가를 클릭합니다.
6. 내포된 패밀리에서 조절하려는 매개변수와 동일한 유형의 새 매개변수 작성 단계를 수행합니다.
7. 패밀리 유형 대화상자를 닫으려면 확인을 클릭합니다.
8. 호스트 패밀리에서 로드된 패밀리의 인스턴스(instance)를 선택합니다.
9. 인스턴스 특성을 편집하려면 특성 팔레트를 사용합니다. 유형 특성을 편집하려면 특성 팔레트에서 유형 편집 을 클릭합니다.

   인스턴스 특성 및 유형 특성의 경우, 오른쪽 열의 열 헤딩에 등호 기호(=)가 있습니다. 특정 매개변수 옆에 있는 회색 버튼은 다른 매개변수와 연관시킬 수 있음을 나타냅니다.

10. 6단계에서 작성한 매개변수와 동일한 유형의 매개변수 옆에 있는 버튼을 클릭합니다.

    예를 들어 문자 매개변수를 작성한 경우, 여기서 문자 매개변수를 선택해야 합니다.

11. 대화상자가 표시되면 6단계에서 작성한 매개변수를 선택하여 현재 매개변수와 연관시키고 확인을 클릭합니다.
    주: 두 매개변수를 연결하면 버튼에 등호 이(가) 나타납니다.
12. 특성 팔레트에서 적용을 클릭하거나 확인을 클릭하여 유형 특성 대화상자를 닫습니다.
13. 계속해서 호스트 패밀리를 작성한 후 저장합니다.
14. 프로젝트에 패밀리를 로드한 후 몇 개의 인스턴스를 배치합니다.
15. 패밀리의 인스턴스를 선택합니다.
16. 작성한 유형이나 인스턴스(instance) 특성을 찾습니다.

    인스턴스 특성을 편집하려면 특성 팔레트를 사용합니다. 유형 특성을 편집하려면 특성 팔레트에서 유형 편집 을 클릭합니다.

17. 원하는 값을 지정하고 특성 팔레트에서 적용을 클릭하거나 유형 특성 대화상자에서 확인을 클릭합니다.

    내포된 패밀리는 입력한 값에 따라 변경됩니다.
