분전반 일람표의 모양을 사용자화할 수 있습니다. 일반 모양에 대한 설정뿐만 아니라 회로 정보 및 부하 요약도 지정할 수 있습니다.
- 관리 탭
분전반 일람표 템플릿
템플릿 편집을 클릭합니다.
- 템플릿 편집 대화상자의 템플릿에 대해 템플릿을 선택하고 열기를 클릭합니다.
- 분전반 일람표 템플릿 수정 탭에서 템플릿 옵션 설정을 클릭합니다.
- 필요에 따라 다음 카테고리에서 템플릿 옵션을 설정합니다.

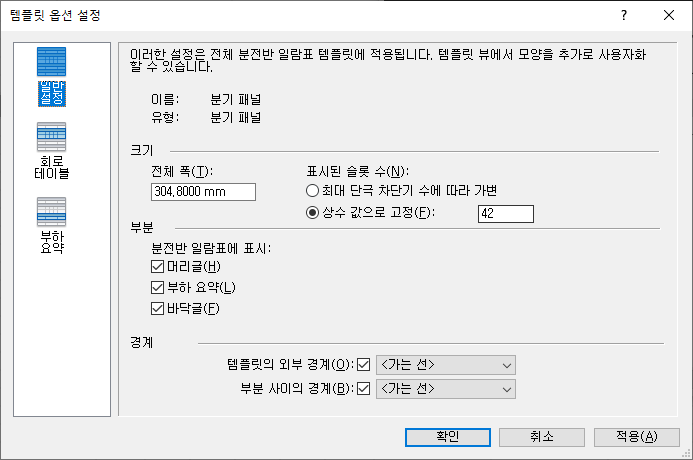

일반 설정
- 왼쪽 창에서 일반 설정을 선택합니다.
- 전체 폭에 대해 플로팅된 일람표의 폭을 인치 단위로 지정합니다.
- 표시된 슬롯 수에 대해 표시할 슬롯이 전기 시설물에서 결정되는지 여부를 지정하거나 상수 값을 설정합니다. 최대 단극 차단기 수에 따라 가변을 선택하는 경우 전기 장비 특성의 최대 단극 차단기 수 매개변수에 따라 슬롯 수가 결정됩니다.
주: 장치의 극 수가 템플릿에 의해 지정된 슬롯 수를 초과하면 경고가 표시됩니다.
- 분전반 일람표에 표시에 대해 템플릿의 머리글, 부하 요약 및 바닥글 부분을 표시할지 여부를 지정합니다.
- 경계에 대해 템플릿의 외부 경계 및 부품 간의 경계를 표시할지 여부를 지정합니다.
일반 설정 옵션을 통해 폭, 부품, 경계, 표시되는 슬롯 및 부품의 수 등 전체 분전반 일람표 모양을 사용자화할 수 있습니다. 분전반 일람표를 작성하기 전 또는 후에 사용자 지정에 맞추어 이러한 설정을 수정할 수 있습니다.

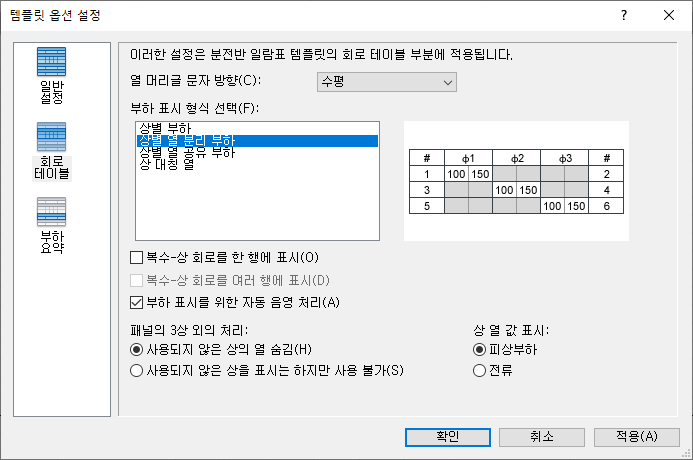

회로 테이블
- 왼쪽 창에서 회로 테이블을 선택합니다.
- 열 머리글 문자 방향을 지정합니다. 부하 표시에 대해 선택한 형식을 사용하면 부하 테이블의 형식을 사용자화할 수 있는 대화식 방법이 제공됩니다.
- 부하 표시 형식을 지정합니다. 형식 옵션은 편집하는 분전반 일람표 템플릿 유형(및 패널 구성)에 따라 다릅니다. 패널 구성에 따라 사용 가능한 형식 옵션이 결정됩니다.
- 상 열에 측정 단위를 지정합니다.
- 복수-상 회로의 경우 회로를 한 행에 표시할지 여부를 지정합니다.
- 복수-상 회로에 대해 여러 행을 표시할지 여부를 지정합니다.
- 부하 표시를 위한 자동 음영 처리를 지정합니다. 자동 음영처리를 활성화하는 경우 다음과 같은 효과가 있습니다.
- 1극 또는 2극 패널에서 사용되지 않은 상과 관련된 표시 열의 셀이 음영처리됩니다. 3상 외 패널의 경우 표시를 선택하고 사용되지 않은 상에 대한 열을 비활성화합니다.
- 일반 설정 > 크기에서 크기가 상수 값으로 고정된 일람표의 경우 패널의 최대 단극 차단기 수 매개변수 값보다 큰 행의 셀에 음영이 적용됩니다.
- 유효한 하중 값 위치를 나타내지 않는 셀에는 음영이 적용됩니다.
주: 이 옵션은 부품 유형 = 배전반, 패널 구성 = 두 개 열, 회로 가로로/두 개 열/회로 가로로인 경우 사용할 수 있습니다. - 상 열 값을 피상부하(VA) 또는 전류(암페어) 단위로 표시할지 여부를 지정합니다.
분전반 일람표 회로 정보의 배치 및 회로 관련 설정을 지정합니다.

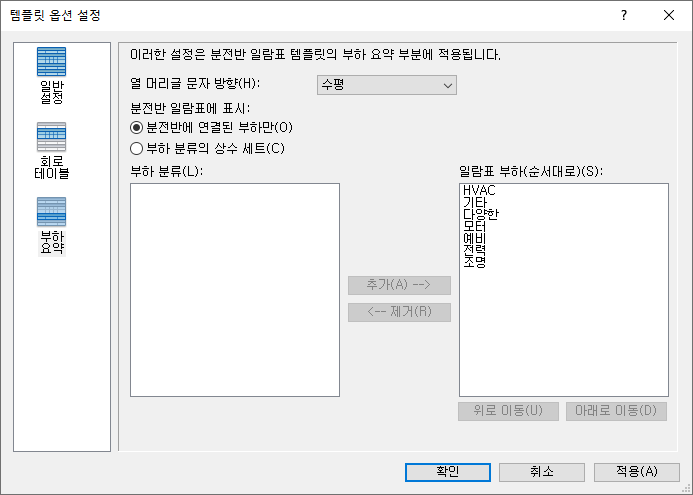

부하 요약
- 왼쪽 창에서 부하 요약을 선택합니다.
- 열 머리글 문자 방향에 대해 문자 표시 방법을 지정합니다.
- 분전반 일람표에 표시에 대해 연결된 부하만 표시할지 아니면 부하의 상수 세트를 표시할지 여부를 지정합니다. 상수 세트를 선택한 경우 추가 및 제거 버튼을 사용하여 표시할 부하를 지정합니다.
분전반 일람표에 표시할 부하 클래스를 지정하고 부하 클래스의 순서를 지정합니다.
부하 요약 옵션
