전용 옵션 메뉴를 사용하여 구부림 상세에 대해 표시되는 치수 또는 사용되는 치수 스타일 등의 구부림 상세 옵션을 보고 수정할 수 있습니다.
일람표 특성에서 구부림철근 상세 옵션 대화상자에 액세스하려면:
- 일람표를 엽니다(프로젝트 탐색기에서 이름을 두 번 클릭하거나 해당 탭을 클릭).
- 일람표 특성 팔레트의 기타에서 형식 옆에 있는 편집을 클릭합니다.
- 일람표 특성 대화상자
형식 탭에서 구부림 상세 필드를 선택하고 필드 특성 옵션 옆에 있는 편집을 클릭합니다.
| 옵션 | 설명 |
|---|---|
| 그래픽 | |

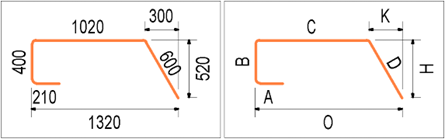

| 보강 철근 모양 매개변수 | 구부림 상세에 세그먼트 길이 및 각도의 값이나 보강 철근 모양 패밀리에 지정된 매개변수 이름이 표시되는지 여부를 지정합니다.
 |
| 선 스타일 | 구부림 상세에 사용되는 선 스타일을 지정합니다. |

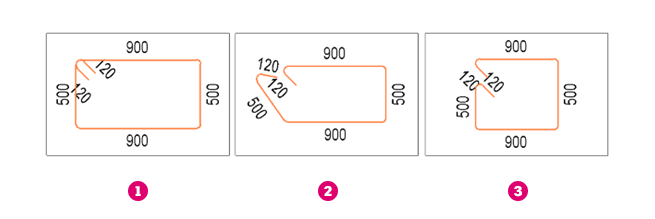

| 표현 | 닫힌 등고선 철근의 구부림 상세가 보강 철근과 동일하게 표시되는지, 간격띄우기 세그먼트와 함께 표시되는지 또는 전개된 상태로 표시되는지 지정합니다.
|

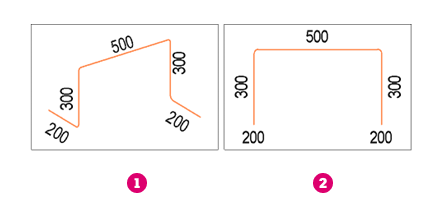

| 3D 모양을 위한 뷰 | 3D 보강 철근 모양을 나타내는 구부림 상세에 대한 뷰 방향을 지정합니다.
|
| 다양한 보강 철근 치수 | 동일한 행에 그룹화된 철근에 대한 값을 여러 개 표시할지 아니면 최소값 및 최대값을 표시할지 여부를 지정합니다. |
| 길이 | 구부림 상세에 대한 길이 치수를 표시할지 여부를 지정합니다. |
| 길이 표시 형식 | 세그먼트 길이를 구부림 상세에 대한 치수를 사용하여 표시할지 아니면 문자를 사용하여 표시할지 여부를 지정합니다. |
| 호 길이 표시 형식 | 호 길이를 구부림 상세에 대한 치수를 사용하여 표시할지 아니면 문자를 사용하여 표시할지 여부를 지정합니다. |
| 치수 문자 위치 | 구부림 상세 치수 문자가 항상 치수선의 외부에 있어야 하는지 아니면 치수 기본값에 따라 배치되어야 하는지 여부를 지정합니다.
|

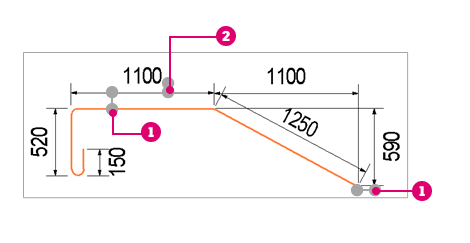

| 치수 간격띄우기 | 치수가 기입된 세그먼트를 기준으로 구부림 상세 치수선 간격띄우기를 지정합니다.
|
| 후크 길이 | 구부림 상세에 대한 후크 길이 치수를 표시할지 여부를 지정합니다. |

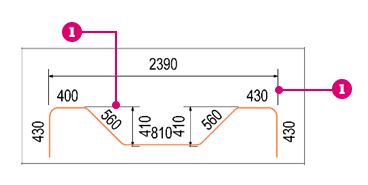

| 기타 치수 | 보강 철근 모양 패밀리에 정의된 대로 직교 또는 전체 치수와 같은 다른 치수 (1)를 표시할지 여부를 지정합니다.
 |
| 각도 | 구부림 상세에 대한 각도 치수를 표시할지 여부를 지정합니다. |
| 각도 치수 스타일 | 구부림 상세에 사용할 각도 치수 스타일을 지정합니다. |

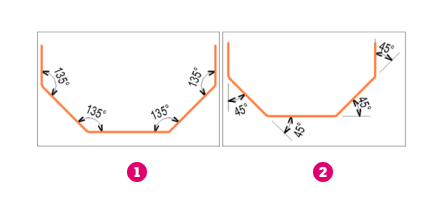

| 각도 측정 | 구부림 상세 세그먼트 간의 내부 또는 외부 각도를 측정할지 여부를 지정합니다.
|
| 각도 표시 | 구부림 상세 각도 치수를 모든 각도에 대해 표시할지 아니면 90도보다 크거나 작은 각도에 대해서만 표시할지 여부를 지정합니다. |

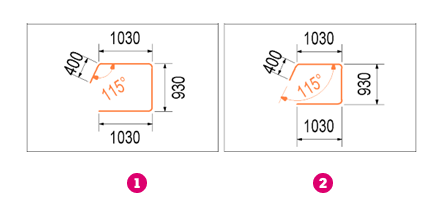

| 각도 문자 위치 | 구부림 상세 각도 치수 문자가 항상 치수선의 외부에 있어야 하는지 아니면 치수 기본값에 따라 배치되어야 하는지 여부를 지정합니다. |
| 각도 치수 간격띄우기 | 구부림 상세 각도 치수선 간격띄우기를 지정합니다.
|
| 후크 각도 | 구부림 상세에 대한 후크 각도 치수를 표시할지 여부를 지정합니다. |
| 구부림 지름/반지름 | 구부림 상세 호 세그먼트에 대한 철근 구부림을 반지름을 사용하여 표시할지 아니면 지름 치수를 사용하여 표시할지 여부를 지정합니다. |
| 반지름 치수 스타일 | 구부림 상세에 대한 반지름 치수 스타일을 지정합니다. |
| 지름 치수 스타일 | 구부림 상세에 대한 지름 치수 스타일을 지정합니다. |
| 치수 유형 | 철근 구부림을 구부림 상세에 대한 반지름을 사용하여 표시할지 아니면 지름 치수를 사용하여 표시할지 여부를 지정합니다. |
| 세그먼트 구부림 | 구부림 상세에 대한 세그먼트 구부림 치수도 표시할지 여부를 지정합니다. |
| 후크 구부림 | 구부림 상세에 대한 후크 구부림 치수도 표시할지 여부를 지정합니다. |
표준
전개
간격띄우기
