포함된 일람표를 사용하여 룸, 공간 또는 MEP 시스템에 포함된 요소에 관한 정보를 표시합니다.
포함된 일람표란 무엇입니까?

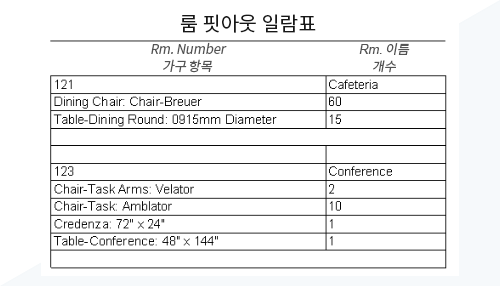

포함된 일람표를 사용하면 다른 카테고리의 일람표 내부에 일람표 카테고리를 작성할 수 있습니다. 포함된 일람표를 작성하려면 최상위 카테고리가 룸, 공간, 덕트 시스템, 배관 시스템 또는 전기 회로여야 합니다. 위의 예에서는 가구 일람표가 룸 일람표에 포함되어 있습니다.
이 기능을 사용해야 하는 이유
더 큰 시스템에 속한 개별 부품이나 룸 또는 공간에 속한 구성요소의 일람표를 작성해야 하는 경우 포함된 일람표를 사용합니다. 예를 들어, 병원에서 작업하는 동안 각 병실의 모든 장비를 추적하고자 하는 경우 각 병실에 표시된 이러한 항목에 대해 포함된 일람표를 작성할 수 있습니다. 덕트 시스템의 모든 공기 터미널에 대한 일람표를 작성할 수 있습니다.
어떻게 작성합니까?
- 공간, 덕트 시스템, 배관 시스템 또는 전기 회로에 대한 일람표를 작성합니다.
- 일람표에 대한 특성 팔레트에서 필드에 대해 편집을 클릭합니다.
- 일람표 특성 대화상자에서 다음 작업을 수행합니다.
- 포함된 일람표 탭을 클릭합니다.
- 포함된 일람표를 클릭합니다.
- 카테고리를 선택합니다.
- 포함된 일람표 특성 버튼을 클릭합니다.
- 일람표 특성 대화상자(포함된 일람표의 경우)의 사용 가능한 필드 리스트에서 필드를 선택한 다음 추가를 클릭하여 일람표 필드로 이동합니다.
사용 가능한 필드 선택 드롭다운 리스트를 사용하여 상위 일람표 및 포함된 일람표에 대해 선택된 카테고리에서 필드를 선택할 수 있습니다.
위로 이동 및 아래로 이동 버튼을 사용하여 일람표 필드 리스트에서 필드 순서를 정렬하고 대화상자에서 확인을 클릭합니다.포함된 일람표에 대해 선택한 필드가 상위 일람표의 각 행 아래 표시됩니다.
주: 포함된 일람표에 행을 삽입하는 경우 각 카테고리는 필드 선택 대화상자의 탭으로 사용할 수 있습니다.
