경사 및 테이퍼된 벽

벽 매개변수를 조정하고 경사 벽 프로파일 및 테이퍼된 벽 프로파일을 작성하는 방법에 대해 알아봅니다.

경사 벽 및 테이퍼된 벽을 작성할 수 있습니까?

Revit 2022에서 작업할 경우 경사 벽 및 테이퍼된 벽을 작성할 수 있습니다.

Revit 2021 이전 릴리즈에서는 바닥에서 90도인 벽만 작성할 수 있습니다. 경사 벽을 작성할 수는 있지만 "면으로 벽 만들기" 방법을 사용하거나 내부 패밀리를 작성해야 했습니다. Revit 2021에서는 경사 벽 기능이 도입되어 수직에서의 각도 매개변수를 기준으로 하여 외부 면 또는 내부 면 방향으로 벽을 기울일 수 있습니다. 전체 벽은 이 값을 기준으로 하여 기울어집니다. 이 기능은 벽을 작성할 때 옵션을 확장하는 유용한 추가 기능이었지만 테이퍼된 벽을 작성할 수 있는 방법은 여전히 없었습니다. 경사 벽에서 벽의 내부 및 외부 면이 서로 평행을 유지하여 전체 벽을 경사지게 합니다.

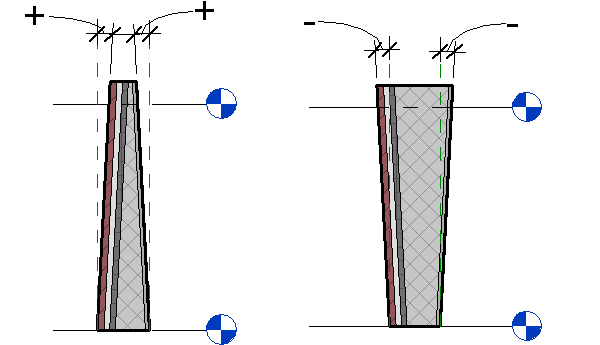

Revit 2022는 경사 벽 기능이 확장되어 테이퍼된 벽을 작성할 수 있습니다. 테이퍼된 벽에서 횡단면을 사용하면 벽 면의 내부 및 외부 각도를 독립적으로 설정하여 벽 횡단면을 테이퍼할 수 있습니다.

이 기능을 사용해야 하는 이유는 무엇일까요?

물론 경사 및 테이퍼된 벽의 필요성은 설계하는 프로젝트의 종류에 따라 달라집니다. 프로젝트마다 경사 또는 테이퍼된 벽이 필요한 것은 아니지만 필요할 때 벽을 작성할 수 있는 기능이 있으면 좋습니다. 이제 사용 중인 도구 때문에 설계를 포기할 필요가 없습니다. 이러한 요소를 필요로 할 때 생성할 수 있다는 것을 아는 것이 중요합니다.

경사 또는 테이퍼된 벽을 작성하려면 어떻게 해야 합니까?

경사 벽과 테이퍼된 벽을 작성하는 단계는 서로 비슷합니다.

1. 벽을 선택하고 특성 팔레트에서 횡단면 매개변수를 설정합니다.
   주: 테이퍼된 횡단면을 선택하려면 벽 구조에 가변 레이어가 포함되어 있어야 합니다. 가변 벽 레이어의 설정에 대한 자세한 내용은 구성요소 벽 정보를 참고하십시오.
2. 벽 경사/테이퍼의 각도를 설정합니다.

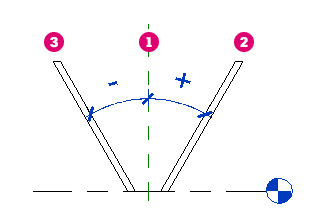

   • 경사 - 수직에서의 각도 매개변수를 설정합니다. 양수 값은 벽이 벽 외부 면에서 멀리 떨어져 각도를 이루게 하고, 음수 값은 벽이 벽 외부 면을 향하도록 각도를 지정합니다. 예제 이미지에서는 벽의 수직 면이 파형선 으로 표시되어 있고, 선 왼쪽이 벽의 외부 면입니다. 양수 값은 벽을 외부 에서 멀리 기울어지게 만들고, 음수 값은 벽을 외부 .


     이 비디오에서는 경사 벽을 작성하는 방법을 보여 줍니다.

   • 테이퍼 - 각도 재지정 사용(테이퍼된 횡단면에 대해 기본 유형 매개변수를 설정할 수 있음)을 선택하고 벽의 내부 및 외부 면에 대한 각도를 설정합니다. 각도의 유형 값이 올바른 경우 횡단면을 테이퍼로 설정하면 벽에 각도가 적용됩니다.
     각도가 양수이면 면의 맨 위 모서리가 벽의 중심을 향해 기울어집니다. 각도가 음수이면 면의 맨 위 모서리가 벽의 중심에서 멀리 기울어집니다. 테이퍼된 벽에 정의된 각도로 인해 가변 레이어의 폭이 0 아래로 감소하는 경우에는 벽을 작성할 수 없고 경고가 표시됩니다. 각도를 변경해야 하거나 벽 높이를 변경해야 합니다.



     이 비디오에서는 테이퍼된 벽을 작성하는 방법을 보여 줍니다.

추가 고려 사항

벽 구조에는 "테이퍼된" 횡단면을 사용할 수 있도록 하는 가변 레이어가 포함되어 있어야 합니다. 가변 레이어가 정의되면 추가 유형 매개변수를 사용할 수 있습니다. 횡단면 인스턴스(instance) 매개변수가 테이퍼로 설정된 경우 기본 외부 각도, 기본 내부 각도 및 폭 측정 위치 유형 매개변수는 벽의 기본 횡단면을 설정하는 데 사용됩니다.

폭 측정 위치 매개변수는 테이퍼된 벽의 각도가 설정되는 방법을 결정합니다. 가변 레이어의 폭은 선택한 위치에서 측정됩니다. 설정된 각도와 벽의 높이는 다른 지점에서 벽의 폭을 정의합니다. 가변 레이어의 폭이 0이 되는 각도와 높이의 조합을 사용할 수 있습니다. 이 경우 벽 폭이 0 아래로 떨어지지 않도록 하기 위해 벽의 각도 또는 벽의 높이를 변경해야 함을 알리는 경고가 표시됩니다.

경사 및 테이퍼된 벽 사용에 대한 자세한 내용은 모범 사례: 경사 벽 및 모범 사례: 테이퍼된 벽을 참고하십시오.
