커튼월 편집

커튼월을 편집하여 멀리언 및 패널의 사용자 패턴을 작성하는 방법을 알아봅니다.

커튼월 분석

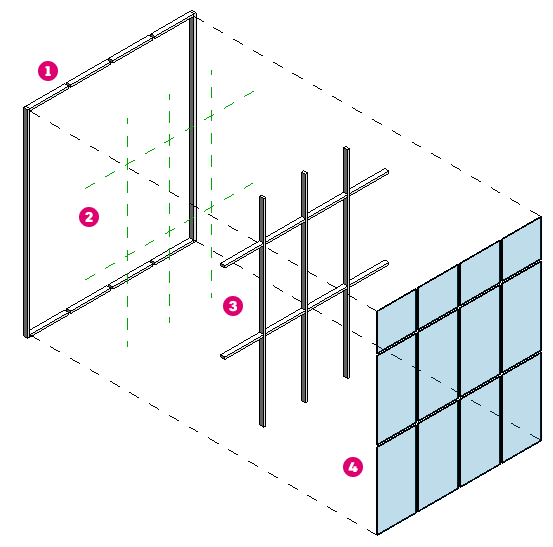

Revit의 커튼월 편집을 이해할 수 있도록 먼저 커튼월 요소를 구성하는 부품을 검사하겠습니다. 이러한 부품을 이해하면 편집할 수 있는 항목과 편집 작업을 할 수 있는 위치를 더 잘 이해할 수 있습니다. 커튼월을 작성할 수 있도록 다음 4개의 하위 시스템이 함께 제공됩니다.

• 벽 경계 - 경계는 커튼월의 바깥 가장자리입니다. 경계는 벽의 시작점 및 끝점과 벽 높이(베이스 및 상단 구속조건 인스턴스(instance) 매개변수로 정의됨)에 의해 설정됩니다. 일반적으로 커튼월은 직사각형이지만 벽의 프로파일을 편집하여 다른 경계 모양을 작성할 수 있습니다. 수평 및 수직 벽 경계에는 벽 유형 특성에서 지정된 멀리언 패밀리가 있습니다.
• 그리드 - 그리드는 커튼월의 전체 표면을 더 작은 부분으로 분할합니다. 커튼월의 유형 특성에서 일정한 간격의 그리드를 설정할 수 있으며 커튼월이 작성되면 그리드가 자동으로 배치됩니다. 그리드를 커튼월에 수동으로 배치할 수도 있습니다. 인스턴스(instance) 특성은 수직 및 수평 그리드의 각도를 제어합니다.
• 멀리언 - 멀리언 패밀리는 커튼월의 그리드 선과 경계에 배치됩니다. 멀리언 패밀리에서 사용되는 프로파일 패밀리에 따라 멀리언의 모양과 크기가 설정됩니다.
• 커튼 패널 - 커튼 패널은 그리드로 설정된 커튼월의 영역을 채웁니다. 일반적으로 패널은 유리 또는 솔리드 패널이지만, 다른 벽 유형으로 구성되거나 커튼 패널 및 문으로 사용되는 특수 패밀리 유형일 수도 있습니다. 커튼월에 사용된 패널은 커튼월 유형으로 설정되거나 다른 패널에 대해 개별적으로 교체될 수 있습니다.

커튼월 유형 및 인스턴스(instance) 매개변수 제어

커튼월을 편집할 때 가장 먼저 봐야 할 것은 커튼월의 유형 특성입니다. 이 기능은 한 곳에서 모든 모델의 여러 커튼월에 영향을 줄 수 있으므로 가장 강력합니다. 유형 특성을 설정하면 커튼월을 배치할 때 사용되는 기본값이 설정됩니다. 커튼월의 유형 특성에서 설정할 수 있는 매개변수는 다음과 같습니다.

• 커튼 패널 - 커튼월에 사용되는 기본 패널 패밀리를 설정합니다.

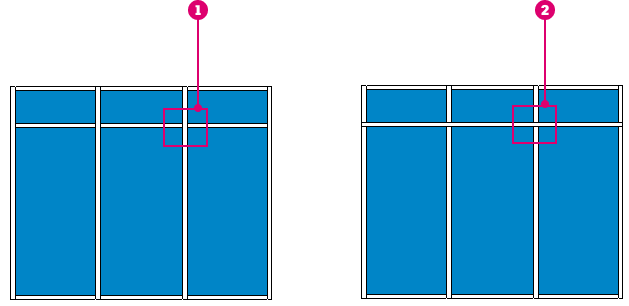

• 결합 조건 - 수직 멀리언이 연속으로 모델링되는지() 또는 수평 멀리언이 연속으로 모델링되는지()를 제어하려면 이 매개변수를 사용합니다.

• 수직 그리드 및 수평 그리드 - 커튼월에서 그리드 선의 간격을 설정합니다. 커튼월의 치수가 증가하면 그에 따라 그리드 선이 자동으로 배치됩니다. 그리드가 고정 개수로 설정된 경우 커튼월에 배치된 커튼월 그리드 수는 인스턴스(instance) 특성에서 제어됩니다.
• 수직 및 수평 멀리언 - 경계 및 내부 멀리언에 사용되는 기본 멀리언 패밀리를 설정합니다. 커튼월의 모든 그리드에 멀리언이 배치됩니다. 뷰 방향에 따라 좌우가 반전될 수 있으므로 경계는 경계 1 및 경계 2로 표시됩니다. 가장 좋은 방법은 경계 매개변수 중 하나를 변경하고 대화상자에서 적용을 클릭하여 변경의 영향을 받는 경계를 파악하는 것입니다.

커튼월을 선택하면 커튼월의 유형 특성에 의해 커튼월 그리드, 멀리언 또는 패널이 설정된 경우 핀 아이콘 이 표시됩니다. 핀 요소를 변경하려면 먼저 핀 아이콘을 클릭하여 요소의 고정을 해제해야 합니다.

커튼월의 인스턴스(instance) 매개변수에서 유형 매개변수로 정의된 커튼월 그리드의 세부 그리드 위치 및 각도를 제어합니다. 수직 및 수평 그리드는 커튼월의 시작, 끝 또는 중심에 맞춰집니다. 간격띄우기 값은 그리드 자리맞추기 설정을 더 미세하게 조정할 수 있습니다. 그리드의 각도 매개변수는 커튼월 경계와 관련이 있으므로 -89~89로 설정하여 커튼월 그리드를 회전할 수 있습니다.

15도의 수평 및 수직 그리드

그리드 및 멀리언 사용자화

유형 특성을 사용하면 그리드와 멀리언을 제어할 수 있지만 항상 동일한 간격을 사용하는 일반 그리드를 작성하는 방법만 제공됩니다. 보다 복잡한 패턴을 위해서는 커튼월 그리드를 수동으로 배치해야 합니다. 멀리언을 배치하려면 커튼월 그리드를 먼저 배치해야 합니다.

1. 3D 뷰 또는 입면뷰를 엽니다.
2. 건축 탭작성 패널(커튼월 그리드)을 클릭합니다.
3. 수정 | 커튼 그리드 배치 탭배치 패널을 클릭하고 배치 유형을 선택합니다.
   • 모든 세그먼트 - 커튼월의 한 경계에서 반대쪽 경계까지 커튼월 그리드를 배치합니다.
   • 하나의 세그먼트 - 선택한 패널의 한 패널 가장자리에서 다른 패널 가장자리로 커튼월 그리드를 배치합니다.
   • 선택된 항목을 제외한 모든 항목 - 커튼월의 한 경계에서 반대쪽 경계까지 커튼월 그리드를 배치합니다. 두 번째 단계로 커튼월 그리드가 필요하지 않은 커튼월 그리드 세그먼트를 클릭합니다.
4. 커서를 벽 가장자리를 따라 두면 임시 그리드 선이 표시됩니다.
5. 그리드 선을 배치하려면 클릭하십시오.

   그리드(설계 단위)의 각 단면이 선택한 유형의 각 커튼월 패널로 채워집니다.

6. 완료되면 Esc 키를 클릭합니다.
7. 추가 그리드 선을 추가하거나 필요한 경우 수정을 클릭하여 도구를 종료합니다.

기존 그리드 선의 경우 세그먼트 추가/제거 도구를 사용합니다.

1. 커튼월 그리드를 선택합니다.
2. 수정 | 커튼월 그리드 탭커튼월 그리드 패널세그먼트 추가/제거를 클릭합니다.
3. 커튼 그리드 세그먼트를 클릭하여 제거합니다.

   세그먼트를 제거할 때 인접 패널이 결합됩니다.

4. 도면 영역의 빈 공간을 클릭합니다.

필요한 패턴으로 커튼월 그리드를 작성한 후 커튼월 그리드 선에 멀리언을 추가합니다.

1. 건축 탭작성 패널(멀리언)을 클릭합니다.
2. 유형 선택기에서 원하는 멀리언 유형을 선택합니다.
3. 수정 | 멀리언 배치 탭배치 탭에서 다음 도구 중 하나를 선택합니다.
   • 그리드 선: 도면 영역에서 그리드 선을 클릭하는 경우 이 도구는 전체 그리드 선에 멀리언을 배치합니다.
   • 그리드 선 세그먼트: 도면 영역에서 그리드 선을 클릭하는 경우 이 도구는 클릭하는 그리드 선의 개별 세그먼트에 멀리언을 배치합니다.
   • 모든 그리드 선: 도면 영역에서 그리드 선을 클릭하는 경우 이 도구는 모든 그리드 선에 멀리언을 배치합니다.
4. 도면 영역을 클릭하여 그리드 선에 멀리언을 원하는 대로 배치합니다.
5. 수정을 클릭합니다.

다음 비디오에서는 사용자 그리드 패턴을 사용하도록 커튼월을 수정하는 방법을 보여 줍니다.

패널 교체

커튼 패널은 사용자화할 수 있는 커튼월의 최종 부분입니다. 커튼 패널은 다른 패밀리처럼 교체되는 패밀리입니다. 커튼 패널을 선택합니다. 패널을 선택하려면 Tab 키를 사용하여 선택 항목을 순환해야 할 수도 있습니다. 패널을 선택한 상태에서 유형 선택기를 사용하여 다른 패밀리의 패널을 변경합니다. 대부분의 템플릿에는 기본 유리 패널 및 기본 솔리드 패널이 포함되어 있지만 템플릿에 사용하는 다른 패널 패밀리가 포함될 수 있습니다.

커튼월의 문은 Revit에서 문 카테고리 및 커튼 패널 카테고리 모두에 속하는 것으로 간주되는 특수 패밀리입니다. 커튼월에 문을 추가하는 프로세스는 유형 선택기로 커튼 패널을 교체하는 프로세스와 동일합니다. 이 경우 문은 그리드 가장자리에서 그리드 가장자리까지의 전체 패널을 채웁니다. 패널의 크기를 배치할 문의 올바른 크기로 조정하기 위해 커튼월 그리드를 수동으로 추가하는 것이 좋습니다.

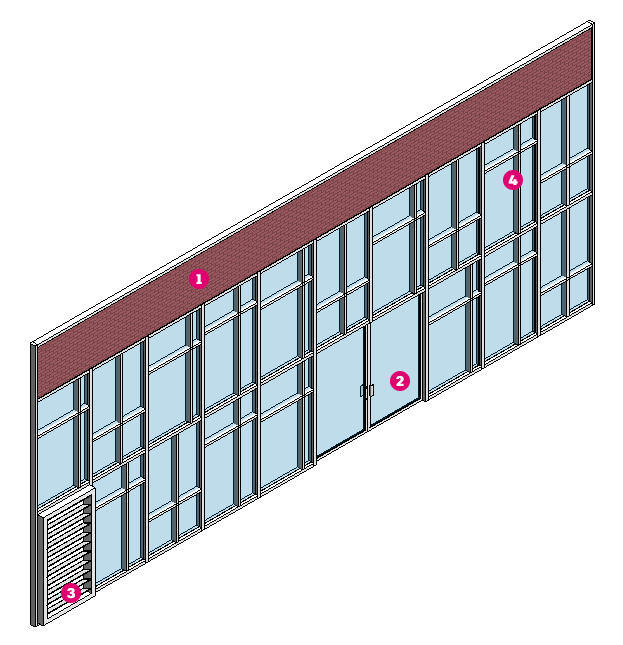

커튼월의 패널을 표준 벽 또는 다른 커튼월로 교체할 수 있습니다. 특수 패밀리를 패널로 작성하여 환기 그릴 같은 조건을 작성하거나 멀리언을 시뮬레이션하여 매우 복잡한 패턴을 만들 수 있습니다. 아래 이미지는 사용자화하기 위해 패널이 교체된 커튼월을 보여 줍니다. 맨 위에 있는 패널은 표준 벽(), 문 패널(), 지붕창이 있는 사용자 패널() 및 복잡한 멀리언 패턴을 나타내는 데 사용되는 다양한 유형의 사용자 패널()을 사용하도록 교체되었습니다.
