키노트

키노트 도구를 사용하여 모델의 주석 작성 속도를 높이는 방법을 알아봅니다.

키노트란?

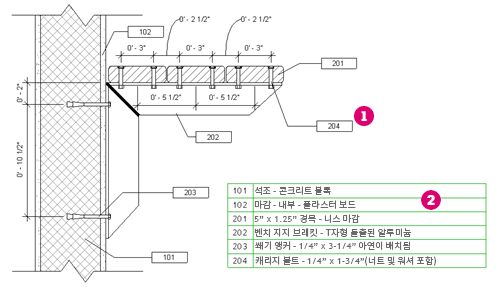

키노트는 손으로 제도를 작성하던 시절로 되돌아가 도면에 주석을 추가하는 방법입니다. 이 기술은 요소에 주석을 추가하는 데 사용되는 지시선이 있는 번호

를 사용한 다음, 각 번호의 의미를 나타내는 범례

(시트 또는 도면 옆에 있음)를 사용하는 것입니다. 이 기술 덕분에 주석을 달아야 하는 대량의 문자가 한 위치에 배치되어 필요할 때 손으로 문자를 쓰거나 변경하는 것이 더 쉬웠습니다.

CAD가 도입되면서 문자를 보다 쉽게 배치하고 편집할 수 있게 되어 키노트가 필요하지 않게 되었습니다. 키노트는 도면을 읽을 때 혼란스럽게 보일 수 있으므로 많이 사용되지 않았습니다. 도면의 요소 바로 옆에 문자 참고를 배치하면, 도면을 읽는 사람은 범례를 확인하여 값을 찾을 필요가 없었습니다. 이제 BIM 워크플로우와 데이터가 모든 Revit 패밀리의 일부이므로 키노트를 다시 확인할 수 있습니다.

이 기능을 사용해야 하는 이유는 무엇일까요?

모든 사람은 생산성을 높이기를 원합니다. 도면에 주석을 추가하는 작업은 시간이 오래 걸릴 수 있습니다. Revit의 키노트 도구를 사용하면 이 프로세스를 훨씬 효율적으로 수행할 수 있습니다. 모든 패밀리에는 유형 매개변수 아래에 있는 ID 데이터의 일부로, "키노트"에 대한 매개변수가 포함되어 있습니다. 이 매개변수에 값을 지정하면 요소에 태그를 지정한 후 이 값을 자동으로 태그로 읽을 수 있습니다. 키노트 도구의 사용을 저해하는 것은 효율성을 극대화하려면 도구를 사전에 설정해야 한다는 점입니다. 키노트 값이 비어 있는 경우(기본 패밀리의 경우) 모델의 각 요소에 대해 해당 값을 지정해야 합니다. 가장 자주 사용하는 요소에 대한 키노트 값을 설정하는 데 소요되는 시간을 고려한다면 키노트는 프로젝트에 주석을 다는 데 유용한 도구일 수 있습니다.

키노트를 고려해야 하는 또 다른 이유는 주석을 표준화하고 사양과 주석에 대한 변경 사항을 보다 쉽게 처리할 수 있기 때문입니다. 패밀리에 지정된 키노트 값은 키노트 문자 파일에서 가져옵니다. 이 외부 파일은 보다 쉽게 관리되고 표준화됩니다. 모든 프로젝트에서 동일한 키노트 파일을 사용하면 모든 노트가 나타날 때마다 일관성을 유지할 수 있습니다. 노트가 읽히는 방식을 변경해야 하는 경우 키노트 파일을 변경하고 다시 로드합니다. 키노트 값이 사용되는 모델의 모든 위치에서 키노트 파일의 새 값으로 업데이트됩니다.

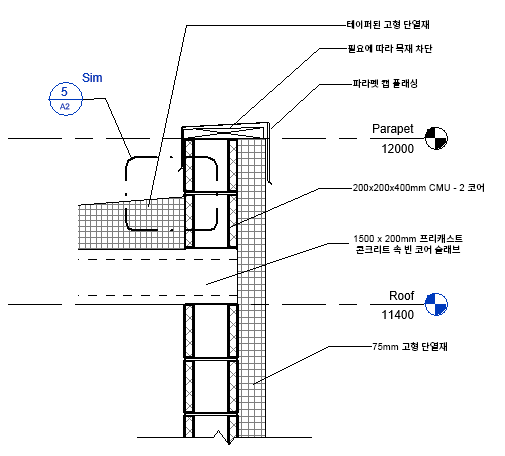

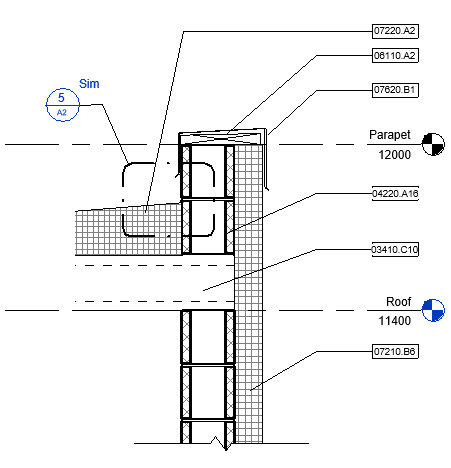

키노트 시스템이 지정된 키노트에 대한 번호와 문자 값을 모두 제공한다는 점을 이해하는 것이 중요합니다. 전통적으로 손으로 제도를 작성하던 시절에는 태그에 사용된 키노트가 번호였으며 태그의 번호를 설명에 연결하는 데 범례가 사용되었습니다. Revit에서 키노트 태그는 번호, 번호와 연관된 문자 또는 문자와 번호를 모두 표시할 수 있습니다. 태그에 문자를 표시하도록 선택하는 경우 키노트를 모델 뷰에 주석을 다는 보다 빠르고 일관된 방법이라고 생각하면 됩니다. 아래 두 이미지는 키노트를 사용하여 주석을 추가한 동일한 상세 정보를 보여줍니다. 왼쪽 이미지에는 태그에 키노트 번호가 표시되어 있지만, 오른쪽 상세 정보에서는 동일한 키노트 정보를 사용하면서 키노트의 문자 값만 표시하고 있습니다. 번호만 사용하는 경우 지정된 번호를 설명하는 키노트 범례가 필요합니다. 키노트 범례 정보를 참고하십시오.

뷰에 키노트 추가

주석 탭태그 패널키노트 드롭다운을 클릭하고 키노트 유형(요소, 재료 또는 사용자)을 선택합니다.
특성 팔레트에서 다음 작업을 수행합니다.
- 유형 선택기에서 키노트 스타일(번호, 번호 - 네모칸 안에 채워짐[큼 또는 작음] 또는 문자)을 선택합니다.
- 지시선 확인란을 선택하여 키노트 태그 지시선을 표시하거나 숨깁니다.
- 키노트 태그 방향(수평 또는 수직)을 지정합니다.
도면 영역에서 관련 요소나 재료를 클릭하여 태그를 지정할 요소를 식별합니다. 이 위치에 화살표가 나타납니다.
지시선에서 첫 번째 세그먼트의 두번째 점을 클릭합니다.
지시선의 두번째 세그먼트 끝의 마지막 점과 키노트 태그 위치를 클릭합니다.
요소 또는 재료에 매개변수 키노트에 입력한 값이 이미 있는 경우 태그에 자동으로 표시됩니다. 그렇지 않은 경우 키노트 대화상자가 열리며, 여기서 키노트 값을 선택할 수 있습니다.

비디오: 요소 키노트 배치 및 편집

키노트 문자 파일

키노트는 탭 구분 문자 파일에 정의됩니다. Microsoft® Excel 또는 이와 유사한 스프레드시트 응용프로그램을 사용하여 데이터를 관리한 다음 탭 구분 파일 형식으로 내보낼 수 있습니다.

문자 파일의 첫 부분은 주요 헤딩/카테고리(상위 값)용으로 예약되고 파일의 나머지 부분은 하위 헤딩/카테고리(하위 값)용으로 예약됩니다. 탭 구분 파일에서는 데이터 항목 간의 공간을 작성하기 위해 Tab 키를 사용해야 합니다.

키노트 테이블의 변경 사항은 Revit의 현재 프로젝트 세션에서는 사용할 수 없습니다. 변경사항은 프로젝트를 닫고 다시 열거나 키노트 설정 대화상자에서 파일을 다시 로드할 때 사용할 수 있습니다.

아래는 키노트 파일 일부에 대한 샘플로, 형식을 보여주고 있습니다. 이 그림은 카테고리가 2개이고 하위 카테고리가 1개인 분할 11의 항목을 보여줍니다. 사용자 지정 키노트 파일을 작성할 때 지정해야 하는 수만큼 카테고리 및 하위 카테고리를 작성할 수 있습니다.

샘플 키노트 문자 파일

CSI 주요 카테고리/헤딩(상위 값)

11000 [탭] Division 11 - Equipment

CSI Master format sSb-Category/Heading [탭] Sub-Category/Heading Description [탭] CSI Masterformat Main Category/Heading Value(상위 값)

11060 [탭] Theater and Stage Equipment [탭] 11000

11061 [탭] Acoustical Shells [탭] 11000

하위카테고리의 하위카테고리 경우

11060.A1 [탭] Counter-Weight Rigging [탭] 11060

비디오: 키노트 문자 파일 편집

추가 고려 사항

효율성을 최대한 높이기 위해 키노트 워크플로우에서는 모델의 패밀리에 키노트 값이 지정되어 있다고 가정합니다. 값이 지정되어 있는 경우 키노트를 사용하면 모델 뷰에 주석을 매우 빠르게 추가할 수 있습니다. 패밀리에 키노트 값이 없는 경우 태그를 배치할 때 키노트 값을 선택해야 합니다. 이렇게 하면 속도가 크게 저하될 수 있습니다.

키노트가 적절한지 평가할 때 키노트 값을 지정하고 필요에 맞게 키노트 파일을 조정하려면 사전에 약간의 작업을 수행해야 합니다. 키노트 값을 전체 워크플로우와 일관되게 지정하여 라이브러리 및 템플릿을 유지하는 것이 좋습니다. 프로젝트에서 키노트를 가장 효과적으로 사용하려면 프로젝트 외부에서 약간의 관리 작업이 필요합니다.

이 항목에서 설명하는 워크플로우에서는 요소 키노트를 사용하고 있다고 가정합니다. 또한 재료에 키노트를 사용하거나 사용자 기반 키노트를 작성할 수 있습니다. 워크플로우는 유사하지만 모델의 요소에 키노트가 적용되는 방식이 약간 다릅니다.
