깊이 큐가 입면도와 단면도에서 선 값을 제어하여 모델을 더 잘 표현하는 데 어떻게 도움이 되는지 알아보세요.
깊이 큐란 무엇입니까?

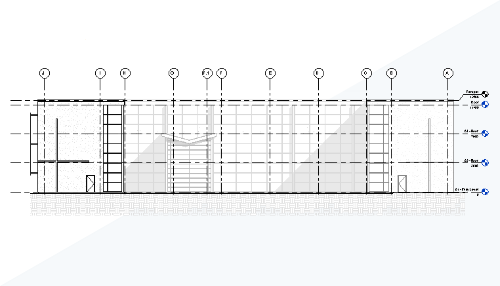

깊이 큐는 뷰의 투영 기준면에서 멀어질 때 선과 음영처리를 페이드할 수 있는 도구입니다. 페이드를 사용하면 입면과 단면의 깊이를 쉽게 전달할 수 있습니다. 선작업 및 윤곽선 모서리와 함께 사용하면 뷰가 더 읽기 쉬워지고 설계 의도를 더 정확하게 전달합니다.
이 기능을 사용해야 하는 이유
깊이 큐는 몇 번의 클릭만으로 뷰에 적용됩니다. 뷰에서 페이드 효과가 시작되고 끝나는 위치를 설정한 다음 페이드의 강도를 설정합니다. 깊이 큐를 뷰에 적용하는 작업은 매우 빠르게 완료됩니다. 입면 및 단면의 깊이를 표시해야 하는 경우 깊이 큐를 사용하면 적은 노력만으로 깊이를 표시할 수 있습니다. 뷰에 선작업을 적용하는 등의 기타 방법을 사용하면 시간이 많이 걸릴 수 있습니다. 빠른 결과가 필요할 경우 깊이 큐를 사용하면 뷰가 효과적으로 의도를 전달할 수 있습니다. 선작업 및 윤곽선 모서리와 같은 다른 도구와 함께 사용하면 깊이 큐만 사용했을 때보다 입면도 및 단면도에서 더 효과적으로 깊이를 전달할 수 있습니다.
뷰에서 깊이 큐를 적용하려면 어떻게 해야 합니까?
다음 방법 중 하나로 그래픽 디스플레이 옵션 대화상자에 액세스합니다.
- 뷰 조절 막대
비주얼 스타일그래픽 화면표시 옵션
- 특성 팔레트(뷰용)그래픽 화면표시 옵션편집
- 뷰 탭그래픽 패널대화상자 시작 관리자
그래픽 디스플레이 옵션 대화상자에서 페이드 시작/끝 슬라이더 및 페이드 제한 슬라이더를 변경합니다.
| 그래픽 화면표시 옵션 | 설명 |
|---|---|
| 깊이 큐 | |
| 깊이 표시 | 확인란을 선택하여 현재 뷰에 대한 깊이 신호를 켭니다.
주: 가장 효과적인 결과를 얻기 위해 먼 쪽 자르기가 뷰에 대해 지정되어 있는지 확인합니다.
|
| 페이드 시작/끝 위치 | 이중 슬라이더 시작 및 끝 컨트롤을 이동하여 그라데이션 효과의 경계를 지정합니다.
뷰어에서 거리를 늘리면 객체가 배경색(페이드)에 혼합됩니다. 근거리 및 원거리 값은 앞면 및 뒷면 뷰 자르기 기준면에서 떨어진 정도를 나타내는 백분율을 의미합니다. |
| 페이드 범위 | 페이드 범위 슬라이더를 이동하여 원거리 위치에 있는 요소의 강도를 지정합니다. |
