3D 뷰의 그리드

3D 뷰에서 그리드의 가시성을 제어하고 3D 그리드를 사용하여 모델에서 그리드 범위를 제어하는 방법을 알아봅니다.

어떤 문제입니까?

그리드는 구조를 배치하거나 모델에서 요소를 찾을 때 사용하는 명명된 참조 평면 세트입니다. 일반적으로 평면뷰, 단면뷰 및 입면뷰와 같은 투영된 뷰에서 그리드를 사용하고 볼 수 있습니다. Revit 2022부터 모델에 배치된 그리드 요소를 3D 뷰에 표시할 수 있습니다. 3D 그리드는 개별 요소가 아니라 개선된 그리드 요소입니다. 그리드를 3D에서 표시하는 데 사용되는 설정을 이해하면 모델에서 그리드를 사용하는 데 도움이 됩니다.

3D에서 그리드를 사용해야 하는 이유는 무엇입니까?

3D 뷰에서는 그리드를 두 가지 기본 용도로 사용할 수 있습니다. 즉, 그리드의 3D 범위를 설정하고 3D 뷰의 컨텍스트를 보다 명확하게 전달하는 용도로 사용 가능합니다.

3D 범위 설정

Revit에서 작업하는 동안 그리드 선이 평면뷰, 단면뷰 또는 입면뷰에 표시되지 않는 상황이 발생할 수 있습니다. 이러한 상황이 발생하는 이유는 일반적으로 그리드의 3D 범위가 그리드가 표시되지 않는 뷰의 투영 기준면과 교차하지 않기 때문입니다. 예를 들어, 아래에 표시된 두 평면도에서 그리드 선 "1"이 1층 평면도에 표시되지만

2층 평면도에서는 표시되지 않습니다

1층 평면도

2층 평면도

입면뷰에서 그리드 선 "1"

은 레벨 1

및 레벨 2 둘 다와 교차합니다

입면뷰에 표시된 사항을 기반으로 두 평면뷰에서 모두 그리드 선 "1"이 표시되어야 합니다.

그리드 선이 표시된 3D 뷰를 보면 문제를 파악할 수 있습니다. 3D 뷰에서 그리드 선을 선택하면 그리드의 3D 범위가 표시됩니다. 그리드 선 "1" 의 3D 범위

는 높이가 레벨 2와 교차할 만큼 충분히 크지 않습니다. 이와 달리 그리드 선 "2" 의 범위

는 모델의 지붕을 통해 연장됩니다. 따라서 그리드 선 "1"이 2층 평면뷰에 표시되지 않고 그리드 범위가 레벨 2와 교차하지 않는 것입니다.

그리드 범위를 조정하려면 3D 뷰에서 단일 그리드 선을 선택합니다. 그러면 그립 컨트롤

이 표시됩니다. 이 컨트롤을 사용하여 그리드의 범위를 조정합니다. 이 기능이 없었을 때는 그리드의 범위를 조정하려면 여러 뷰에서 그리드 범위를 확인하고 조정해야 했습니다. 이제 진단 도구로 사용되는 3D 뷰의 그리드 표시를 통해 그리드 범위를 보다 쉽고 빠르게 찾아 조정할 수 있습니다.

주: 3D 뷰에서 그리드를 조정하는 컨트롤은 단일 그리드 선이 선택되어 있고 뷰에 단면 상자가 적용되어 있지 않은 경우에만 표시됩니다. 단면 상자가 3D 뷰에 적용되어 있으면 그리드 선을 선택하여 그리드 선의 범위를 볼 수 있지만 조정할 수는 없습니다.

그리드 선으로 3D 뷰에 주석 달기

3D 뷰에 표시된 그리드는 주석으로 작동합니다. 뷰는 모델의 컨텍스트 외부에서 모델의 부품을 표시할 수 있습니다. 이러한 경우 3D 그리드는 보다 자세한 컨텍스트를 통해 특정 뷰의 원본과 현재 위치를 보여 줍니다. 이 예에서는 일반적인 프레임을 자세히 보여 주며, 더 큰 모델 내에서의 이러한 항목의 자세한 위치를 나타내기 위해 그리드를 사용합니다.

가시성 설정은 어디에서 제어합니까?

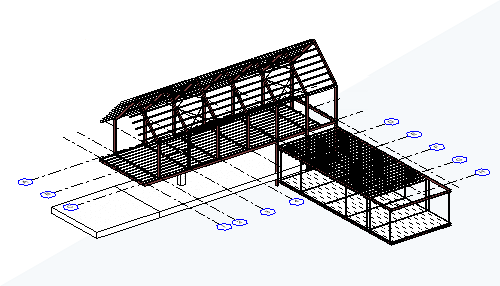

3D 뷰의 그리드는 모델의 레벨 기준에 표시됩니다. 모든 레벨 기준을 사용할 수 있습니다. 3D 뷰는 그리드의 표시 여부와 표시 위치를 제어합니다.

3D 뷰에 그리드를 표시하는 방법:

3D 뷰를 엽니다.
3D 뷰 특성 팔레트의 그래픽에서 그리드 표시 옆에 있는 편집 버튼을 클릭합니다.
그리드 표시 대화상자에서 그리드 선을 표시할 레벨에 대한 상자를 선택합니다.
주: 그리드 선은 그리드 표면과 레벨 평면의 교차점을 나타냅니다. 그리드 선은 선택한 레벨과 교차하는 그리드 표면에 대해서만 표시되며, 그리드 또는 레벨 위치가 변경되면 자동으로 업데이트됩니다. 선택된 각 그리드 레벨 교차점에 대해 그리드 선이 표시됩니다.
확인을 클릭하여 변경 사항을 저장하고 그리드 표시 대화상자를 종료합니다.

기본적으로 새로 작성된 3D 뷰에 대해서는 가장 낮은 레벨이 검사됩니다. 기존 뷰의 경우 모델을 업그레이드한 후에는 레벨이 선택되어 있지 않습니다.

그리드 버블의 표시는 평면, 단면 및 입면에서와 같은 방식으로 제어됩니다. 추가 정보는 그리드 버블 표시 및 숨기기 를 참고하십시오. 3D 뷰에서 그리드 버블은 그리드 선에서 간격띄우기할 수 없습니다.

3D 뷰에서 탐색할 때 보다 읽기 쉽도록 뷰에서 그리드 버블의 레이블이 회전합니다. 뷰의 형상 또는 뷰의 자르기 경계로 인해 절반 이상 가려진 그리드 버블은 표시되지 않습니다.

주: 그리드 선은 3D 투시 뷰에 표시할 수 있지만 그리드 버블은 표시되지 않으며 그리드 선은 솔리드로 표시됩니다.
