해석 자동화 도구를 사용하여 실제 요소에서 구조 해석 모델을 생성하거나 해석 모델 요소에서 실제 모델 요소를 생성할 수 있습니다.
해석 자동화란?

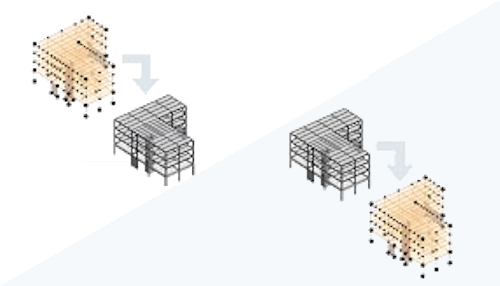

해석 자동화 도구는 Dynamo 그래프를 사용하여 다음 중 하나를 생성합니다.
- 실제 모델에서 구조 해석 모델을 생성합니다.
- 구조 해석 모델에서 실제 모델을 생성합니다.
이 기능을 사용해야 하는 이유
Revit 2023부터 구조 해석 모델은 실제 모델과 분리되어 있습니다. 그 전에는 해석 모델과 실제 모델이 연결되어 있었습니다. 모델을 작성하는 데 사용되는 요소에는 실제 표현과 해석 표현이 모두 포함되어 있습니다. 모델을 분리하면 모델링 워크플로우에 더 많은 유연성을 부여할 수 있습니다. 실제 모델과 해석 모델을 각각의 고유한 요구 사항에 맞게 자유롭게 모델링할 수 있습니다. 해석 자동화를 사용하면 한 모델에서 다른 모델을 개발하는 프로세스가 거의 자동으로 이루어집니다.
이 도구는 어디에서 찾을 수 있습니까?
해석 자동화는 Dynamo 플레이어의 사용자화된 버전입니다. 해석 탭
구조 해석 모델 패널
(해석 자동화)에서 도구에 액세스합니다. 대화상자에서 시작하려는 모델 유형에 따라 옵션 중에서 선택합니다.
구조 해석 모델 패널(해석 자동화)에서 도구에 액세스합니다. 대화상자에서 시작하려는 모델 유형에 따라 옵션 중에서 선택합니다.
- 해석모델 기반 물리모델 생성(Building)
- 물리모델 기반 해석모델 생성(Building)
그래프에 대한 입력을 선택하고 도구를 실행합니다. 입력에 사용되는 값에 대한 자세한 내용은 해석에서 실제 자동화 및 실제에서 해석 자동화를 참고하십시오.
워크플로우에 대한 간략한 개요를 확인하려면 비디오를 시청하십시오.
