키 일람표의 공유 매개변수

Revit 2022에서는 키 일람표에서 공유 매개변수를 사용할 수 있습니다. 이렇게 하면 모델의 요소에 매개변수를 신속하게 적용하고 변경할 수 있습니다.

키 일람표란 무엇이며, 여기에서 공유 매개변수를 사용해야 하는 이유는 무엇입니까?

Revit이 처음 출시된 이래로 키 일람표 및 공유 매개변수가 사용되어 왔습니다. Revit 2022에서는 키 일람표와 공유 매개변수가 함께 사용되면서 두 매개변수가 더욱 강력해졌습니다.

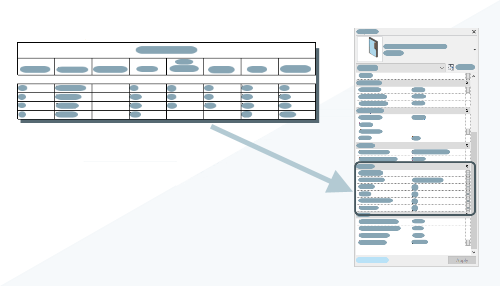

키 일람표를 사용하면 매개변수 값 그룹으로 구성된 키 '유형'을 작성할 수 있습니다. 매개변수를 각 요소에 개별적으로 지정하는 대신 키 일람표에 정의된 키 유형을 지정할 수 있습니다. 키 유형이 요소에 지정되면 키 유형을 구성하는 모든 매개변수 값이 한 번에 요소에 지정됩니다. 키 유형이 적용된 경우 키 일람표를 사용하면 매개변수가 변경됩니다. 키 일람표에서 변경 사항이 발생하면 해당 키 유형에 지정된 모든 요소의 매개변수가 변경됩니다.

예를 들어, 문이나 룸과 같은 요소에 대해 키 일람표를 사용합니다. 문 하드웨어 선택 항목은 특정 문과 사용 방식에 고유하게 적용됩니다. 각 개별 문 구성에 대한 패밀리 유형을 만드는 대신 모든 문 하드웨어 구성으로 구성된 키 일람표를 만들고 키 일람표를 사용하여 각 문에 값을 지정할 수 있습니다. 이러한 방식으로 룸에 대한 여러 마감 선택을 룸 요소에 적용할 수도 있습니다. 이러한 두 가지 예에서는 키 일람표를 사용할 수 있는 다양한 기회를 고려해볼 수 있습니다.

Revit 2022 이전에는 키 일람표가 제한되었습니다. 공유 매개변수를 포함할 수 없습니다. 2022에서는 이러한 제한이 제거되었습니다. 이제 키 일람표에 포함하고 제어하는 정보를 사용자화할 수 있으므로 키 일람표를 훨씬 유연하게 만들 수 있습니다. 이전 릴리즈에서 공유 매개변수를 광범위하게 사용한 경우 키 일람표를 사용하지 못할 수 있습니다. 이러한 도구를 다시 살펴보고, 이러한 도구로 워크플로우를 어떻게 개선할 수 있는지 확인해 보십시오.

이 도구는 어디에서 찾을 수 있습니까?

이 워크플로우를 사용하려면 다음과 같은 여러 단계를 완료해야 합니다.

• 공유 매개변수를 공유 매개변수 파일에 추가합니다. 여기서 추적하려는 정보를 보관할 매개변수를 만듭니다. 공유 매개변수 파일, 그룹 및 매개변수 작성을 참고하십시오.
• 프로젝트 또는 패밀리에 매개변수를 추가합니다. 매개변수가 프로젝트 또는 패밀리에 추가되어 모델 파일의 요소에 나타납니다. 키 일람표에서 사용하려면 공유 매개변수를 인스턴스(instance) 매개변수로 추가해야 합니다. 유형 매개변수는 지원되지 않습니다. 프로젝트에 공유 매개변수를 추가하려면 공유 프로젝트 매개변수 작성을 참고하십시오. 패밀리에 공유 매개변수를 추가하려면 패밀리에 공유 매개변수 추가를 참고하십시오.
• 키 일람표를 작성하고 매개변수에 값을 지정합니다. 자세한 정보는 키 일람표 작성을 참고하십시오.
• 요소에 키를 적용합니다. 추가 정보는 요소에 키 적용을 참고하십시오.

다음 비디오를 검토하여 키 일람표에서 공유 매개변수를 사용하는 방법에 대한 개요를 확인하십시오.

예제

이 비디오에서는 키 일람표를 사용하여 문에 하드웨어 그룹을 지정하는 방법에 대한 예를 확인했습니다. 문이 하드웨어 그룹에 지정되면 각 하드웨어 그룹은 각 도어에 많은 매개변수 값을 할당합니다. 다음 예에서는 프로젝트에서 공유 매개변수가 있는 키 일람표의 사용을 고려할 수 있는 또 다른 시나리오를 살펴보겠습니다. 보육 룸마다 다른 마감 패키지를 사용하는 보육 시설을 예로 들 수 있습니다. 룸 요소에 있는 표준 마감 매개변수(베이스 마감, 천장 마감, 벽 마감 등)는 필요한 마감 패키지 정보에 적합하지 않으므로 공유 매개변수를 사용하여 룸에 대한 마감 정보가 추가됩니다.

공유 매개변수 작성

첫 번째 단계에서는 룸 마감에 대한 공유 매개변수가 정의됩니다. 각각은 공유 매개변수 파일에 추가됩니다. 룸 요소의 표준 패밀리 매개변수가 이러한 룸을 완료하는 데 필요한 방법에 대한 정보를 충분히 제공하지 못하므로 공유 매개변수가 사용됩니다. 공유 매개변수를 사용하면 필요한 사용자 정보를 추가할 수 있습니다. 다음과 같은 공유 매개변수가 작성됩니다.

• 경계
• 바닥 타일
• 라미네이트
• 벽 타일
• 액센트 페인트
• 액센트 타일

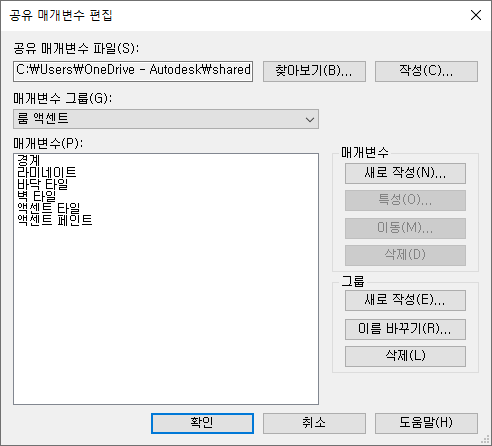

이러한 각 매개변수는 문자 유형 매개변수로 작성됩니다. 각 매개변수에는 사용된 마감의 종류를 설명하는 문자/번호 코드가 포함되어 있습니다. 공유 매개변수 파일이 커짐에 따라 공유 매개변수 파일을 정리하고 특정 매개변수를 보다 쉽게 찾을 수 있도록 하기 위해 공유 매개변수 파일의 '룸 액센트' 아래에 공유 매개변수 파일을 그룹화했습니다.

공유 매개변수 및 매개변수 그룹 작성에 대한 자세한 내용은 공유 매개변수 파일, 그룹 및 매개변수 작성을 참고하십시오.

프로젝트에 공유 매개변수 추가

이제 공유 매개변수를 프로젝트에 추가하고 룸 카테고리에 지정해야 합니다. 이렇게 하면 매개변수를 값으로 채울 수 있도록 매개변수가 모델의 룸 요소에 표시됩니다.

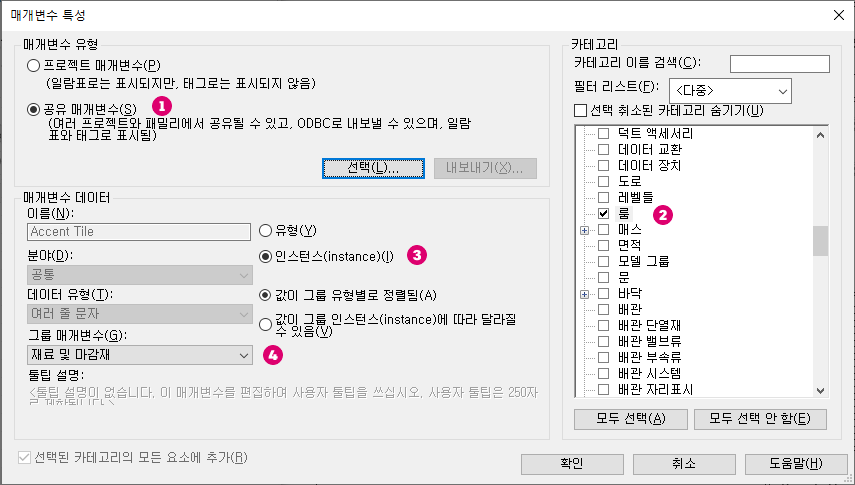

각 공유 매개변수 이(가) 프로젝트의 룸 카테고리 에 인스턴스(instance) 매개변수 (으)로 추가되고 재료 및 마감재 에서 그룹으로 설정됩니다.

주: 공유 매개변수를 프로젝트 또는 패밀리에 인스턴스(instance) 매개변수로 추가해야 키 일람표에서 사용할 수 있습니다.

프로젝트에 공유 매개변수를 추가하는 방법에 대한 자세한 내용은 공유 프로젝트 매개변수 작성을 참고하십시오.

키 일람표 작성/매개변수 값 설정

프로젝트에서 사용 가능한 매개변수를 통해 위에서 수행한 대로 프로젝트 매개변수로 추가하거나 프로젝트에 로드되는 로드 가능한 패밀리에 직접 추가할 수 있습니다. 이제 키 일람표를 작성할 수 있습니다. 키 일람표를 작성할 때 키 유형을 통해 제어/지정할 매개변수를 선택합니다. 이 예에서는 각 룸 마감 패키지에 대한 키 유형을 작성합니다. 모든 '룸 액센트' 공유 매개변수가 키 일람표에 추가됩니다. 또한 베이스 마감의 내장 매개변수도 추가합니다. 여기에서는 액센트를 추가하기 전에 룸 마감에 사용합니다.

키 일람표를 작성하면 키 일람표가 완전히 비어 있습니다. 포함하려고 선택한 매개변수일 뿐입니다. 각 키 유형에 대한 '키'를 만들어야 합니다. 각 룸 유형에 대한 마감 패키지가 포함된 주요 유형이 아래에 나열되어 있습니다. 영아, 유아 및 학령기에 해당하는 다양한 색상이 있습니다. 사용할 각 고유한 마감 패키지에 대해 데이터 행이 추가됩니다.

• 영아 빨간색
• 영아 노란색
• 학령기 파란색
• 학령기 녹색
• 유아 파란색
• 유아 녹색
• 유아 보라색
• 유아 빨간색
• 유아 노란색

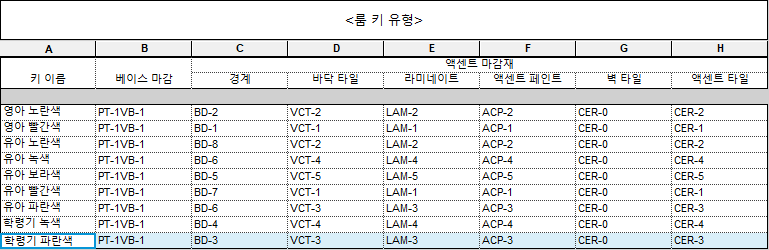

키 일람표에서 각 키 유형에 대한 값을 입력합니다. 룸 요소에 키 유형이 지정되면 키 유형의 값이 지정되고 룸의 매개변수가 제어됩니다.

키 일람표 작성 및 값 지정에 대한 자세한 내용은 키 일람표 작성을 참고하십시오.

룸에 키 유형 적용

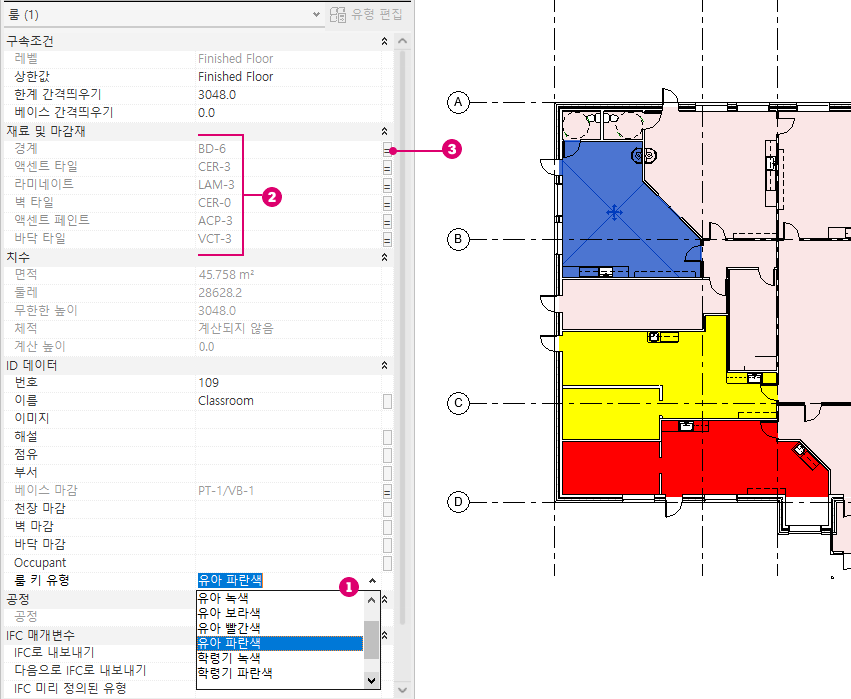

마지막 단계는 룸에 키 유형을 적용하는 것입니다. 모델 및 특성 팔레트에서 룸 요소 또는 여러 요소를 선택하고, 특성 팔레트 의 ID 섹션에서 풀다운을 사용하여 룸 키 유형을 설정합니다. 풀다운 메뉴에는 이전 단계에서 정의한 키 유형이 나열됩니다. 키 유형을 설정할 때 키 일람표에서 룸 액센트 매개변수가 할당됩니다. 매개변수 값 오른쪽에 있는 작은 '같음' 기호()는 매개변수 값이 키 일람표에서 제어됨을 나타냅니다. 나중에 룸에서 키 유형을 제거할 경우 매개변수 값은 유지되지만 키 일람표에서 제어되지 않고 개별적으로 제어할 수 있습니다.

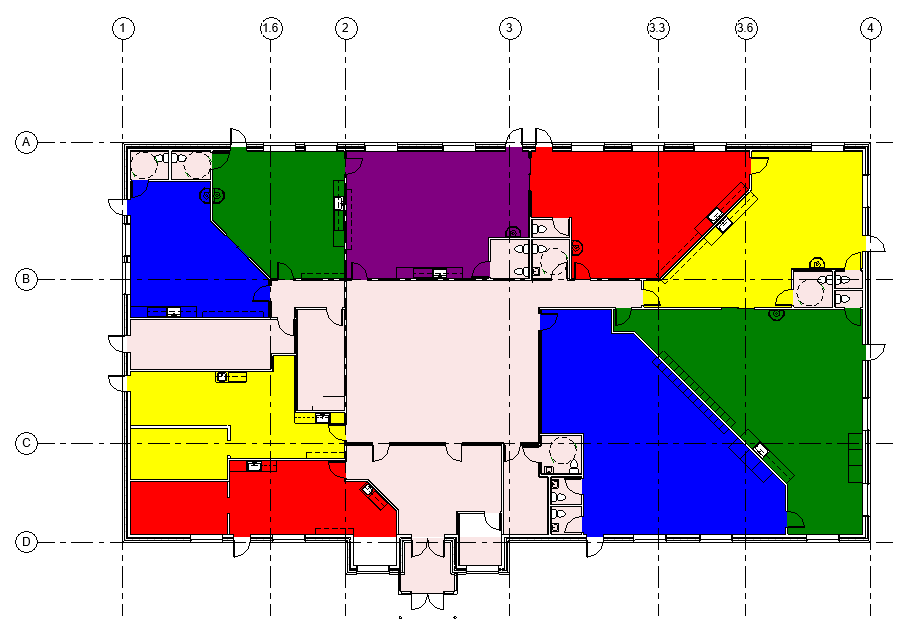

주: 이 예에서는 키 유형이 룸에 적용된 후 시각적으로 표시하기 위해 키 유형을 기준으로 하는 색상표를 작성했습니다.

요소에 키를 적용하는 방법에 대한 자세한 내용은 요소에 키 적용을 참고하십시오.
