사용자 수정기호 번호 매기기

프로젝트에서 수정기호에 대한 사용자 번호 매기기 시퀀스를 작성하고 지정하는 방법에 대해 알아봅니다.

사용자 수정기호 번호 매기기란 무엇입니까?

사용자 수정기호 번호 매기기는 Revit 2022 릴리즈에 추가된 기능 개선 사항입니다. 이러한 향상된 기능을 통해 다음을 수행할 수 있습니다.

• 여러 문자 숫자 및 숫자 시퀀스를 생성하여 수정기호를 추적합니다.
• 숫자 순서에 사용할 자릿수를 지정합니다.
• 프로젝트 표준 전송을 사용하여 프로젝트 간에 시퀀스를 전송할 수 있습니다.

이 기능을 사용해야 하는 이유

2022 이전 버전에서는 수정기호 번호가 문자 숫자 또는 숫자 번호 매기기 시퀀스의 선택으로 제한되었습니다. 접두어와 접미사를 추가할 수 있었지만, 대부분의 경우에는 특정 프로젝트 요구사항에 필요한 시퀀스는 여전히 작성할 수 없었습니다. 서로 다른 세 개 이상의 시퀀스가 필요한 경우 수정기호 도구만을 사용해서는 불가능했습니다. 다른 매개변수를 사용하거나 수정기호에 다른 방법으로 접근해야 했습니다.

예를 들어 작업, 예비 설계, 입찰 및 시공과 관련하여 여러 단계에 대한 수정기호를 작성하려는 경우 Revit의 수정 도구를 사용하여 수정하기 어려웠습니다. 사용자 시퀀싱 개선 사항을 통해 프로젝트에 필요한 시퀀스를 최대한 많이 만들 수 있어 프로젝트 요구 사항을 훨씬 쉽게 충족할 수 있습니다.

Revit 2022에 추가된 수정기호 번호 매기기 개선 사항은 Revit Ideas 포럼에서 고객이 제공한 피드백을 직접 반영한 결과입니다.

이 도구를 찾을 수 있는 위치

Revit의 수정기호 워크플로우에는 여러 단계가 있습니다. 수정기호 도구에 대한 2022의 향상된 기능은 처음 두 섹션인 새 번호 매기기 시퀀스 작성 및 기존 번호 매기기 시퀀스 편집에서 설명합니다. 여기에 포함된 다른 섹션은 전체 수정기호 워크플로우를 나타내기 위해 제공됩니다.

다음 비디오를 검토하여 사용자 번호 매기기 체계를 작성하는 방법에 대한 개요를 확인하십시오.

새 번호 매기기 순서 작성

1. 프로젝트에서 뷰 탭시트 구성 패널(시트 발행/수정기호)를 클릭합니다.
2. 시트 발행/수정기호 대화상자의 번호 매기기 사용자화에서 번호 매기기를 클릭합니다.
3. 번호 매기기 대화상자에서 (새로 만들기)을 클릭합니다.
4. 순서 유형(숫자 또는 문자 숫자)을 선택합니다.
5. 설정을 지정합니다.
   • 숫자 - 번호 매기기 순서에서 사용할 자릿수와 시작 번호를 설정합니다.
   • 문자 숫자 - 순서에 사용할 문자의 순서를 설정합니다. 문자는 순서에서 쉼표로 구분됩니다.
   주: 순서 유형이 정의되고 나면 순서를 편집할 때 유형을 변경할 수 없으며 유형은 숫자 또는 문자 숫자로 고정됩니다. 순서 유형을 변경해야 하는 경우 새 번호 매기기 순서를 작성하십시오.
6. (선택 사항) 순서에서 각 번호에 대한 접두어와 접미어를 설정합니다.

기존 번호 매기기 순서 편집

1. 시트 발행/수정기호 대화상자의 번호 매기기 사용자화에서 번호 매기기를 클릭합니다.
2. 리스트에서 기존의 번호 매기기 순서를 선택합니다.
3. 번호 매기기 대화상자에서 (편집)을 클릭합니다.
4. 설정을 지정합니다.
   • 숫자 - 번호 매기기 순서에서 사용할 자릿수와 시작 번호를 설정합니다.
   • 문자 숫자 - 순서에 사용할 문자의 순서를 설정합니다. 문자는 순서에서 쉼표로 구분됩니다.
5. (선택 사항) 순서에서 각 번호에 대한 접두어와 접미어를 설정합니다.
6. 확인을 클릭합니다.
주: 기존의 번호 매기기 순서를 (복제)한 후 편집하여 기존 번호 매기기 순서를 기반으로 새 사용자 순서를 작성할 수 있습니다.

구름형 수정기호 추가

1. 프로젝트에서 변경사항을 나타낼 뷰를 엽니다.

   3D 뷰를 제외한 모든 뷰에서 구름형 수정기호를 스케치할 수 있습니다.

2. 주석 탭상세정보 패널(구름형 수정기호)를 클릭합니다.

   Revit이 스케치 모드로 전환됩니다.

3. 도구 패널에서 그리기 도구 중 하나를 클릭합니다. 도면 영역에서 변경된 뷰 부분 근처에 커서를 두고 구름을 그려 변경된 영역을 에워쌉니다.
   주: 스페이스바를 누른 상태에서 그리면 구름 모양의 호 방향이 반전됩니다.
4. 필요한 경우 구름을 추가로 스케치합니다.
5. 수정 | 구름형 수정기호 스케치 작성 탭모드 패널(편집 모드 완료)를 클릭합니다.

구름형 수정기호 모양의 최소 호 길이는 시트 발행/수정기호 대화상자의 호 길이 옵션에서 지정할 수 있습니다. 이 설정은 프로젝트의 모든 구름형 수정기호에 대한 호 길이를 제어합니다.

구름형 수정기호에 수정기호 지정

1. 프로젝트 뷰에서 구름형 수정기호를 선택합니다.
2. 특성 팔레트의 리스트에서 수정기호에 대해 원하는 수정기호를 선택합니다.

주: 기본적으로 가장 최근의 수정기호 시퀀스는 구름형 수정기호을 작성할 때 구름형 수정기호에 적용됩니다.

구름형 수정기호에 태그 지정

1. 구름형 수정기호가 포함된 뷰를 엽니다.
2. 주석 탭태그 패널(카테고리별 태그)를 클릭합니다.
3. 도면 영역에서 태그를 지정할 구름형 수정기호를 선택합니다.

   각 구름을 선택하면 Revit은 그 옆에 수정기호 태그를 표시합니다. 태그의 숫자는 구름에 지정된 수정기호를 반영합니다.

예제

예를 들어 설계 단계 중 수정기호를 추적하고 시공 단계 중에 별도로 수정기호를 추적해야 하는 프로젝트를 진행 중이라고 가정합니다. 설계 검토 패키지가 실행될 때마다 수정기호에는 P1, P2, P3 등으로 접두어가 지정된 레이블이 붙습니다. 각 수정기호에는 검토할 문서의 릴리즈가 표시됩니다. 각 릴리즈 내에서 프로젝트의 사소한 변경 사항을 문서화해야 합니다. 설계 검토 릴리즈 간에 변경된 사항은 설계 릴리즈의 접두어와 그 뒤에 이어지는 두 자리 숫자를 사용하여 추적됩니다.

시공을 위해 문서가 발행된 후에는 수정기호가 접두어 C와 그 뒤에 이어지는 두 자리 숫자로 표시됩니다.

이 수정기호 표준은 Revit 2022의 수정기호 번호 매기기 개선 사항과 함께 제공될 수 있습니다.

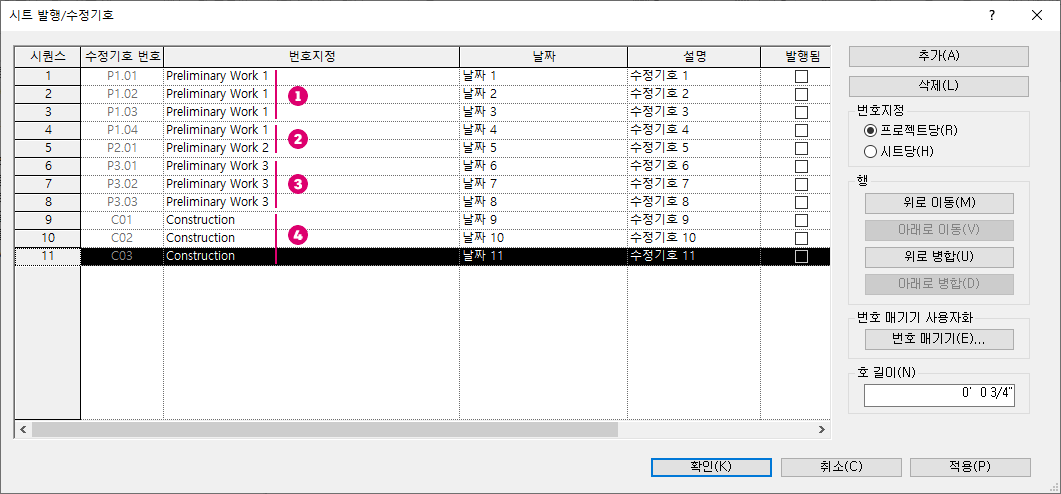

이미지를 보면 앞에서 설명한 수정기호 명명 규칙이 Revit에서 어떻게 작성되는지 확인할 수 있습니다. 각 예비 설계 단계에는 숫자 시퀀스 , 및 이(가) 지정됩니다. 숫자 시퀀스는 두 자리 숫자를 사용하도록 설정되며, 각각 P1, P2 및 P3의 접두어가 있습니다. 구성 번호 매기기 시퀀스 에서는 두 자리 숫자와 접두어 C를 사용합니다.
