개념 설계 및 FormIt

Revit에서 개념 설계 도구를 사용하는 방법을 알아보거나 FormIt에서 개념 설계를 시작하고 Revit에서 개발을 계속 진행하는 방법을 알아봅니다.

개념 설계(매스작업)란 무엇입니까?

개념 모델링을 사용하면 설계가 대지의 상황에 어떻게 잘 맞는지와 건물의 주요 부분이 서로 어떻게 연결되는지 살펴볼 수 있습니다. 개념 모델을 신속하게 변경하여 설계의 여러 변형을 탐색할 수 있습니다. Revit에서 완료된 매스작업 연구는 면적 및 체적 정보를 제공합니다. 에너지 최적화를 위해 개념 모델을 해석할 수 있습니다. AEC Collection에 액세스할 수 있는 경우 FormIt을 사용하여 개념 모델을 개발하는 것을 고려할 수 있습니다. FormIt에서 작성된 모델은 추가적인 개발을 위해 Revit으로 가져올 수 있습니다. FormIt은 개념 모델을 작성, 해석 및 시각화하기 위한 도구를 사용하여 개념 모델링을 수행하도록 특별히 설계되었습니다.

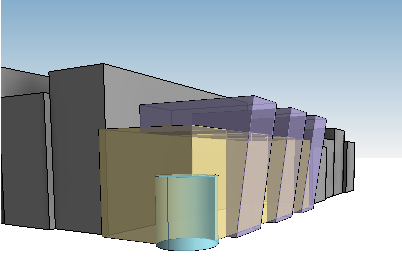

Revit의 매스작업 연구

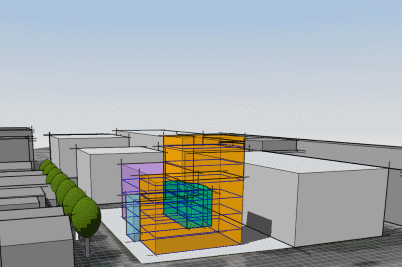

FormIt의 매스작업 연구

이 기능을 사용해야 하는 이유는 무엇일까요?

개념 매스작업 연구는 여러 가지 측면에서 유용합니다.
  • 매스작업 - 건물 비율, 관계 및 상황
  • 해석 - 설계 목표를 달성하기 위해 면적, 표면 및 체적을 정량화합니다.
  • 설계 개발 - 개념 모델을 사용하여 설계 개발을 시작하고 보다 세부적인 건물 요소를 작성할 수 있습니다.

매스작업

개념 모델은 아주 상세히 나타낼 필요가 없으므로 설계의 전체 비율을 이해하고 설계가 주변 상황에 어떻게 잘 맞는지를 파악하는 데 설계 노력을 집중할 수 있습니다. 매스 요소를 매우 빠르게 작성, 수정 및 반복할 수 있습니다. 건물 관계와 상황에 맞는 응답을 위해 여러 잠재적인 설계 솔루션을 탐색하고 평가할 수 있습니다.

수량/면적 해석

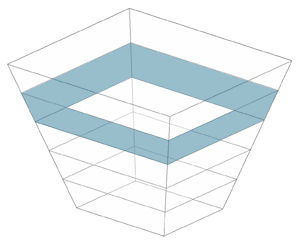

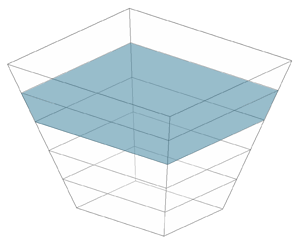

개념 모델을 해석할 수 있으므로 설계가 프로그래밍 방식 및 성능 요구 사항을 충족하는지를 초기 단계에서 파악할 수 있습니다. 정량화가 필요한 면적 및 체적에 대한 매스 양식을 평가합니다. 매스 양식을 프로젝트에서 레벨별로 구분하여 매스 바닥을 작성합니다. 각 매스 바닥은 다음 항목에 대해 정량화됩니다.

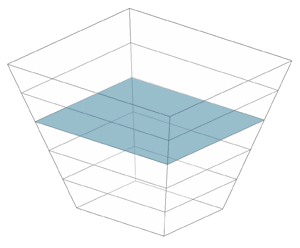

  • 각 매스 바닥의 면적(제곱 단위). 이 정보는 설계에 대해 대략적인 설계 수치를 산정하거나 용도 비율을 결정하는 데 사용됩니다.
  • 매스 바닥에서 다음 매스 바닥까지 위로 계산한 외부 표면적. 이 정보는 제곱 단위로 건물 외부의 대략적인 비용을 산정하는 데 사용됩니다.

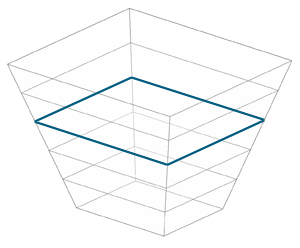

  • 각 매스 바닥의 둘레. 이 정보는 선형 치수를 기반으로 하여 대략적인 비용을 산정하는 데 사용됩니다.
  • 각 매스 바닥의 체적(세제곱 단위). 이 정보는 HVAC 부하를 추산하는 데 사용됩니다.

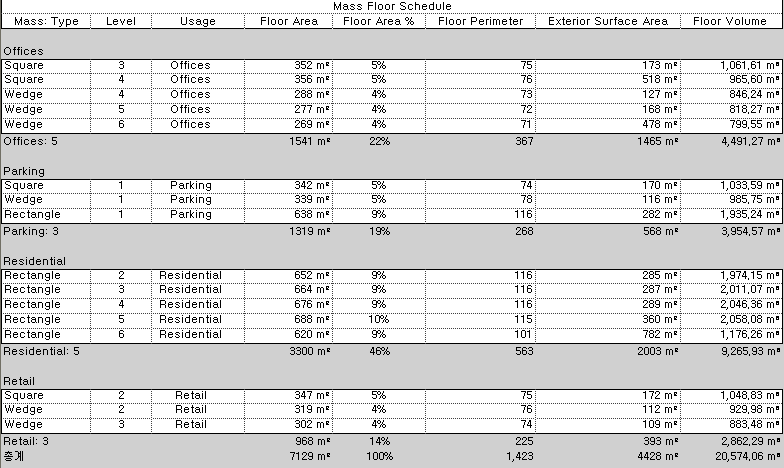

모델에서 매스 바닥에 대한 일람표를 작성하여 개념 모델이 설계 요구 사항을 어떻게 충족하는지 이해합니다.

에너지 해석

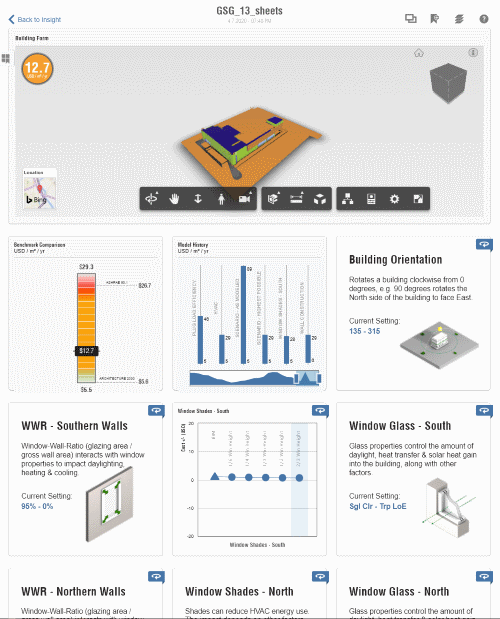

Revit 및 FormIt을 둘 다 사용하여 개념 모델의 에너지 해석을 작성할 수 있습니다. 설계 프로세스 초기에 대지 배치에 대해 매스작업을 수행하고 정의할 때 개념 모델에 Insight 해석을 사용합니다. 전체 건물 매스작업, 대지 상의 배치/회전은 건물의 전체 수명 에너지 성능에 가장 큰 영향을 미칩니다.
개념 매스작업 모델로 초기에 이러한 결정을 내릴 수 있으므로 모델을 더 쉽게 조정하여 더 나은 결과를 얻을 수 있습니다. Revit에서 에너지 해석을 수행하는 방법에 대한 자세한 정보는 워크플로우: Revit 및 Insight를 사용한 에너지 해석을 참고하고, FormIt에서 에너지 해석을 수행하는 방법에 대한 자세한 정보는 일조 및 에너지 해석을 참고하십시오.

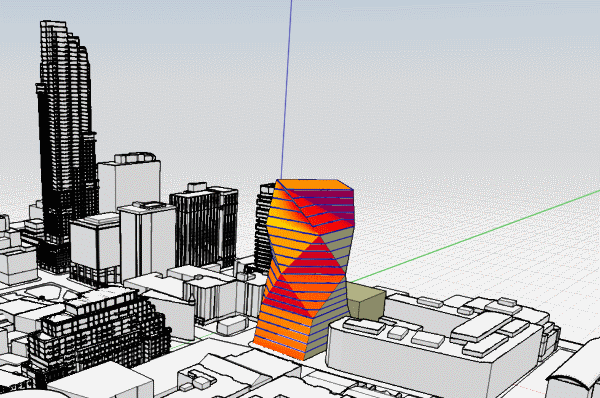

FormIt의 일사 연구

설계 개발

개념 모델이 완성되면 Building Maker 도구를 사용하여 매스 요소의 면을 Revit 요소(벽, 바닥, 지붕 및 커튼 시스템)로 변환합니다. 이러한 도구를 사용하면 설계를 추가로 개발할 때 매스 요소를 "비계"로 사용할 수 있습니다. 개념 모델의 설계 의도는 재작업하거나 다시 모델링할 필요 없이 직접 캡처됩니다. 상세 요소는 개념 매스작업 모델의 면에 직접 적용됩니다.

이 예에서는 매스 표면이 커튼월이 되고, 매스 바닥이 바닥으로 변환됩니다.

Revit 요소가 작성된 후 개념 매스 모델이 변경되면 건물 요소는 개념 모델의 변경된 면으로 업데이트됩니다.

개념 모델링에 FormIt을 사용하는 경우 FormIt 모델은 AXM 파일 형식으로 저장되며, 이 파일을 Revit으로 가져오거나 링크할 수 있습니다. AXM 파일의 형상은 Revit 매스작업 요소로 변환됩니다. Revit에 매스작업 요소가 있는 경우 Building Maker 도구를 사용하여 워크플로우를 계속 진행할 수 있습니다.

이 도구는 어디에서 찾을 수 있습니까?

매스작업

Revit의 매스작업 도구는 리본의 대지 및 매스작업 탭에 있습니다. 매스 요소는 프로젝트 환경에서 내부 모델로 작성되거나 패밀리 편집기에서 패밀리로 작성되어 프로젝트에 배치됩니다. Revit의 매스작업에 대해 자세히 알아보려면 매스작업 연구를 참고하십시오.

FormIt을 사용하여 개념 모델을 작성하려면 AEC Collection에 액세스하여 FormIt을 설치해야 합니다. FormIt 사용에 대한 자세한 정보는 FormIt 도움말을 참고하십시오. FormIt 도움말

수량/면적 해석

매스 요소가 작성되면 양식에 대해 해석을 시작할 수 있습니다. Revit에서 해석을 수행하는 첫 번째 단계는 매스 바닥을 작성하는 것입니다. 매스 요소를 선택한 상태에서 리본의 상황별 탭에서 매스 바닥을 작성하는 도구를 찾습니다.

수정 | 매스 탭모델 패널(매스 바닥)을 클릭합니다.

자세한 정보는 매스 바닥 작성을 참고하십시오.

매스 바닥을 작성한 후 일람표를 작성하여 매스 바닥의 매개변수를 정량화합니다. 일람표 또는 수량 작성을 참고하십시오.

에너지 해석

에너지 해석을 수행하는 기본적인 방법은 다음 비디오에서 확인할 수 있습니다.

에너지 해석을 수행하는 전체 워크플로우에 대해 자세히 알아보려면 워크플로우: Revit 및 Insight를 사용한 에너지 해석을 참고하십시오.

FormIt에는 해석 도구가 내장되어 있습니다. 형상을 Revit으로 가져오기 전에 개념 모델에서 해석을 수행할 수 있습니다. FormIt에서 해석 도구를 사용하는 방법에 대한 자세한 정보는 FormIt 도움말을 참고하십시오.

설계 개발

모델의 매스 요소에 대해 Building Maker 도구를 사용하여 매스 요소의 면을 보다 발전된 건물 요소(커튼 시스템, 지붕, 벽, 바닥)로 변환할 수 있습니다.

매스작업 & 대지 탭면으로 모델링 패널(커튼 시스템)

매스작업 & 대지 탭면으로 모델링 패널(지붕)

매스작업 & 대지 탭면으로 모델링 패널(벽)

매스작업 & 대지 탭면으로 모델링 패널(바닥)

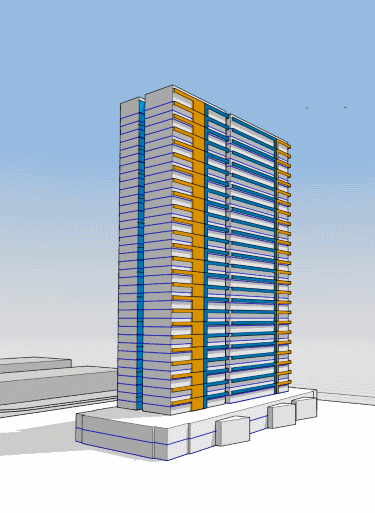

FormIt 개념 모델

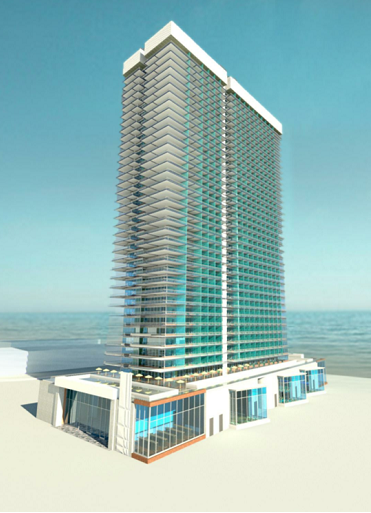

Revit의 설계 개발
