Revit에서 제너레이티브 디자인을 사용하여 시트 배치

제너레이티브 디자인을 사용하여 시트 배치 탐색을 자동화할 수 있습니다.

이 글은 John Pierson의 Dynamo 블로그 게시물을 각색한 것입니다.

패킹 보기

제너레이티브 디자인은 Revit에서 더 일상적인 작업을 수행하는 설계자를 지원할 수 있습니다. 그러한 작업 중 하나가 시트를 배치하는 것입니다. 제너레이티브 디자인 입문서에서는 피드백 루프가 있는 시트에 가능한 한 많은 뷰를 패킹하는 예를 제공합니다. 그러나 많은 Revit 사용자가 자신의 시트에서 원하는 뷰 유형을 잘 알고 있으므로 시트 배치를 탐색할 더 유용한 방법이 필요합니다.

이 '해 본 적이 있으십니까?' 문서에서는 제너레이티브 디자인을 사용하여 설계자를 지원하는 방식으로 시트를 배치하는 방법을 알아봅니다.

비디오

이 비디오에서는 제너레이티브 디자인을 사용하여 시트 배치를 작성하는 방법을 간략하게 소개합니다. 이 비디오의 경우 샘플 연구 유형이 이미 설정되어 있습니다. 단계별 지침을 보려면 아래로 스크롤합니다.

비디오 제공: John Pierson

시트 설정

이 예에서는 rac_advanced_sample_project.rvt 샘플 모델을 사용합니다. 샘플 프로젝트는 Revit에서 사용할 수 있으며, 여기에서 다운로드할 수도 있습니다.

패킹 뷰포트에서 이 예에 대한 연구 유형(Dynamo 그래프)을 다운로드합니다.

1. rac_advanced_sample_project.rvt 샘플 모델을 열고 A2 – 단면 시트로 이동합니다.

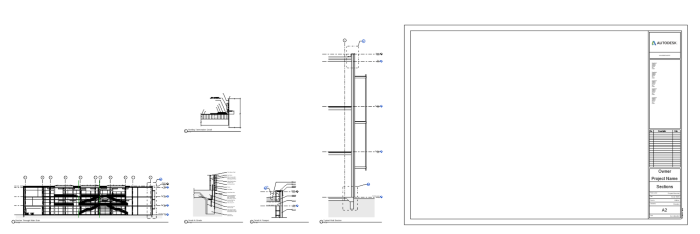

2. 배치할 뷰를 측면으로 끌어 놓습니다. 이렇게 하면 제너레이티브 디자인에서 배치를 제공할 수 있습니다.

연구 유형 설정

다음으로 패킹 뷰포트 연구 유형을 사용하여 제너레이티브 디자인 연구를 작성하겠습니다. 먼저 연구 작성 대화상자에서 연구 유형을 사용할 수 있도록 설정하겠습니다.

관리 제너레이티브 디자인 패널 연구 작성으로 이동합니다.

주: 또는 상단 메뉴에서 관리 Dynamo 제너레이티브 디자인 연구 작성으로 이동하여 연구 작성 대화상자에 액세스합니다.

이때 다른 연구 유형과 동일한 위치에 패킹 뷰포트 폴더(DYN 파일 및 Dependencies 폴더 포함)를 저장한 경우 연구 작성 대화상자에서 연구 유형으로 packedViews를 볼 수 있습니다.

연구 유형이 보이지 않는 경우 다음 단계를 수행합니다.

1. 폴더 선택 드롭다운 메뉴 옆에 있는 폴더 추가를 선택합니다.
2. + 아이콘을 클릭하고 패킹 뷰포트 그래프 폴더가 있는 경로로 이동합니다. 이 폴더에는 DYN 파일과 Dependencies 폴더가 모두 포함되어야 합니다.
3. 폴더 경로가 추가되었으면 폴더 관리 대화상자를 닫을 수 있습니다.

연구 정의

이제 연구를 작성하는 데 패킹된 뷰 연구 유형을 사용할 수 있습니다.

1. 연구 작성 대화상자의 폴더 선택 드롭다운 또는 연구 유형 목록에서 packedViews를 선택합니다.
2. 연구 방법 드롭다운에서 방법을 무작위로 변경합니다.
3. 대화상자의 맨 위 오른쪽 모서리에 있는 연구 옵션 메뉴를 클릭하고 기본 설정 저장을 선택합니다.
4. 생성을 클릭합니다. 제너레이티브 디자인에서 결과를 작성하는 데 몇 분 정도 걸릴 수 있습니다.

결과 탐색

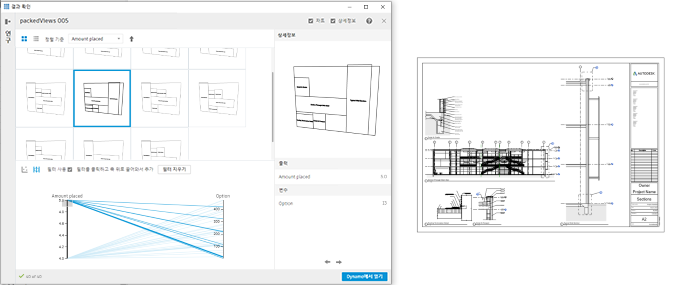

결과 탐색 대화상자에서 여러 결과를 확인할 수 있습니다. 결과를 선택하여 회전할 수 있는 큰 이미지를 표시하고, 상세정보를 보려면 확대하거나 축소합니다. 뷰포트 이름이 미리보기에 포함되어 각 옵션이 어떻게 배치되는지 보여줍니다.

예제 시트에는 총 5개의 뷰를 사용할 수 있습니다. 결과 탐색 대화상자의 맨 아래 중앙에 있는 평행 좌표 차트에서 필터를 사용하여 시트에 원하는 뷰 수를 선택할 수 있습니다. 필터를 사용하려면 차트에서 축(수직선)을 따라 클릭하고 끕니다.

Revit에서 결과 보기:

1. 원하는 결과를 선택한 다음 Revit 요소 작성을 클릭합니다. 이렇게 하면 Revit에서 선택한 시트 배치가 작성됩니다.
2. 결과 탐색 대화상자를 최소화하거나 측면으로 이동하면 Revit 모델을 볼 수 있습니다.
3. 다른 옵션을 사용해 보려면 실행 취소(Ctrl+Z)를 선택합니다. 그러면 배치가 재설정됩니다.
4. 결과 탐색 대화상자로 돌아가서 다른 옵션을 선택하고 Revit 요소 작성을 다시 클릭합니다. 시트 배치가 그에 따라 업데이트됩니다.

뷰 더 추가

시트에 뷰를 더 추가하려면 새 연구를 작성합니다. 연구 유형 및 설정이 이미 정의되어 있으면 이 프로세스를 빠르고 쉽게 수행할 수 있습니다.

1. 시트에 원하는 뷰를 추가합니다.
2. 새 연구를 작성합니다. 맨 아래 왼쪽 모서리에서 연구 작성을 선택하여 결과 탐색 대화상자에서 직접 연구를 작성할 수 있습니다.
3. packedViews 연구 유형을 선택합니다. 설정은 기본적으로 이전에 저장한 설정으로 지정되지만, 원하는 경우 다른 시트를 선택하여 변경할 수 있습니다.
4. 생성을 클릭합니다.

이전 섹션에서와 같이 다양한 배치 옵션을 검토하고 실험해 봅니다. 시트에 배치하기에 뷰가 너무 많은 경우 필터를 사용하여 배치할 뷰 수를 지정할 수 있습니다. 이러한 제한을 초과하는 뷰는 모두 시트 옆에 배치됩니다.

제너레이티브 디자인을 사용하면 시트 배치를 탐색하는 번거로움을 덜 수 있습니다. 사용해 보고, 아래에서 이 문서에 대해 평가하고 의견 상자에 피드백을 입력하여 의견을 보내 주십시오.
