MEP 요소의 입면도 특성

MEP 요소의 입면도 특성을 봅니다.

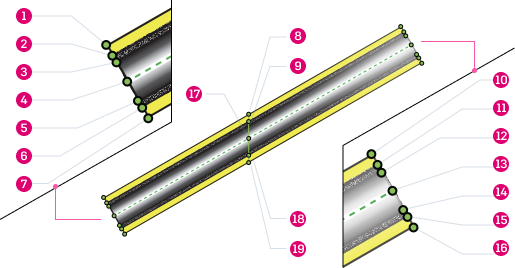

MEP 요소에 대해 덕트, 파이프, 케이블 트레이, 전선관, 제작 덕트장치, 제작 배관, 제작 격리 등의 입면도 매개변수를 사용할 수 있습니다. 태그를 지정할 수 있지만 일람표를 작성할 수 없는 지정점 기반 입면도 매개변수를 제외한 모든 매개변수에 태그를 지정하고 일람표를 작성할 수 있습니다.

매개변수	설명
구속조건
단열재 높이의 하단 끝 상단	하단 끝의 단열재 상단에서 높이를 정의합니다.
하단 끝 상단 높이	하단 끝 상단의 높이를 정의합니다.
하단 끝 환질 높이	배관 하단 끝에 있는 내부 상단의 높이를 정의합니다.
하부 끝 중심선 입면도	하단 끝의 중심선에서 높이를 정의합니다.
하부 끝 입면도 반전	배관 하단 끝의 내부 베이스에서 높이를 정의합니다.
바닥면의 하단 높이	하단 끝의 하단에서 입면도를 정의합니다.
단열재 바닥면의 하단	하단 끝에 있는 단열재 하단의 입면을 정의합니다.
단열재 입면도의 지정점 상단	단열재 상단에서 입면도를 정의합니다.
지정점 상단 입면도	상단에서 입면도를 정의합니다.
단열재 상부면의 상단	위쪽 끝에 있는 단열재 상단의 입면을 정의합니다.
윗면의 상단 높이	위쪽 끝 상단의 입면을 정의합니다.
상단 끝 환질 높이	배관의 위쪽 끝에 있는 내부 상단의 높이를 정의합니다.
상부 끝 중심선 입면도	위쪽 끝 중심선의 입면을 정의합니다.
상단 끝 반전 높이	배관의 위쪽 끝에 있는 내부 베이스의 높이를 정의합니다.
상단 끝 하단 높이	상단 끝 하단의 입면을 정의합니다.
단열재 상부 끝 하단 입면도	위쪽 끝에 있는 단열재 하단의 입면을 정의합니다.
지정점 중심선 입면도	중심선에서 입면도를 정의합니다.
지정점 하단 입면도	하단에서 입면도를 정의합니다.
단열재 입면도의 지정점 하단	단열재 하단에서 입면도를 정의합니다.
