모양 편집 도구를 사용하여 배수로의 고점과 저점을 정의하여 평평한 (경사지지 않은) 바닥이나 지붕의 표면을 조작할 수 있습니다. 모양 편집 도구는 모델에서 부지 피쳐를 나타내는 지형 솔리드 요소를 작성하는 데에도 사용됩니다.
이러한 지점의 고도를 지정하여 표면을 독립적으로 경사질 수 있는 여러 개의 하위 영역으로 분리할 수 있습니다.
모양 편집 예제

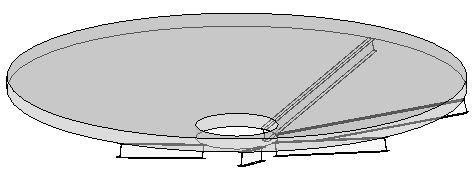

- 경사진 비평면형 프레임에서 지원하는 일정한 두께의 바닥 또는 지붕

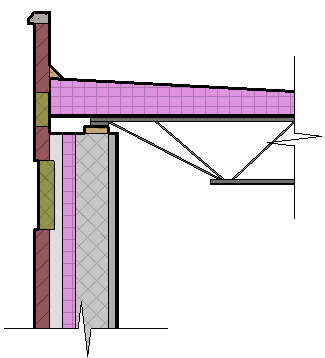

- 수평 기준면의 표면에 경사를 지정하는 데 사용되는 가변 두께 재료(예: 변단면 단열재)

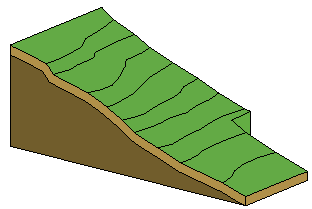

- 이 지형 솔리드에 표시된 대로 표면 아래의 가변 두께 재료(위의 모든 재료는 가변 재료의 모양을 따름).
모양 편집 도구를 사용하여 두께가 일정한 요소 또는 레이어 두께가 가변적인 요소의 상단 표면에 경사를 지정하면 다음을 모델링할 수 있습니다.
주: 모양을 편집한 요소는 실제 두께를 보고하지 않습니다. 모양 편집 도구는 적절한 경사를 허용하도록 설계되었으며, 이 경우 실제 두께와의 편차는 사소합니다. 하지만 경사가 좀 더 심해지면 이 편차는 늘어납니다. Revit에서는 경사가 예상된 두께와 심한 편차를 보이는 경우 경고를 표시합니다.
- 요소는 평평해야 하며 수평 기준면에 있어야 합니다.
- 요소가 다른 지붕에 부착될 수 없으며 커튼 지붕이 될 수 없습니다. 이러한 조건 중 하나라도 충족되지 않은 경우 슬래브 모양 편집 버튼을 사용할 수 없습니다.
주: 이후에 요소를 편집하여 이러한 조건이 위반되면 슬래브 모양 편집에서 콜백과 함께 오류가 발생하며, 이 콜백을 통해 슬래브 모양 편집을 재설정할 수 있습니다.
모양 편집 도구를 사용하려면 다음 조건을 만족해야 합니다.
- 하위 요소

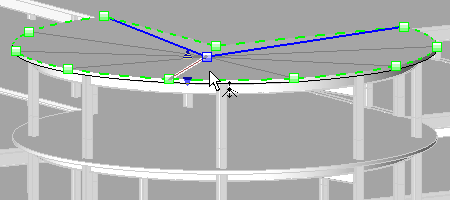

- 점 추가
- 분할선 추가
- 지지 선택(지붕 및 바닥 요소만 해당)
- 모양 재설정
수정 탭
모양 편집 패널에서 다음 모양 편집 도구를 사용할 수 있습니다.
주: 이러한 도구로 바닥 또는 지붕의 모양을 편집해도 구조 해석 모델의 모양에는 영향을 주지 않습니다. 원래의 상단 면을 기반으로 하는 단일 해석 모델 면은 변경되지 않습니다.
주요 고려 사항
자동 접기 선. 요소 형상의 정확도를 유지하기 위해 경우에 따라 접기 선이 자동으로 작성됩니다. 자동으로 작성된 접기 선은 작성 조건이 더 이상 유효하지 않게 되면 삭제됩니다. 예를 들어 4개의 비평면 정점이 평면을 이루거나 수동으로 분할선을 작성하는 경우가 있습니다. 접기 선은 요소의 내부 모서리 하위 카테고리를 사용하여 그려집니다. 자동 접기 선은 직접 수정할 수 없습니다. 접기 선을 편집하려면 먼저 분할선으로 변환해야 합니다. 접기 선을 분할선으로 변환을 참고하십시오.
병합된 표면. 같은 평면상에 있지 않은 4개의 경계 모서리 또는 사용자 작성 분할선에 의해 경계가 형성되는 경우 표면이 휘게 됩니다. 휨을 방지하려면 반대쪽 정점 사이에 분할선을 추가합니다.
