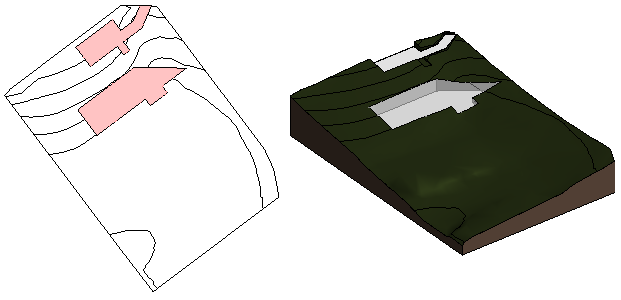

링크된 지형은 Revit에서 작성한 지형을 사용할 때와 동일한 방법으로 다양하게 사용할 수 있습니다.
비디오: 링크된 지형 작업지형을 모델에 링크하려면 삽입 탭
링크 패널
(지형 링크)를 클릭합니다.
모델에서 링크된 지형 사용
한 지형 링크에 여러 표면을 포함할 수 있습니다. 각 표면을 별도로 처리할 수 있습니다.
링크된 지형 표면을 사용하면 다음 작업을 수행할 수 있습니다.
- 각 표면에 다른 상을 할당합니다.
- 뷰에 지형을 표시하고 시트에 뷰를 배치합니다.
- 지형을 절단하는 구획도를 작성합니다. 표면 아래에 Poche를 표시합니다.
- 등고선 설정을 지정하고 지형에 등고선 레이블을 표시합니다.
- 지형에 대지 구성요소를 배치합니다.
- 지형에 난간을 배치합니다. 난간은 표면을 따릅니다.
- 구획을 작성하고 구획에 재료를 지정합니다.
- 지정점 치수(예: 지정점 높이 및 지정점 경사)를 표면에 추가합니다.
- 일람표에 지형 데이터를 포함합니다.
주:
- 링크된 지형의 경우 구획 도구를 사용할 수 있습니다.
링크된 지형에 대한 가시성 및 그래픽
링크된 지형의 가시성 및 그래픽을 다음과 같이 제어할 수 있습니다.
- 가시성/그래픽: 가시성/그래픽 대화상자를 사용하여 지형에 대한 각 뷰의 화면 표시를 제어합니다. 예를 들어 지형 표시 또는 숨기기, 해당 그래픽 변경 등의 작업을 수행할 수 있습니다. 2D 뷰 또는 3D 뷰의 가시성/그래픽 대화상자에서 모델 카테고리 탭을 클릭하고 지형 솔리드 카테고리를 확장하여 가시성을 켜거나 끄고 그래픽 설정을 정의합니다.
- 지형에 재료를 지정합니다.
링크된 지형 관리
지형 링크를 관리하려면 링크 관리 대화상자를 사용합니다.
- 다시 로드: 지형 링크를 다시 로드하면 호스트된 요소가 모두 지형 표면에 복원됩니다. 예를 들어, 난간은 표면의 각 위치에 그대로 유지됩니다.
다시 로드된 표면을 변경하여 호스트된 요소가 표면에 더 이상 배치되지 않도록 하면 경고가 표시됩니다. 경고를 통해 문제를 조사 및 수정할 수 있습니다. 다시 로드된 지형의 일부 표면이 더 이상 존재하지 않으면 삭제된 표면의 리스트가 표시됩니다.
- 다시 로드 경로: 다른 위치에서 지형 링크를 다시 로드하려면 이 옵션을 사용합니다.
- 제거: 지형 링크를 제거하면 호스트된 요소도 삭제됩니다. 경고 대화상자에 영향을 받는 요소가 너무 많다는 메시지가 나타납니다. 리스트를 확장하여 요소의 상세정보를 봅니다. 호스트된 요소를 삭제하지 않으려면 제거 작업을 취소합니다.
