두 요소 또는 다른 참조 간 거리를 측정합니다.
측정 도구를 사용하면 뷰에서 선택한 개별 벽 또는 모델 선의 길이(가능한 경우 수평을 기준으로 한 각도 포함)나 선택한 두 점 사이의 거리를 신속히 측정하고 일시적으로 표시할 수 있습니다. 입면뷰에서 이 도구를 사용하면 뷰 방향에 수직으로 지나가는 벽의 끝만 선택하여 벽의 높이를 표시할 수 있습니다. 임시선 또는 지정한 점을 연결하는 선 체인을 그릴 수 있습니다. 도구에서 생성된 치수는 다음 측정을 시작하거나 도구를 종료할 때까지 화면에 남아 있습니다. 길이 치수는 옵션 막대의 총 길이 상자에도 표시됩니다.
주: 상세 선의 경우
(두 참조 간 측정)를 사용하여 선의 길이 또는 선을 따르는 참조 점을 측정할 수 있습니다. 그러나 선은 모델 요소가 아니므로,
(요소를 따라 측정)을 사용하여 상세 선을 측정할 수 없습니다. 3D 뷰에서 작업할 때 (두 참조 간 측정)은 유일하게 사용 가능한 측정 도구입니다.
(두 참조 간 측정)를 사용하여 선의 길이 또는 선을 따르는 참조 점을 측정할 수 있습니다. 그러나 선은 모델 요소가 아니므로, (요소를 따라 측정)을 사용하여 상세 선을 측정할 수 없습니다. 3D 뷰에서 작업할 때 (두 참조 간 측정)은 유일하게 사용 가능한 측정 도구입니다.
비디오: 측정- 수정 탭
측정 패널측정 드롭다운을 클릭한 다음 (두 참조 간 측정) 또는 (요소를 따라 측정)을 클릭합니다.
두 참조 간 측정을 선택한 경우 시작점에서부터 특정 길이를 측정할 수 있습니다. 시작점을 클릭하고 선을 연장할 방향으로 커서를 이동합니다. 3D 뷰에서 측정하는 경우 Ctrl 키를 눌러 첫 번째 선택한 점에 수직인 평면에서 측정을 구속합니다. 키보드 단축키 SP(수직으로 스냅) 재지정을 사용하여 대상 선 또는 평면까지의 수직 거리를 측정합니다.
요소를 따라 측정을 선택한 경우 도면 영역에서 요소를 선택합니다. 해당 요소에 대한 임시 치수가 표시되며 옵션 막대에 총 길이가 표시됩니다.
- 그릴 임시 선 체인에 대한 치수를 표시하려면 옵션 막대에서 체인을 선택하고 다음 중 하나를 수행합니다.
- 일련의 점을 지정합니다.
- 첫 번째 점을 지정한 다음 선을 연장할 방향으로 커서를 이동하고 선의 길이 값을 입력하는 과정을 체인의 모든 선이 완성될 때까지 반복합니다.
옵션 막대의 총 길이 상자에는 체인의 현재 총 길이가 표시됩니다. 두 번 클릭하여 체인을 끝냅니다.
주: 체인은 두 참조 간 측정을 선택한 경우에만 사용할 수 있습니다. - Esc 키를 한 번 눌러 현재 측정을 종료합니다.
- Esc 키를 두 번 눌러 측정 도구를 종료합니다.

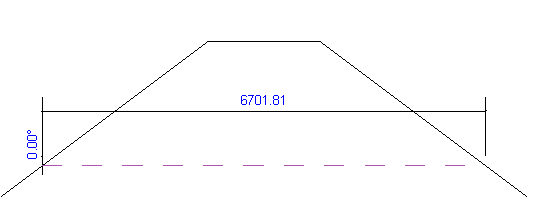

길이 및 각도 측정이 표시된 측정 선

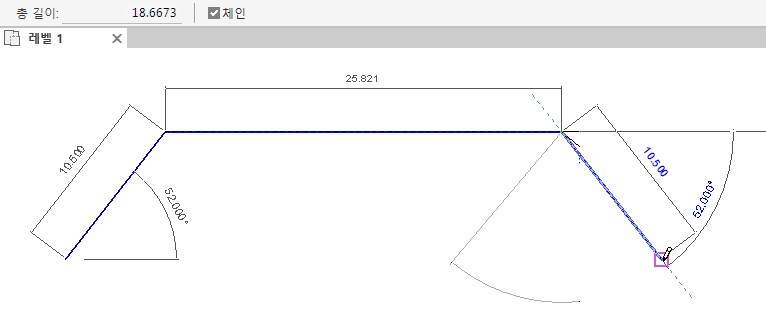

옵션 막대에 총 길이가 표시된 측정 체인
